Промислові стандартні стопорні кільця

Стопорні кільця промислового стандарту — це кріплення, призначені для встановлення в паз, щоб надійно утримувати компоненти на валу або в отворі, а Xiaoguo® підтримує надійний ланцюг поставок, щоб забезпечити безперебійну роботу та доставку для виробників.

Модель:DIN 73130-1989

Надіслати запит

Опис продукту

Промислові стандартні стопорні кільця часто використовуються в автомобільних трансмісіях, аерокосмічних системах і промислових машинах — головним чином тому, що вони добре утримують деталі на місці.

Ці речі важливі для кріплення підшипників, шестерень та інших деталей на валах або всередині корпусів. Ця версія об’єднує два речення та використовує такі дієслова, як «спростити» та «забезпечити». Мова стисла та вільна та підходить для більшості технічних документів.

Щоб подовжити термін служби, у виробничому процесі виробники зазвичай використовують високовуглецеву та нержавіючу сталь. Стопорні кільця промислового стандарту також досить гнучкі — вони можуть працювати в середовищах, де речі рухаються швидко або сильно нагріваються.

Деталі продукту

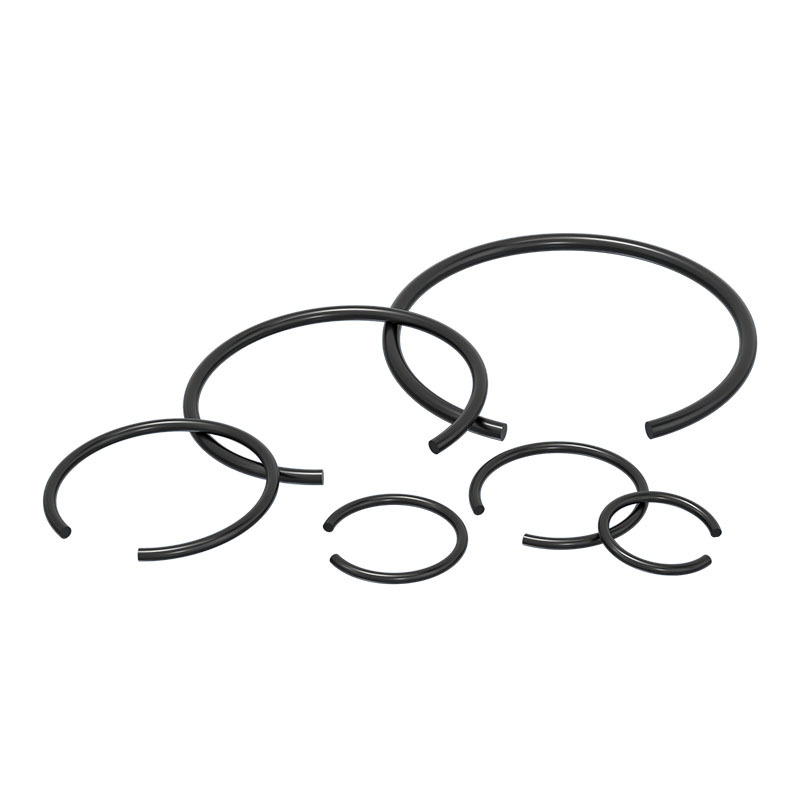

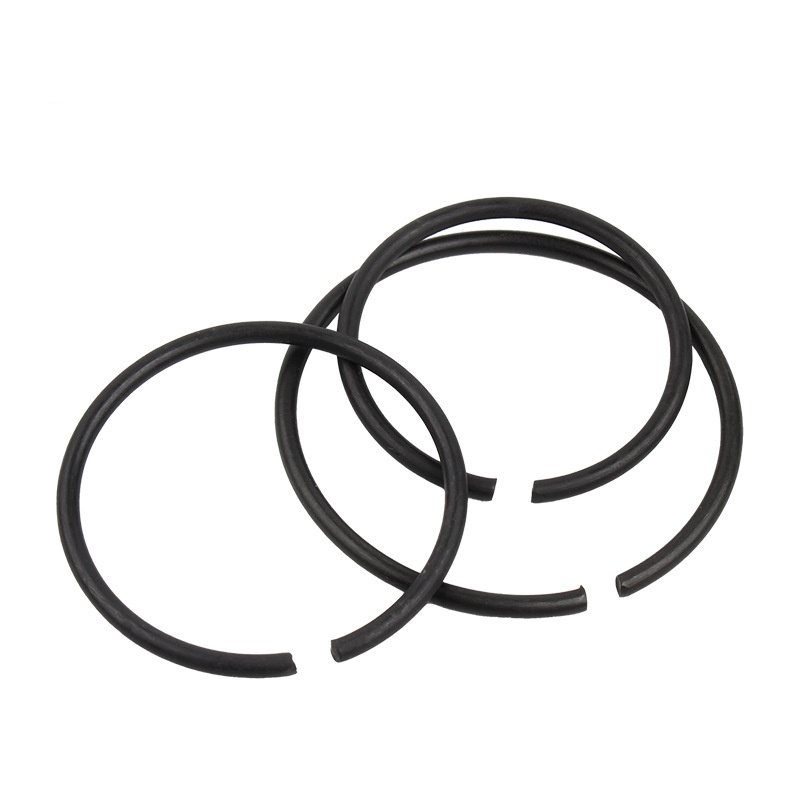

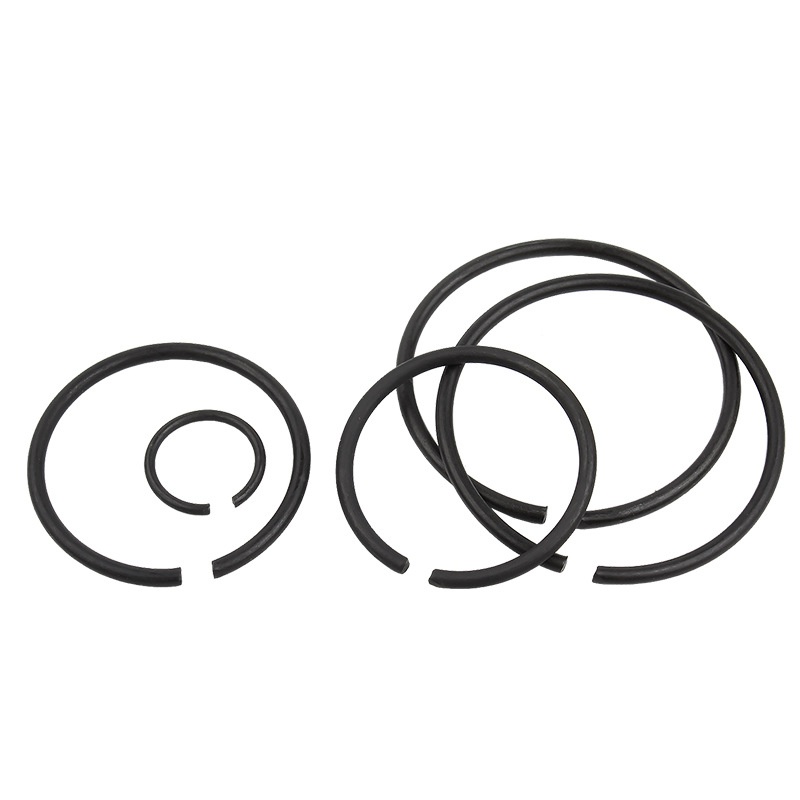

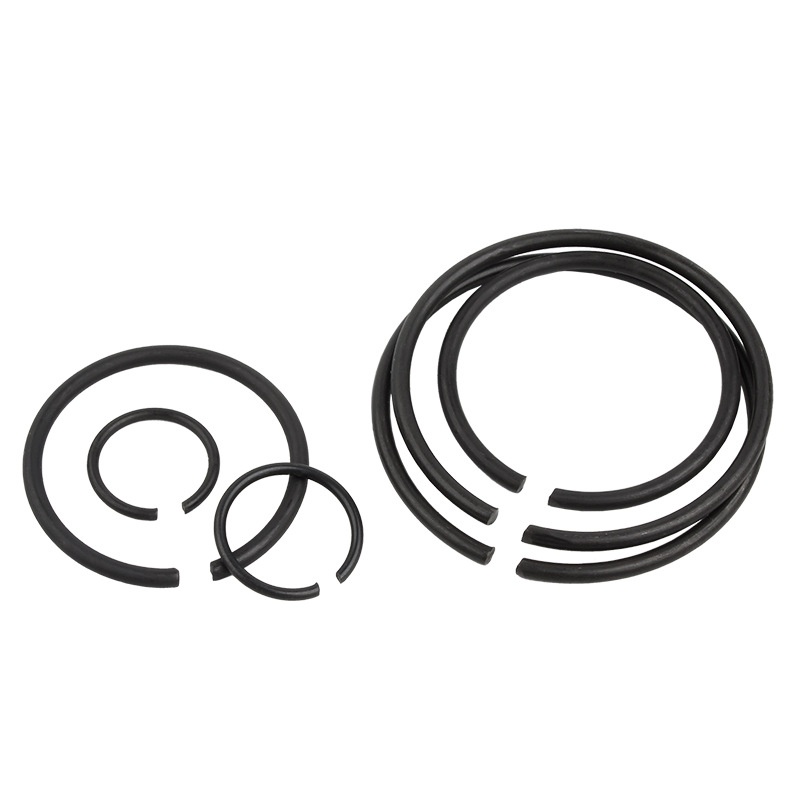

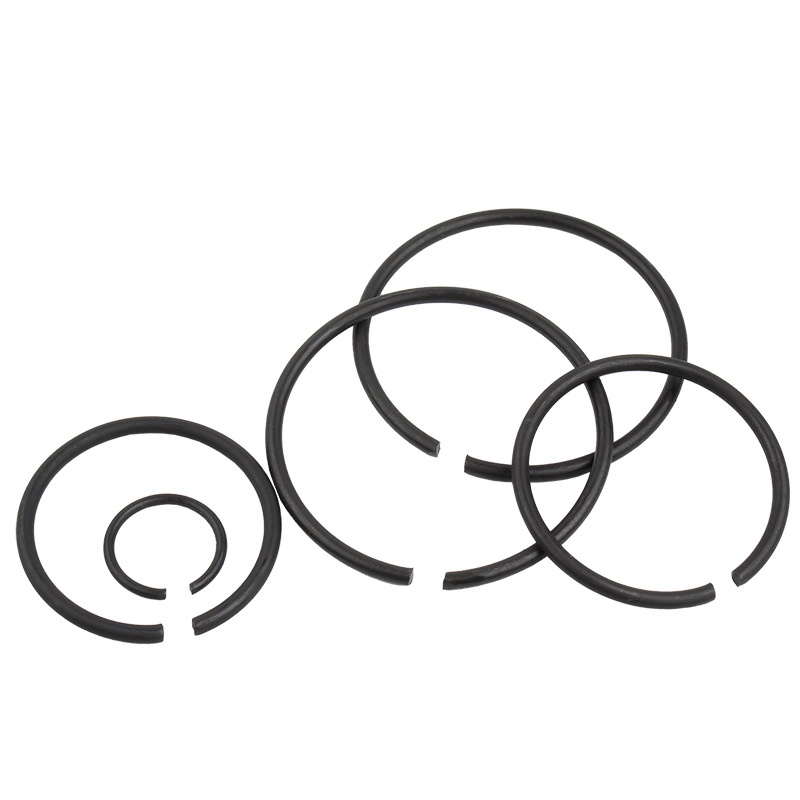

Стопорні кільця промислового стандарту мають круглу або напівкруглу форму з відкритими кінцями. Ця конструкція значно покращує зручність носіння та знімання, а також може більш ефективно задовольняти потреби в носінні та зніманні під час щоденного використання.

Щоб досягти щільного прилягання до цільової канавки, їх поперечний переріз (форма, видима після різання) була спеціально розроблена та виготовлена. Звичайні форми, такі як прямокутні або заокруглені краї, можуть ефективно покращити підгонку.

Вони також бувають різних розмірів: маленькі для точних інструментів і великі для важких верстатів.

Їхня конструкція проста, але добре працює — вони не займають багато місця, але все ж забезпечують міцну радіальну підтримку (це опора, що виходить із центру, щоб утримувати частини від руху).

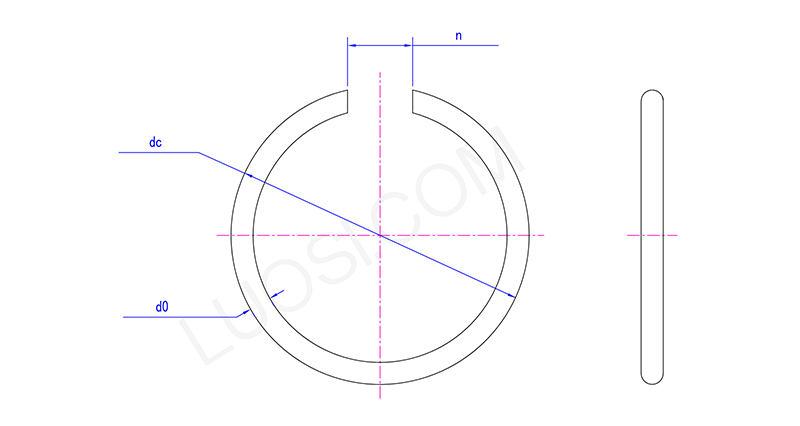

Пн	Φ15	Φ18	Φ20	Φ22	Φ24	Φ25	Φ26	Φ28	Φ30	Φ32	Φ55
d0 макс	1.03	1.33	1.54	1.54	1.54	1.54	1.54	1.54	2.04	2.04	2.04
d0 хв	0.97	1.27	1.46	1.46	1.46	1.46	1.46	1.46	1.96	1.96	1.96
постійний струм макс	17.6	21.5	23.7	25.8	28.2	29.2	30.4	32.4	35	37	40
dc хв	17.1	20.5	22.7	24.8	27.2	28.2	29.4	31.4	34	36	39
n макс	1.5	2	2	2	2	2	2	2	2	2	2
n хв	0.4	0.7	0.7	0.7	0.7	0.7	0.7	0.7	0.7	0.7	0.7

Використані матеріали

Наші стандартні стопорні кільця промислового стандарту виготовлені з високовуглецевої пружинної сталі, що забезпечує виняткову міцність і довговічність. Для чудової стійкості до корозії ми пропонуємо промислові стандартні стопорні кільця з нержавіючої сталі (наприклад, 302/304) та інших матеріалів, таких як фосфорна бронза, що забезпечує довговічність у суворих умовах.
