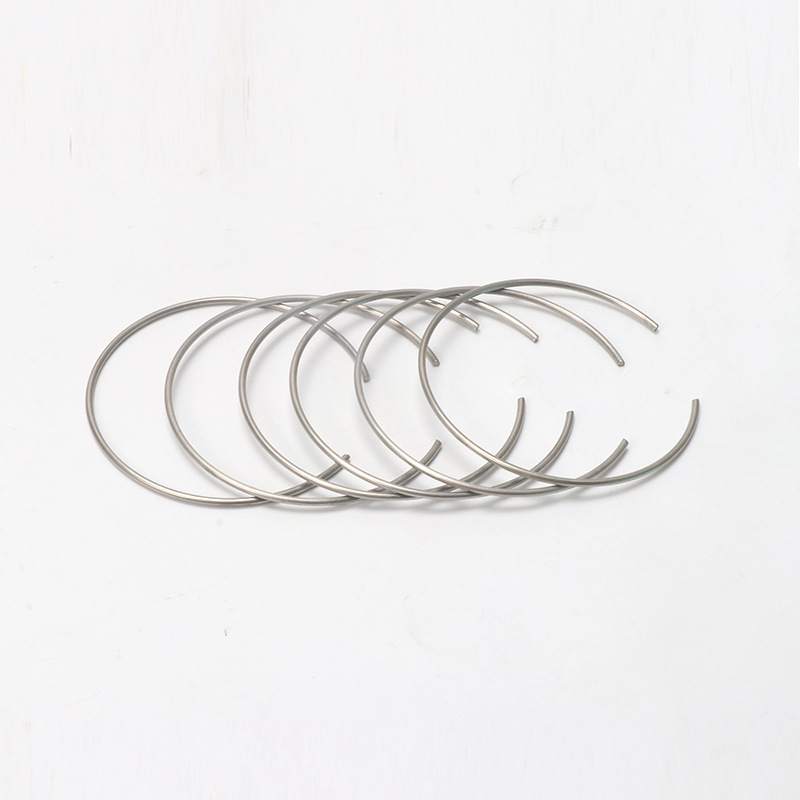

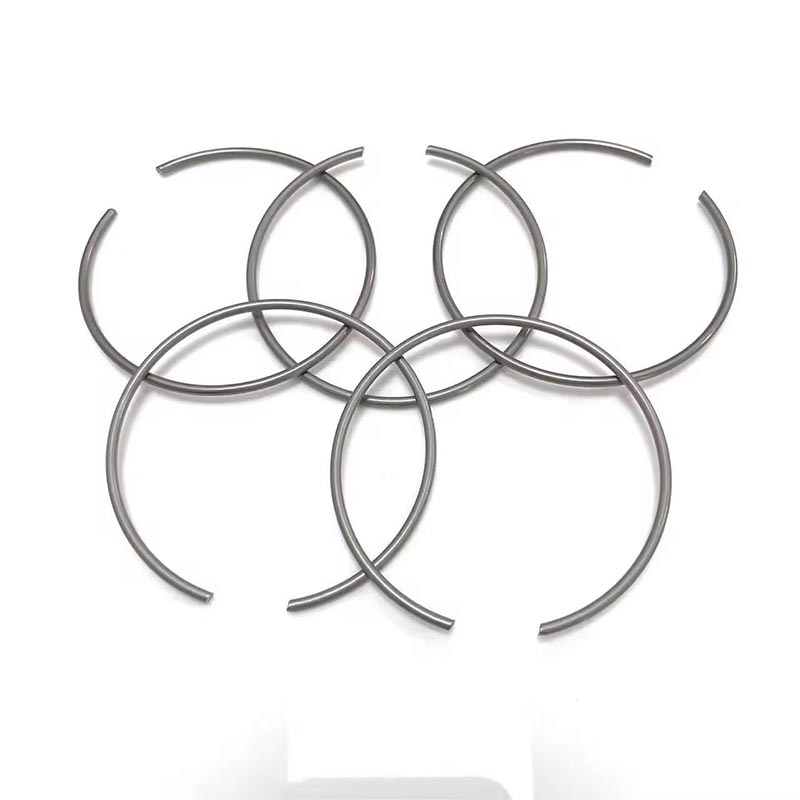

Круглий дріт C затискає внутрішні стопорні кільця

Це інструкція зі встановлення внутрішніх стопорних кілець C із круглим дротом, яку ми підсумували. Він призначений для довідки інженерів і операторів на місці.

1. Перевірка перед встановленням

Внутрішні стопорні кільця C-затискачів з круглим дротом необхідно встановити в попередньо виточену круглу канавку всередині отвору. Розмір канавки безпосередньо визначає осьову несучу здатність і термін служби затискного кільця.

Краї канавки повинні бути скошеними або закругленими, а глибина, ширина і радіус нижнього кута канавки повинні відповідати стандартам.

2. Виберіть правильний інструмент

Необхідно використовувати щипці для внутрішнього стопорного кільця.

Діаметр губок повинен відповідати отвору стопорного кільця, і губки повинні щільно прилягати, але не бути занадто вільними або занадто тугими.

3. Детальна інструкція з встановлення

 Одягніть захисні окуляри.

Просуньте наконечники плоскогубців до упору в два вушних отвори кільця. Переконайтеся, що вони добре розміщені, щоб не вислизнути.

 Стисніть ручки, щоб стиснути кільце, поки його зовнішній діаметр не стане меншим за отвір.

 Тримайте його стиснутим. Просуньте кільце в отвір і опустіть його до канавки. Робіть це обережно, щоб кільце не нахилилося і не відірвалося.

Повільно відпустіть ручку затиску, дозволяючи стопорному кільцю природним чином відкритися в канавці.

Зніміть фіксуючі кліщі та перевірте якість встановлення внутрішніх стопорних кілець C-затискачів круглого дроту.

Примітки до уваги

1. Завжди надягайте захисні окуляри.

Внутрішні стопорні кільця із затискачами C з круглим дротом можуть вилетіти на високій швидкості на кілька метрів.

2. Не використовуйте зігнуті затискачі.

Якщо затискач деформований, має занадто великий або малий отвір або має явні вм’ятини, його слід викинути та замінити новим.

3. Зверніть увагу на напрямок встановлення

Деякі С-подібні затискачі мають гострі та гладкі краї. Гострі краї повинні бути спрямовані в напрямку, де прикладається осьова тяга, а гладкі краї повинні бути спрямовані до дна отвору. Напрямок слід підтвердити перед встановленням.

4. Очистіть паз перед встановленням

Масло, залізні стружки та іржа не дозволять стопорному кільцю повністю увійти в канавку

5. Переконайтеся, що розмір отвору відповідає розмірам канавки.

6. Використовуйте правильний тип плоскогубців

Внутрішні стопорні кільця C-затискачів круглого дроту для отворів необхідно затягнути за допомогою плоскогубців для стопорних кілець; ніякі інші інструменти не повинні використовуватися як заміна.
