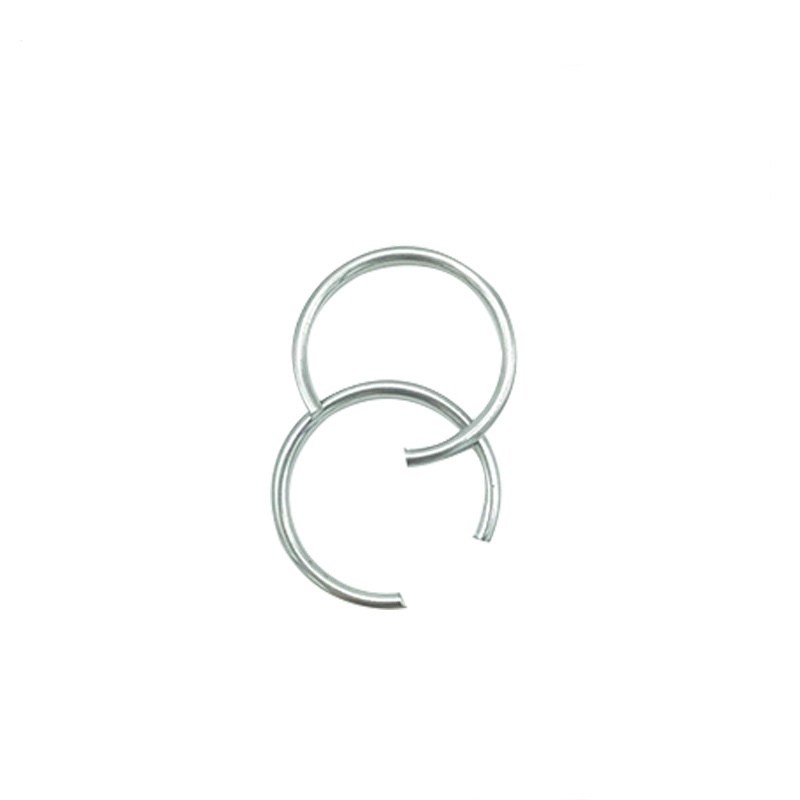

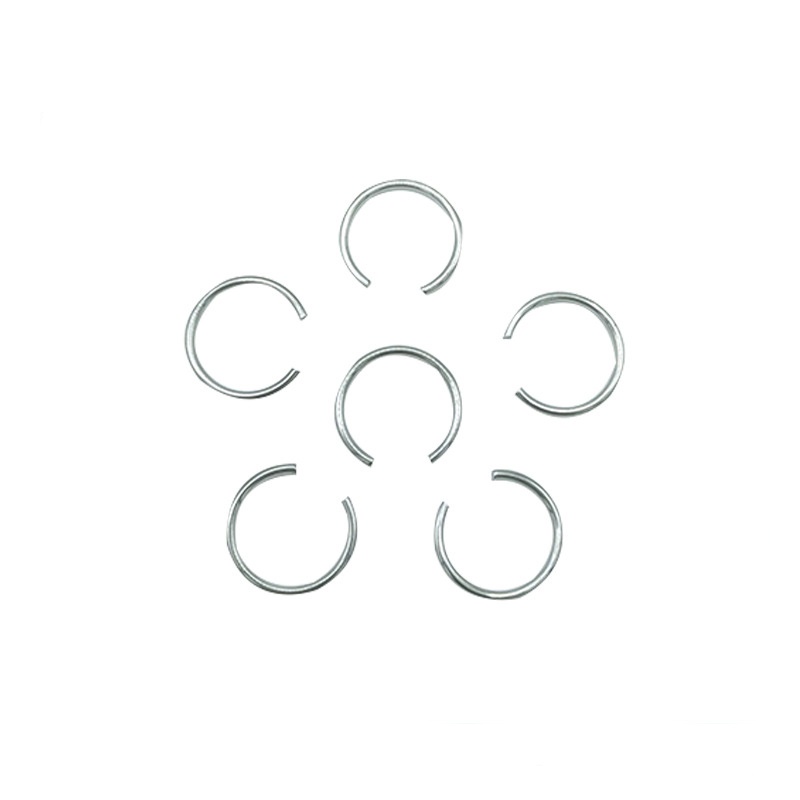

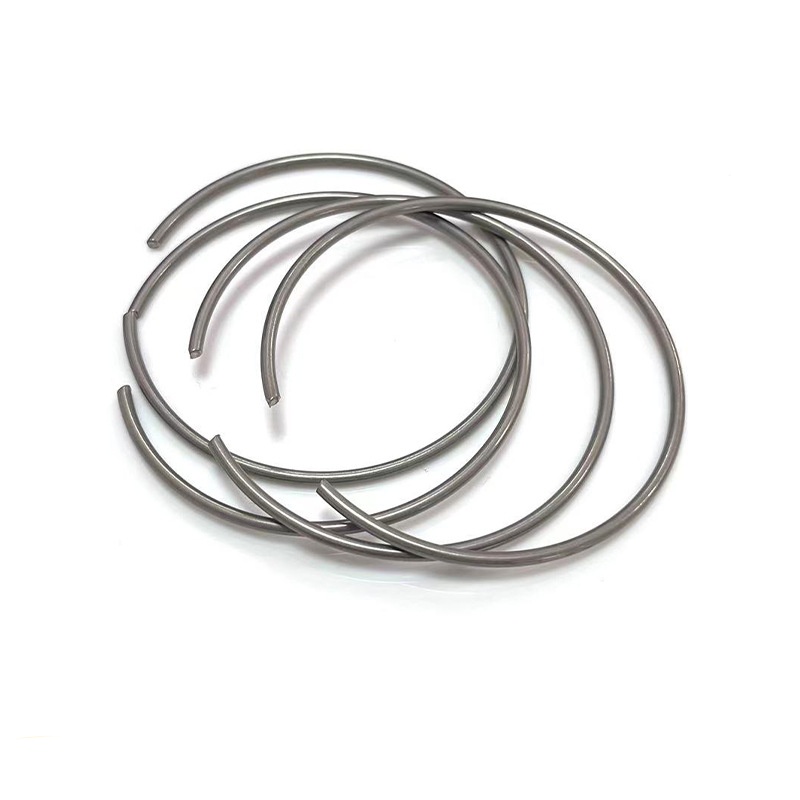

DIN 7993 Внутрішні стопорні кільця

Регулярність внутрішніх стопорних кілець DIN 7993 надається для полегшення довідки техніків. Головне – продовжити термін служби виробу та знизити вартість заміни.

1. Візуальний огляд (з лупою)

Використовуйте збільшувальне скло зі збільшенням 10x або вище, щоб перевірити поверхню внутрішніх стопорних кілець DIN 7993. Зверніть особливу увагу на ділянки з концентрацією напруги. Зовнішній вигляд застібки повинен бути однорідним і бездоганним.

Тріщина: допустима глибина тріщини ≤ 0,02 мм

Подряпини: сильні подряпини класифікуються як некваліфіковані.

Корозія: якщо з’являється червона іржа, це означає, що захист від корозії не працює. Компонент слід негайно замінити.

2. Перевірка деформації та площинності

Скручування: покладіть внутрішні стопорні кільця DIN 7993 на рівну поверхню та перевірте, чи немає планарної деформації. Воно повинно бути рівним і не повинно бути видимої деформації.

Постійна деформація: застібка втратила свою початкову форму.

Спіральне спотворення: спричинене неправильним використанням інструментів під час встановлення, що призводить до застрягання об’єкта та обертання навколо власної осі.

3. Перевірка пружності та натягу

Послаблення пружності/втрата натягу: Внутрішні стопорні кільця DIN 7993 не можуть відскочити з силою після стиснення, або можна побачити, що вони суттєво тремтять, коли їх обережно штовхнути рукою після встановлення в канавку.

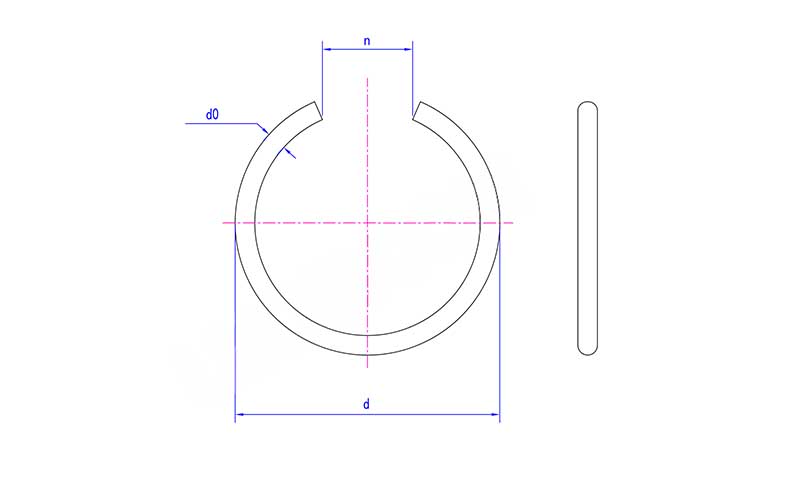

4. Перевірка розмірів

Відхилення зовнішнього діаметра: діапазон допуску ±0,05 мм

Відхилення внутрішнього діаметра: різні діапазони специфікацій відповідають різним діапазонам твердості.

Зазор: осьовий зсув не повинен перевищувати 0,15 мм.

5. Співпрацюйте з оглядом канавок

Під час кожного технічного обслуговування також слід перевіряти канавки всередині отворів.

Зношення/подовження канавки: використовуйте штангенциркуль, щоб виміряти діаметр канавки та переконатися, що він залишається в межах стандартного діапазону допуску.

Пошкодження краю канавки: перевірте бічні стінки та краї канавки. Якщо є задирки, фланці, розчавлення або скошені пошкодження, відповідні деталі необхідно відновити або замінити.

Пошкодження дна канавки: на дні канавки є подряпини, корозія або скупчення матеріалу.

Закупорка масляного каналу: сміття або сторонні предмети заблоковані поблизу канавки.

6. Перевірте стан компонента в координації

Компоненти, розташовані за допомогою затискачів, також впливатимуть на силові умови внутрішніх стопорних кілець DIN 7993.

Поверхневий знос: торець компонента, який контактує з затискним кільцем, демонструє нерівномірний знос, ступінчастий знос або поглиблення.

Відповідні фаски/круглі кути торцевої поверхні: якщо фаски або круглі кути занадто великі, це зменшить фактичну ефективну площу опори застібки.
