Вали з круглими стопорними кільцями

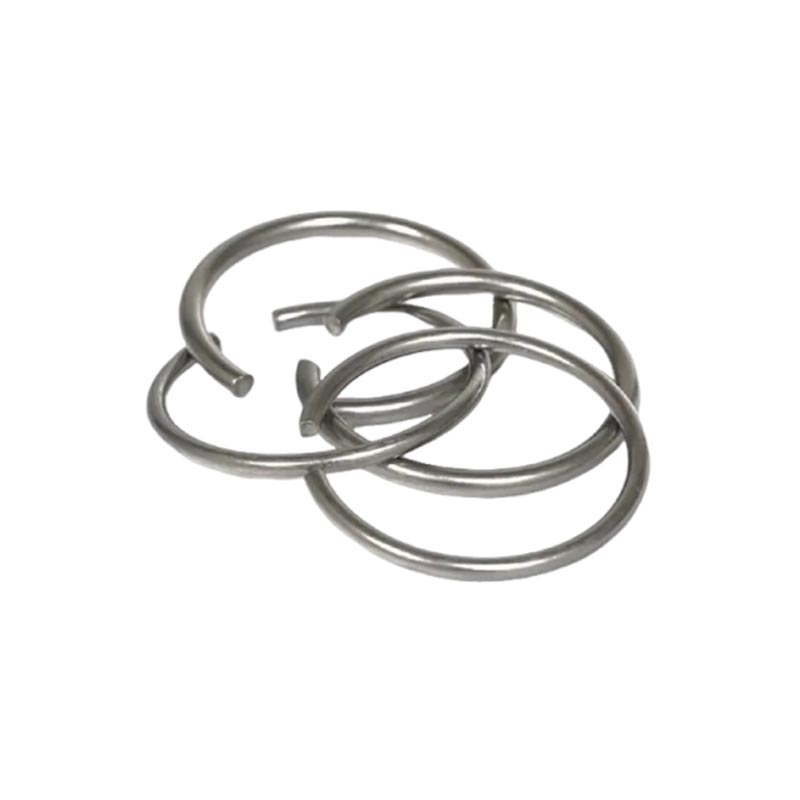

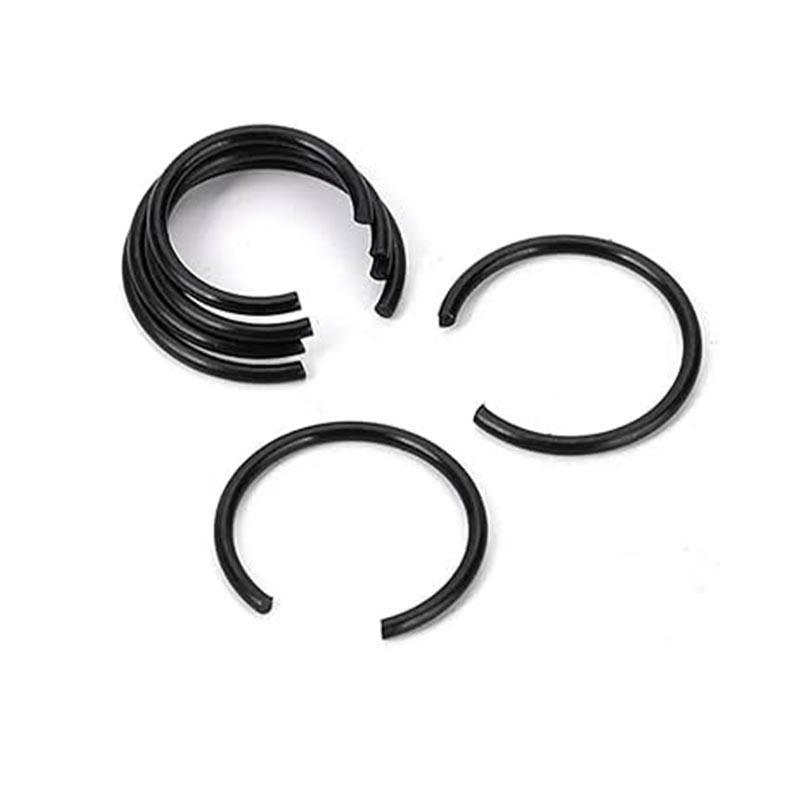

Вали з круглими стопорними кільцями є типом осьового кріплення з простою структурою, низькою вартістю та легким встановленням. Виготовляються шляхом намотування та різання дроту з пружинної сталі круглого перерізу, а форма являє собою С-подібне кільце з отвором. Використовуючи власну еластичність, вони можуть вставлятися в напівкруглі канавки на валу, утворюючи «плече» для фіксації таких компонентів, як підшипники та шестерні, запобігаючи їхньому аксіальному переміщенню на валу.

Основна структура і принцип установки

Покладаючись на пружну деформацію, круглі дротяні стопорні кільця, зовнішній діаметр яких перевищує діаметр вала, розширяться під час встановлення, поміщаючись у напівкруглу канавку у верхній частині валу, і повністю повертаючись до дна канавки після відпускання для досягнення фіксації.

Тип відкриття

Він ділиться на два типи: один з отвором для інструменту (який можна збирати і розбирати за допомогою фіксаторів) і інший без отвору (для полегшення монтажу на кінці зазвичай залишають певний затискний кут різання).

Форма поперечного перерізу

Використання круглого дроту різко контрастує зі стопорними кільцями квадратного/прямокутного перерізу, сформованими штампуванням.

Переваги продукту

Беручи до уваги конструктивні особливості круглих дротяних стопорних кілець, демонструються такі основні переваги та характеристики:

Високе співвідношення ціни та якості

Вали стопорних кілець круглого дроту виготовляються із сталевого дроту як сировини, яка майже не створює відходів на краях або кутах. Це дозволяє уникнути високої вартості прес-форм і є економічним і ефективним варіантом.

Легкий монтаж

Встановлення та розбирання зазвичай можна завершити за допомогою стандартних фіксаторів, що допомагає підвищити ефективність збирання та обслуговування.

 Компактний простір

Він має компактний дизайн і не займає багато місця на валу або всередині отвору. Завдяки цьому він добре підходить для тісних місць, де простір обмежений.

 Несучі характеристики

How much thrust it can handle is usually less than what you get with circular or rectangular cross‑section types. Тому він більше підходить для легких і середніх навантажень.

Вибір матеріалу

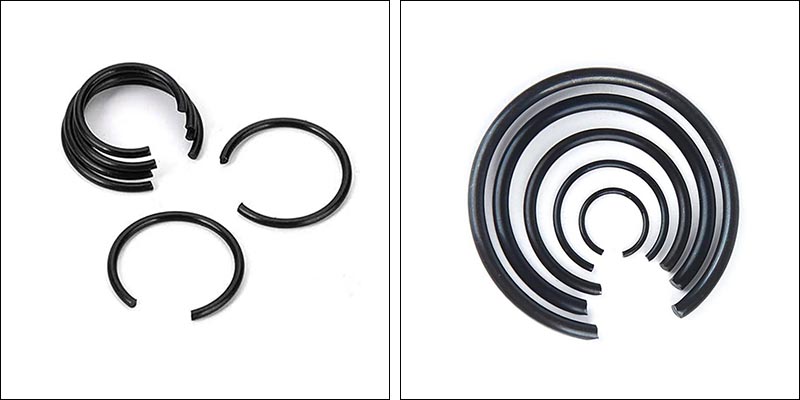

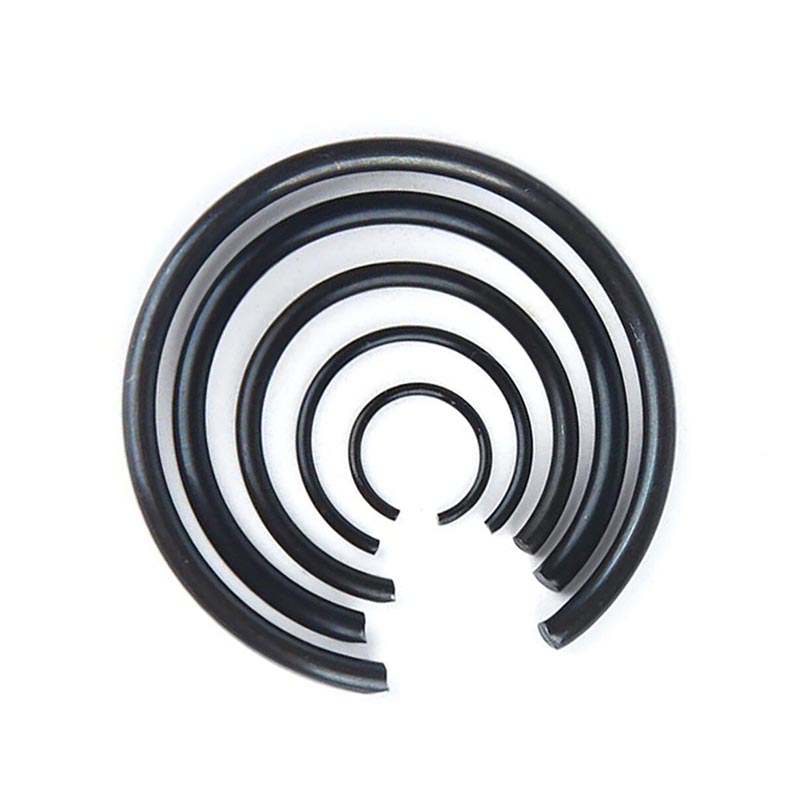

Вали круглих стопорних кілець зазвичай виготовляються з пружинної або нержавіючої сталі. Ви також можете вибрати обробку поверхні, як-от чорний оксид або фосфатування, щоб трохи захистити їх від іржі.

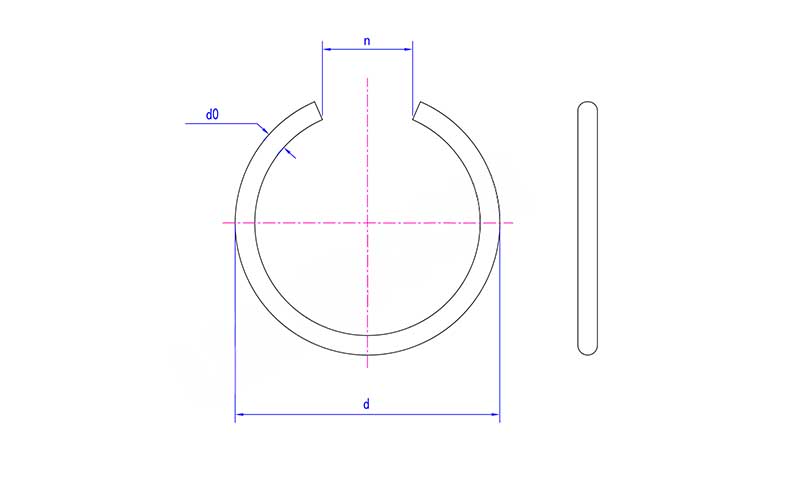

Пн	Φ26	Φ28	Φ30	Φ32	Φ35	Φ38	Φ40	Φ42	Φ45	Φ48	Φ50
d макс	29.02	31.12	33.12	35.62	39	42	44	46	49	52.2	54.2
d хв	28.5	30.5	32.5	35	38	41	43	45	48	51	53
d0	2	2	2	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5
n	10	10	10	12	12	12	12	16	16	16	16
