Стопорні кільця круглі дротяні

Стопорні стопорні кільця круглого дроту, вироблені на заводі Xiaoguo®, точно контролюються з точки зору допуску на розмір, щільно прилягають до відповідних круглих отворів і пазів, забезпечуючи більш стабільну роботу.

Надіслати запит

Опис продукту

Нижче наведено вступ до принципу роботи круглих дротяних стопорних кілець.

1.Конструкційний фундамент

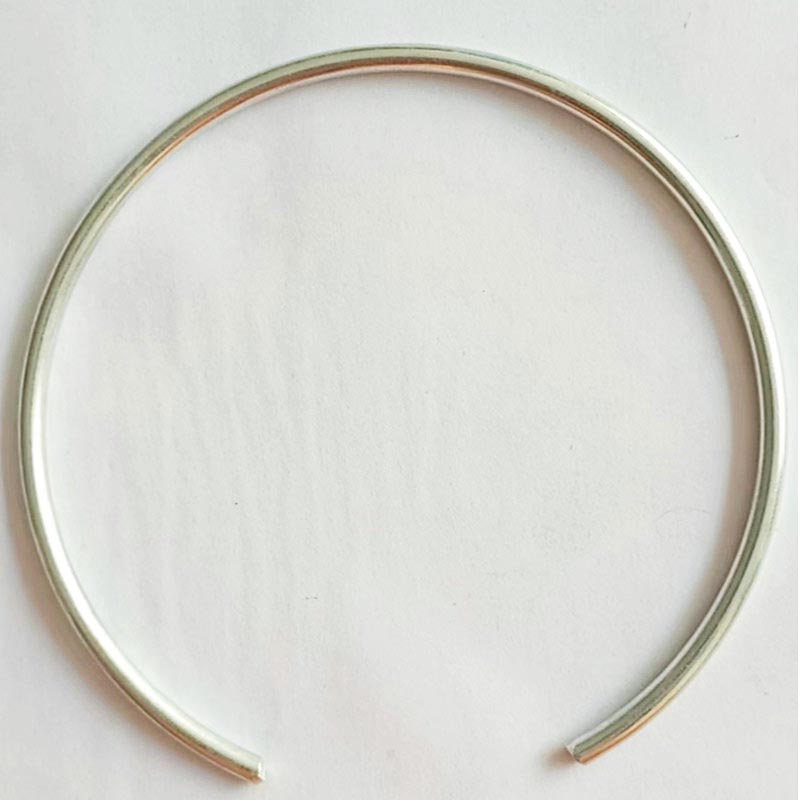

Стопорні стопорні кільця круглого дроту утворюються шляхом намотування дроту з пружинної сталі круглого перерізу в кругле кільце з отвором.

У вільному стані її зовнішній діаметр трохи більше діаметра отвору установки мішені. Оскільки поперечний переріз має круглу форму, все кільце не має гострих країв і, отже, не подряпає стінку отвору або сполучених частин під час встановлення чи використання.

Circlip Round Wire Snap Rings

2. Процес інсталяції

Компрес

Використовуйте круглогубці, щоб захопити обидва кінці отвору, і прикладіть силу, щоб стиснути плоскогубці. У цей момент стопорне кільце круглого дроту радіально стискається, його зовнішній діаметр стає меншим, і воно перетворюється на кругле кільце, яке менше діаметра монтажного отвору.

Вставити в отвір

У стиснутому стані вставте стопорне кільце цілком в отвір і проштовхніть його в положення попередньо обробленої круглої канавки.

Звільнення

Відпустіть фіксатор. Стопорне кільце втрачає зовнішнє силове обмеження і, покладаючись на свою накопичену пружну потенційну енергію, розширюється назовні.

Оскільки зовнішній діаметр у вільному стані більше діаметра отвору, стопорне кільце буде щільно входити в дно канавки і не може бути витягнуто з отвору.

Завершення позиціонування

Після того, як стопорне кільце вставлено в паз, всередині отвору утворюється гладка кільцева поверхня сходинки. Деталь, яку потрібно розташувати, повинна бути щільно прикріплена до цієї сходинки, таким чином вона обмежена певним осьовим положенням всередині отвору та не може ковзати назовні.

Circlip Round Wire Snap Rings

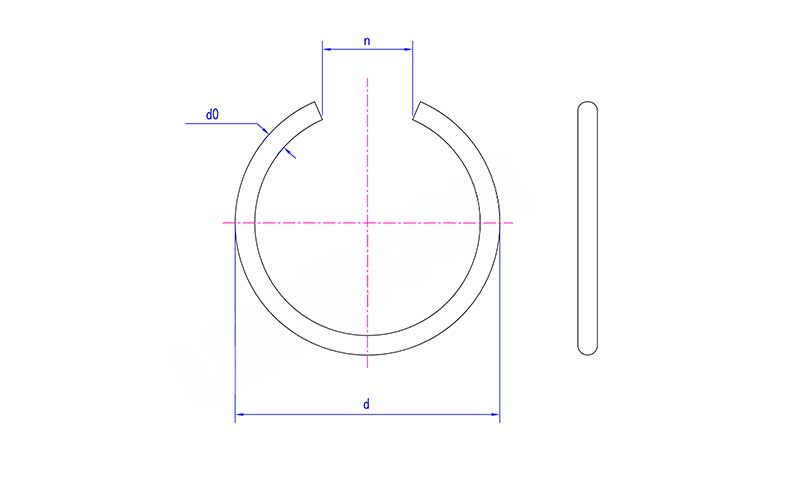

Пн	Φ26	Φ28	Φ30	Φ32	Φ35	Φ38	Φ40	Φ42	Φ45	Φ48	Φ50
d макс	29.02	31.12	33.12	35.62	39	42	44	46	49	52.2	54.2
d хв	28.5	30.5	32.5	35	38	41	43	45	48	51	53
d0	2	2	2	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5
n	10	10	10	12	12	12	12	16	16	16	16

3. Основний принцип роботи

Вільний стан: зовнішній діаметр > діаметр отвору, не можна безпосередньо вставити в отвір

Стиснутий стан: зовнішній діаметр < діаметр отвору (використовуючи пружну деформацію), фіксуюча пружина застосовує силу, діаметр зменшується

Вставте в слот: зберігайте стиснутий стан і надішліть у позицію канавки

Після звільнення робочий стан: зовнішній діаметр відновлюється > Діаметр отвору (обмежений стінкою канавки), пружна відновлююча сила перетворюється на радіальний тиск, змушуючи стопорні стопорні кільця круглого дроту щільно прилягати до дна канавки.
