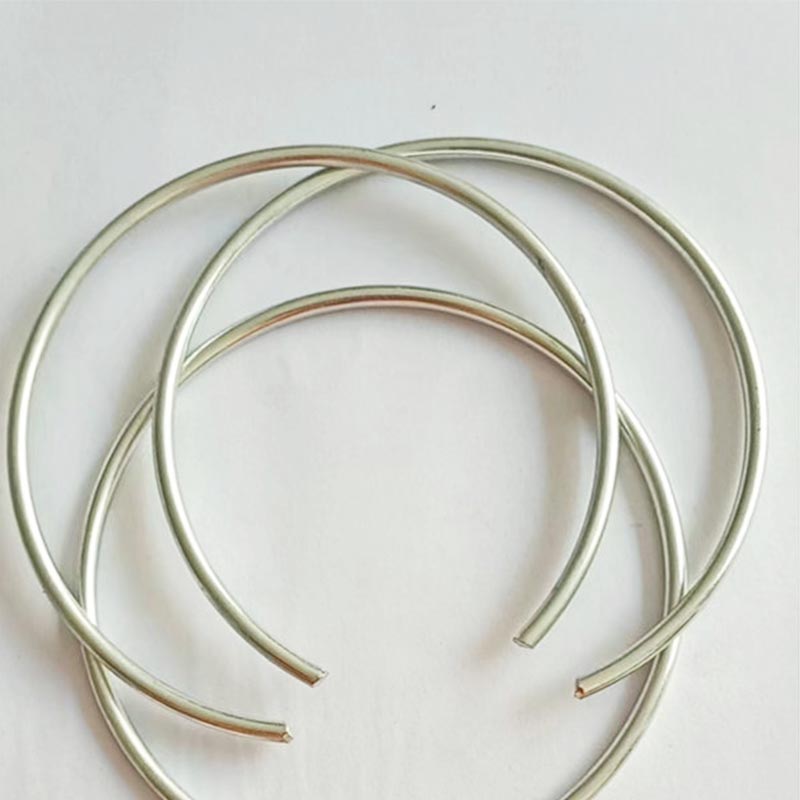

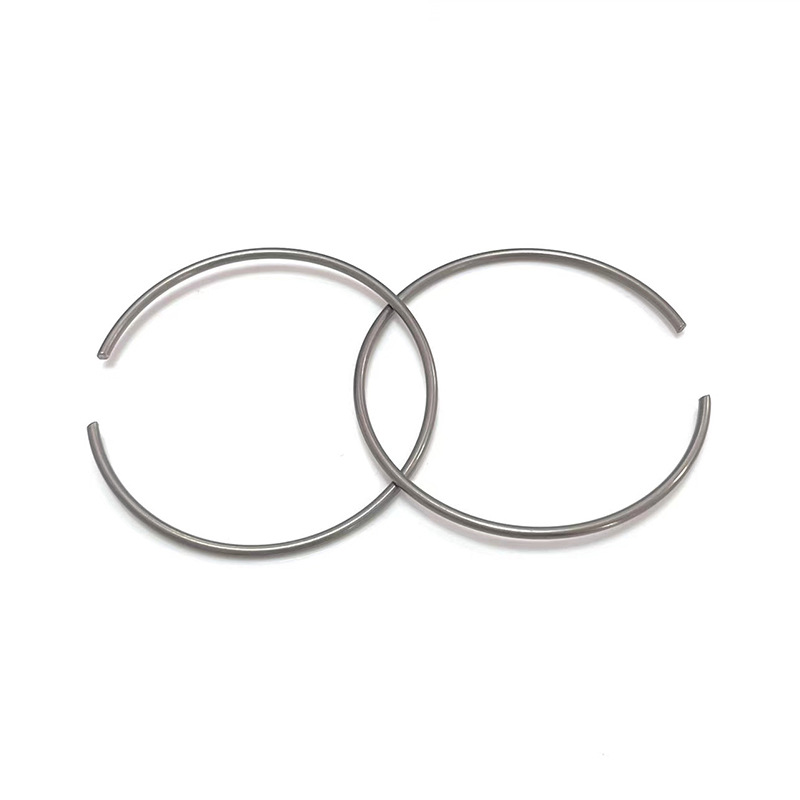

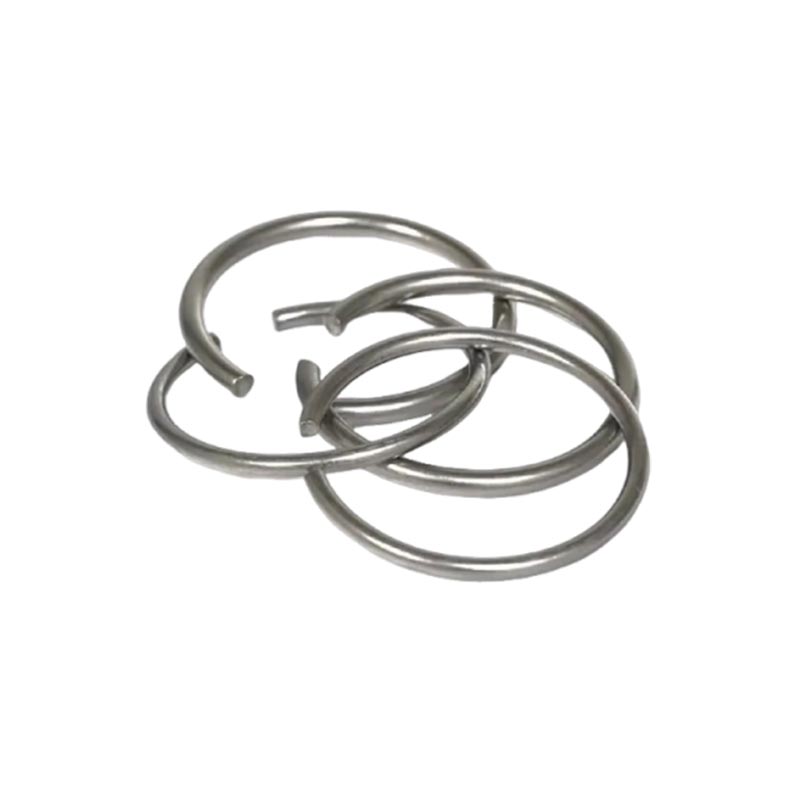

Стопорне кільце круглого дроту

Край стопорного кільця Round Wire Snap Ring виробництва Xiaoguo® не має жодної виступаючої структури. Він займає менше місця всередині отвору і особливо підходить для обмежених і компактних приміщень.

Надіслати запит

Опис продукту

Радіальна сила

Зусилля, що розширюється круглим дротяним стопорним кільцем назовні, перетворюється на позитивний тиск на бічні стінки канавки, що гарантує, що стопорне кільце не обертається вільно та не розв’язується в канаві.

Осьова сила

Коли обмежена частина зазнає осьової тяги, ця тяга передається через торець деталі на бік стопорного кільця. Потім стопорне кільце передає зусилля на осьову бічну стінку канавки.

Оскільки стопорне кільце з круглим дротом є повним кільцем, а канавка також є повним колом, воно може витримувати рівномірні осьові навантаження.

Функція самоблокування

Поки розміри глибини та ширини канавки кваліфіковані, стопорне кільце буде дедалі щільніше притискатися до дна канавки під час осьового тиску та не вискакує з канавки. Це унікальна властивість самоблокування еластичного стопорного кільця відкриття.

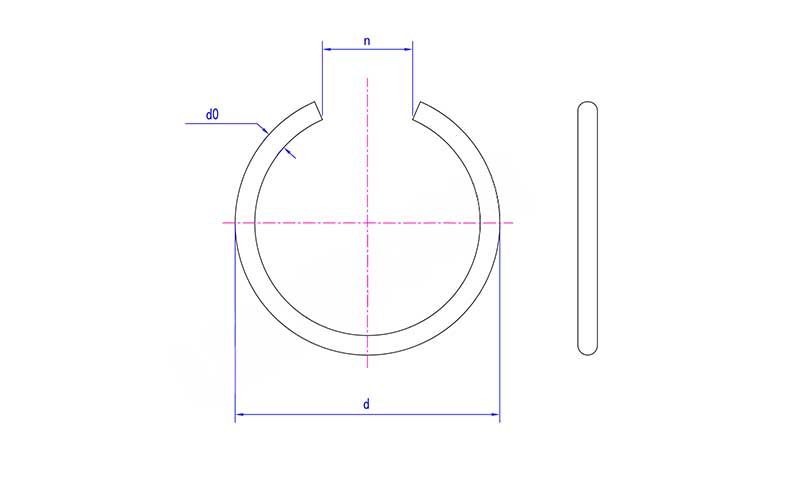

Пн	Φ26	Φ28	Φ30	Φ32	Φ35	Φ38	Φ40	Φ42	Φ45	Φ48	Φ50
d макс	29.02	31.12	33.12	35.62	39	42	44	46	49	52.2	54.2
d хв	28.5	30.5	32.5	35	38	41	43	45	48	51	53
d0	2	2	2	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5
n	10	10	10	12	12	12	12	16	16	16	16

Обробка поверхні

Обробка поверхні стопорного кільця з круглим дротом не тільки впливає на зовнішній вигляд виробу, але також має вирішальне значення для визначення терміну служби та надійності.

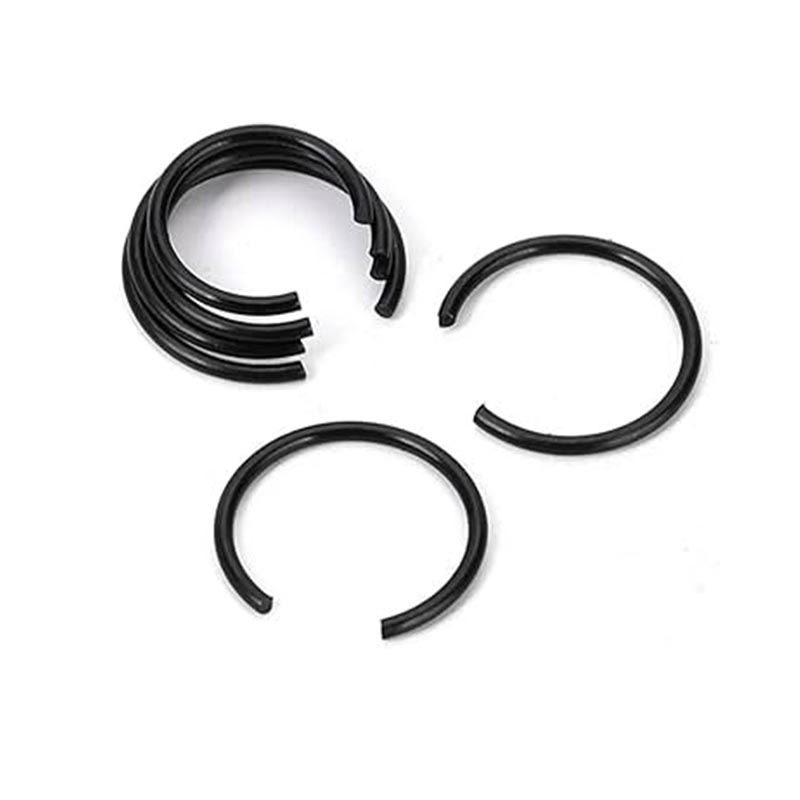

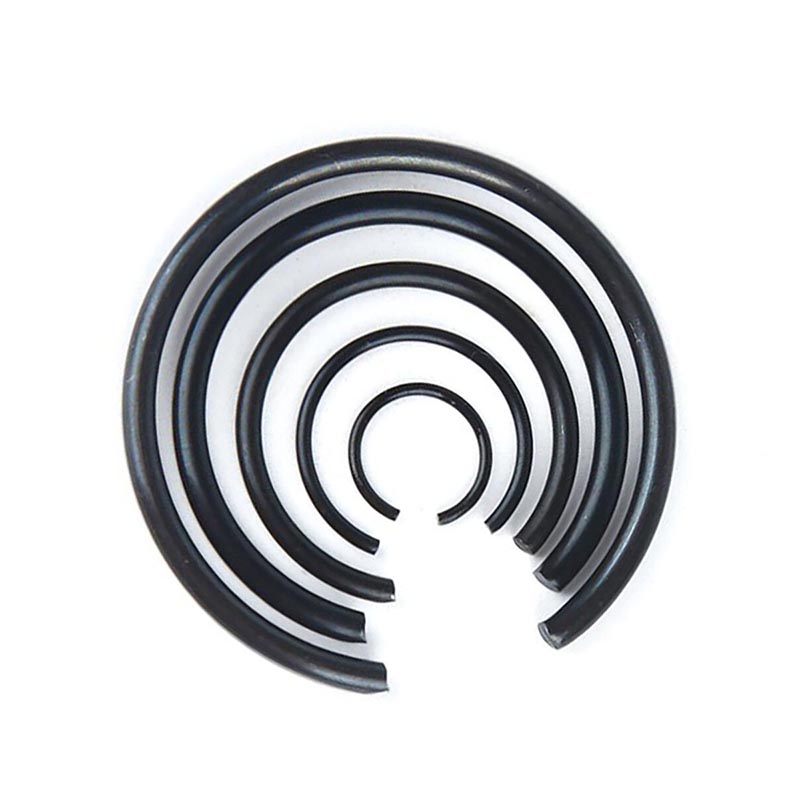

Окислення і почорніння

На поверхні сталевого дроту утворюється щільна плівка оксиду Fe₃O₄.

Середній (приблизно 24-48 годин випробування соляним туманом)

Найбільш економічний, підходить для внутрішніх або сухих приміщень. Однак він погано працює в сильно корозійних середовищах.

Фосфатування + покриття маслом/воском

Утворює фосфатну хімічну конверсійну плівку з сильними герметизуючими властивостями.

Чудово (приблизно 48-72 години тесту на сольовий туман)

Має кращі антикорозійні та змащувальні властивості, ніж чорніння, підходить для вологих або сценаріїв, що вимагають частого розбирання.

Гальванічне покриття (гальванізація/нікелювання)

Поверхня покрита металевим покриттям. Поширені типи включають оцинкування та нікелювання.

Добре (приблизно 96-200 годин випробування соляним туманом)

Стопорне кільце з круглим дротом після нанесення гальванічного покриття має блискучий вигляд і підходить для випадків з високими вимогами до декорування або в помірних промислових умовах.

Дакромет

Спеціальне цинково-алюмінієве покриття з чудовою стійкістю до корозії.

Відмінно (зазвичай понад 1000 годин під час випробувань соляним туманом)

Відсутність ризику водневої крихкості. Це найкраще рішення для захисту від корозії для автомобілів і зовнішнього обладнання.
