Двоскладні самофіксуючі шайби

Двоскладні самозамикаючі шайби, надані фабрикою Xiaoguo®, відмовляються від традиційного методу замикання та використовують принцип запобігання ослабленню натягу замість тертя, що значно покращує продуктивність.

Надіслати запит

Опис продукту

Основний принцип запобігання ослабленню двоскладових самозамикаючих шайб полягає в: винахідливому перетворенні шкідливої енергії, спричиненої вібрацією, на силу, необхідну для замикання. Замість традиційного методу використання стопорного кільця для запобігання ослабленню через «тертя» був прийнятий розумніший механізм:

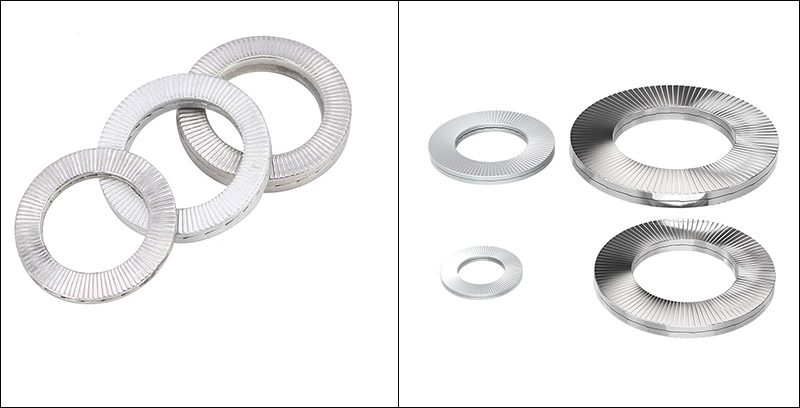

Two Fold Self Locking Washers

（1）Початкове затягування: Двостороннє позиціонування

Під час монтажу клиноподібні поверхні двох шайб вирівнюються одна з одною і використовуються попарно.

Зовнішня фіксація: під час затягування радіальні дрібні зубці на зовнішній поверхні двоскладних самоблокуючих шайб міцно впиваються в головку гайки/болта та поверхню заготовки, щільно ущільнюючи контактну поверхню та запобігаючи ковзанню.

Внутрішнє утримання: у цей момент клиноподібні поверхні (великі зуби) на внутрішніх сторонах двох шайб знаходяться в тісному контакті одна з одною, але відносного руху не відбулося, таким чином забезпечуючи простір для наступної механічної дії.

（2）Ініціювання ослаблення: зміщення, а не ковзання

Коли обладнання працює у вібруючому середовищі, гайка починає проявляти дуже незначну тенденцію до ослаблення.

Завдяки тому, що сила тертя зовнішніх радіальних зубів набагато більша, ніж сила тертя внутрішньої клиноподібної поверхні, переміщення між гайкою і двома самоблокуючими шайбами не відбуватиметься.

Єдиний рух полягає в тому, що дві шайби «зісковзують» одна проти одної по клиноподібній поверхні з внутрішньої сторони.

（3）Досягнення самоблокування: ключ до ефекту клина

Коли обладнання вібрує або відчуває коливання сил, потужна протидія, створювана клиноподібною поверхнею, негайно нейтралізує ці вібрації. Це запобігає обертанню болта в протилежному напрямку та перетворює енергію вібрації в силу фіксації двоскладових самозамикаючих шайб, досягаючи ефекту «чим сильніше вона вібрує, тим більше затягується», тим самим запобігаючи ослабленню через першопричину.

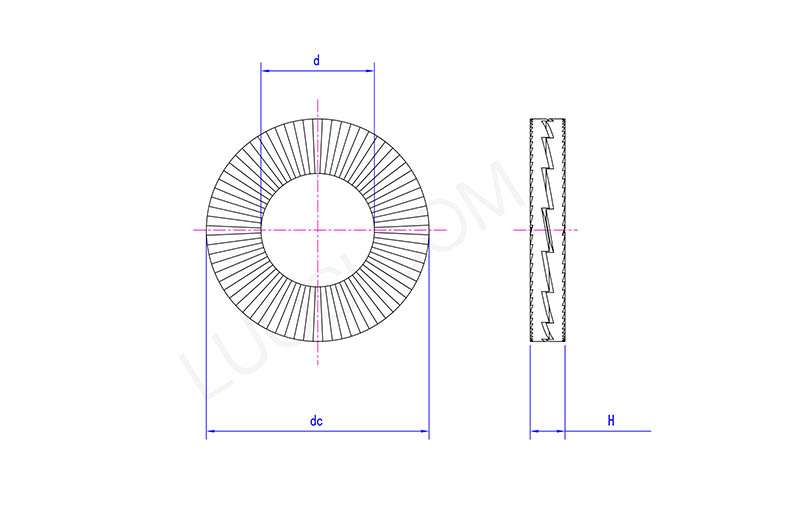

Two Fold Self Locking Washers

Пн	φ20	φ22	φ24	φ27	φ30	φ33	φ36	φ39	φ42	φ45	φ48
d макс	21.6	23.6	25.5	28.6	31.6	34.6	37.6	40.6	43.5	46.7	50.1
d хв	21.2	23.2	25.1	28.2	31.2	34.2	37.2	40.2	43	46.2	49.6
постійний струм макс	30.9	34.7	39.2	42.3	47.3	48.8	55.3	58.8	63.3	70	75
де хв	30.5	34.3	38.8	41.7	46.7	48.2	54.7	58.2	62.7	68	73
H макс	3.25	3.45	3.45	6.8	6.8	6.8	6.8	6.8	6.8	6.8	6.8
H хв	2.75	2.95	2.95	6.3	6.3	6.3	6.3	6.3	6.3	6.3	6.3
