Стопорна шайба з двостороннім клином

Замкова шайба Double Fold Wedge, виготовлена фабрикою Xiaoguo®, має двошарову структуру та конструкцію з подвійним замком. Порівняно з традиційними звичайними кріпленнями, що запобігають ослабленню, їх ефективність значно краща.

Надіслати запит

Опис продукту

Double Fold Wedge Lock Washer — це вдосконалена та високоефективна застібка, що запобігає ослабленню. Він використовує унікальну технологію клинового замикання замість традиційного методу, який покладається на тертя. Він має двошарову складену клинову структуру з зубчастими поверхнями з обох сторін. Насправді він складається з пари (двох частин) абсолютно однакових шайб. Унікальна структура кожної шайби є ключем до досягнення її видатної ефективності проти розкручування.

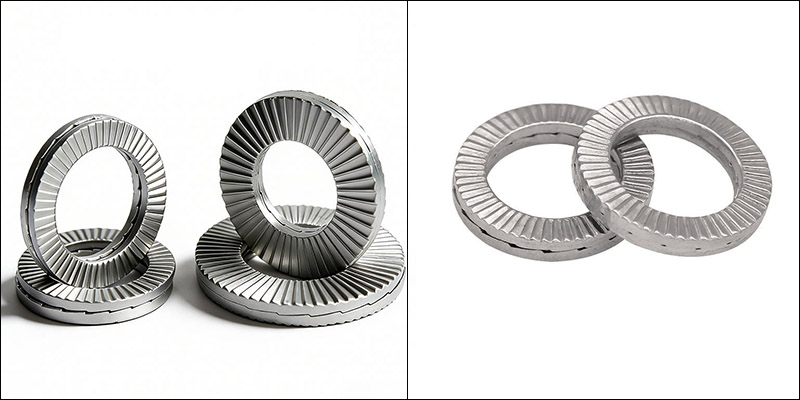

Double Fold Wedge Lock Washer

Структурні характеристики

Основна структурна особливість подвійної складної клинової стопорної шайби полягає в її конструкції з двох прокладок, причому внутрішня та зовнішня поверхні відповідно виконують функції фіксації та фіксації.

（1）Спарена шайба

Дві однакові прокладки поєднуються в набір. Цей дизайн відрізняється від традиційної цілісної форми. Дві прокладки попередньо зібрані під час виробництва, щоб утворити систему фіксації. Цю симетричну конструкцію можна використовувати повторно, і вона не пошкодить прокладки при розбиранні.

（2）Радіальна рельєфна поверхня

Ці рельєфні візерунки є стороною подвійної складної клинової стопорної шайби, яка безпосередньо контактує з головкою гайки, болта або поверхні з’єднаного компонента. Поверхня має дрібні радіальні рельєфні візерунки/зубчики. Вони в основному служать для кріплення подвійної складної клинової шайби до цієї поверхні, «замикаючи» її на місці та запобігаючи будь-якому ковзанню між ними.

（3）Трикутна поверхня зуба

Це сполучна поверхня на протилежній стороні прокладки. Внутрішня поверхня складається з клиноподібних поверхонь зубів, рівномірно розподілених по колу, що нагадують кулачок, і також відома як «клиноподібні зуби» або «похилі поверхні зубів».

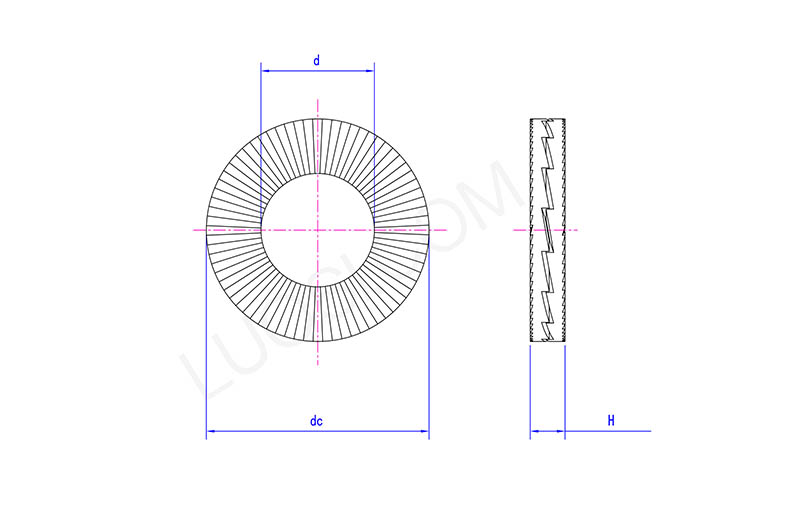

Double Fold Wedge Lock Washer

Пн	φ20	φ22	φ24	φ27	φ30	φ33	φ36	φ39	φ42	φ45	φ48
d макс	21.6	23.6	25.5	28.6	31.6	34.6	37.6	40.6	43.5	46.7	50.1
d хв	21.2	23.2	25.1	28.2	31.2	34.2	37.2	40.2	43	46.2	49.6
постійний струм макс	30.9	34.7	39.2	42.3	47.3	48.8	55.3	58.8	63.3	70	75
де хв	30.5	34.3	38.8	41.7	46.7	48.2	54.7	58.2	62.7	68	73
H макс	3.25	3.45	3.45	6.8	6.8	6.8	6.8	6.8	6.8	6.8	6.8
H хв	2.75	2.95	2.95	6.3	6.3	6.3	6.3	6.3	6.3	6.3	6.3

FAQ

（1）Чи можна багаторазово використовувати?

Так, його можна використовувати кілька разів. Його ефективність блокування не впаде легко після багаторазового розбирання та складання.

（2）Які матеріали ви постачаєте?

У нас є версії з пружинної сталі, вуглецевої сталі та нержавіючої сталі. Обробка поверхні включає цинкування, гаряче цинкування та чорний оксид.

（3）Яка перевага порівняно зі звичайною роз’ємною шайбою?

Набагато краща стійкість до вібрації, сильніший ефект блокування, не легко втомлюватися та деформуватися, більше підходить для важких навантажень та сильних вібрацій.
