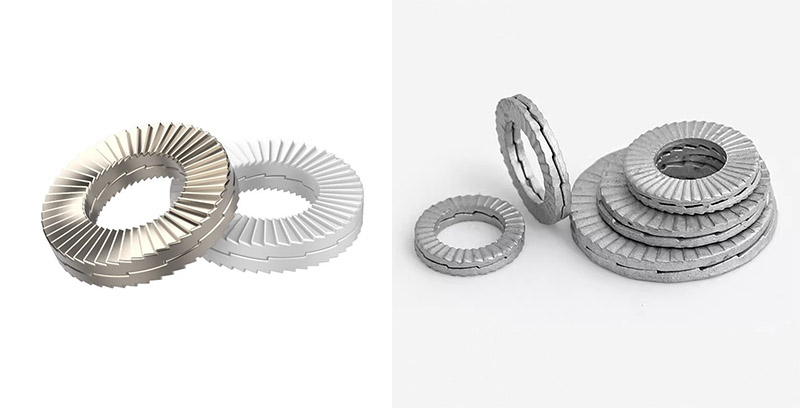

Двоскладові великі шайби, що самоблокуються

Встановити двоскладові великі шайби, що самоблокуються, досить просто. Просто переконайтеся, що велика зубчаста поверхня вирівняна належним чином і розміщена в правильному положенні, а потім затягніть болт або гайку зі стандартним крутним моментом, щоб завершити процес. Його встановлення не потребує складної техніки чи дорогих інструментів, але є кілька ключових моментів, які необхідно враховувати, щоб досягти 100% ефективності.

（1）Підготовка перед встановленням

Очищення заготовки: Переконайтеся, що контактні поверхні болтів, гайок, двох складних самоблокуючих великих шайб і з’єднаних частин чисті, рівні, без масляних плям, іржі чи задирок.

Кількість шайб, які потрібно перевірити: під час використання вони повинні використовуватися парами (дві частини складають один комплект).

Перевірте тип монтажної поверхні: наскрізний чи глухий отвір і визначте кількість шайб.

（2）Помістіть шайбу

Зніміть пари шайб і переконайтеся, що «велика зубчаста поверхня (клиноподібна поверхня)» звернена одна до одної. Не розділяйте та не встановлюйте їх у неправильному порядку.

（3）Розрізняйте наскрізні та глухі отвори

Глухий отвір/з’єднання під болт: потрібна лише пара великих шайб із двома складками, що самозамикаються, які розміщуються між головкою болта та з’єднаним компонентом. Гайка закручується з іншого боку.

Збірка з наскрізним отвором/болтом і гайкою: під час використання потрібні дві пари великих шайб, що самозамикаються. Одну пару кладуть під головку болта, а іншу — під гайку.

（4）Забезпечте належний контакт

Переконайтеся, що радіальні поверхні зубів на зовнішній стороні шайби стикаються з однією стороною головки болта (або гайки), а інша сторона стикається з поверхнею з’єднаного компонента.

（5）Затягніть

Використовуйте динамометричний ключ і затягніть кріплення відповідно до відповідних значень крутного моменту.

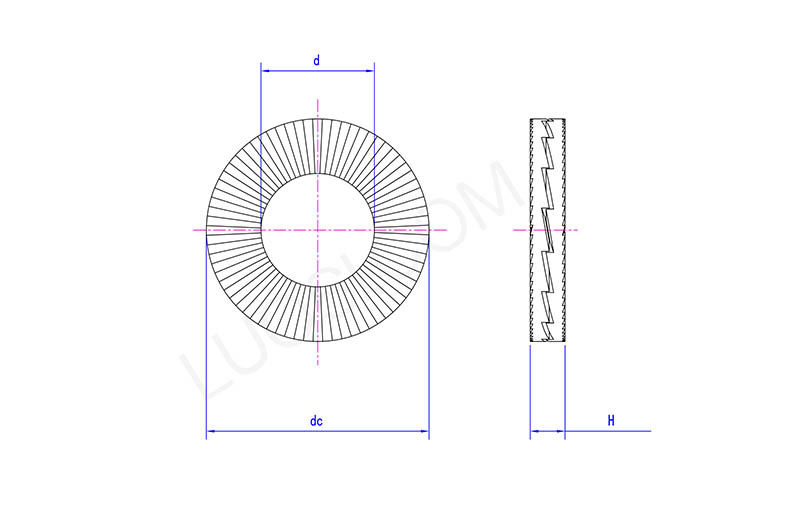

Пн	φ20	φ22	φ24	φ27	φ30	φ33	φ36	φ39	φ42	φ45	φ48
d макс	21.6	23.6	25.5	28.6	31.6	34.6	37.6	40.6	43.5	46.7	50.1
d хв	21.2	23.2	25.1	28.2	31.2	34.2	37.2	40.2	43	46.2	49.6
постійний струм макс	30.9	34.7	39.2	42.3	47.3	48.8	55.3	58.8	63.3	70	75
де хв	30.5	34.3	38.8	41.7	46.7	48.2	54.7	58.2	62.7	68	73
H макс	3.25	3.45	3.45	6.8	6.8	6.8	6.8	6.8	6.8	6.8	6.8
H хв	2.75	2.95	2.95	6.3	6.3	6.3	6.3	6.3	6.3	6.3	6.3

Чи можна використовувати повторно?

Двоскладові великі шайби, що самоблокуються, зазвичай можна використовувати повторно. Після зняття з обладнання обидві частини прокладки повинні бути ретельно оглянуті.

Умови для повторного використання: якщо велика поверхня зубів на внутрішньому кільці та радіальні зуби на зовнішній стороні не демонструють надмірного зносу, видимої деформації, тріщин чи пошкоджень, їх можна очистити та встановити на місце.

Ситуація, що потребує заміни: якщо перевірка виявить очевидний знос або пошкодження, необхідно негайно замінити новий комплект шайб, щоб запобігти недостатній силі блокування.
