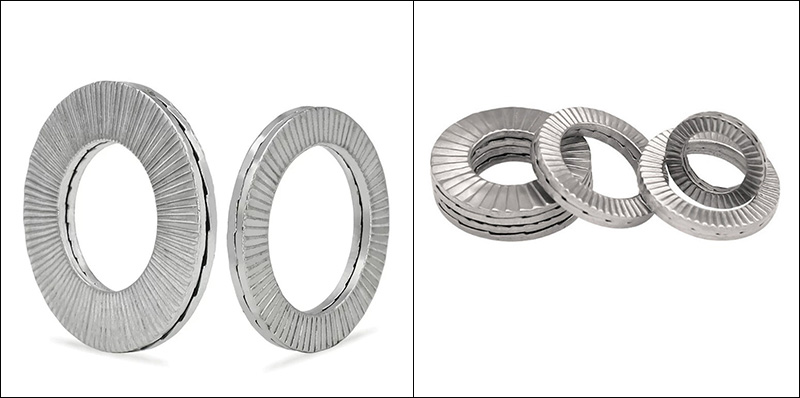

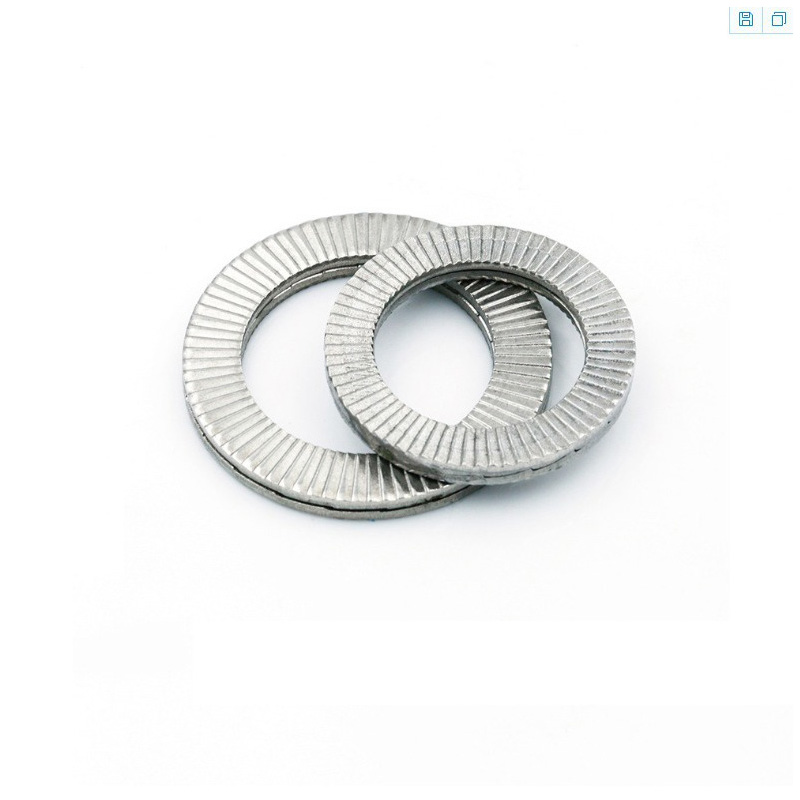

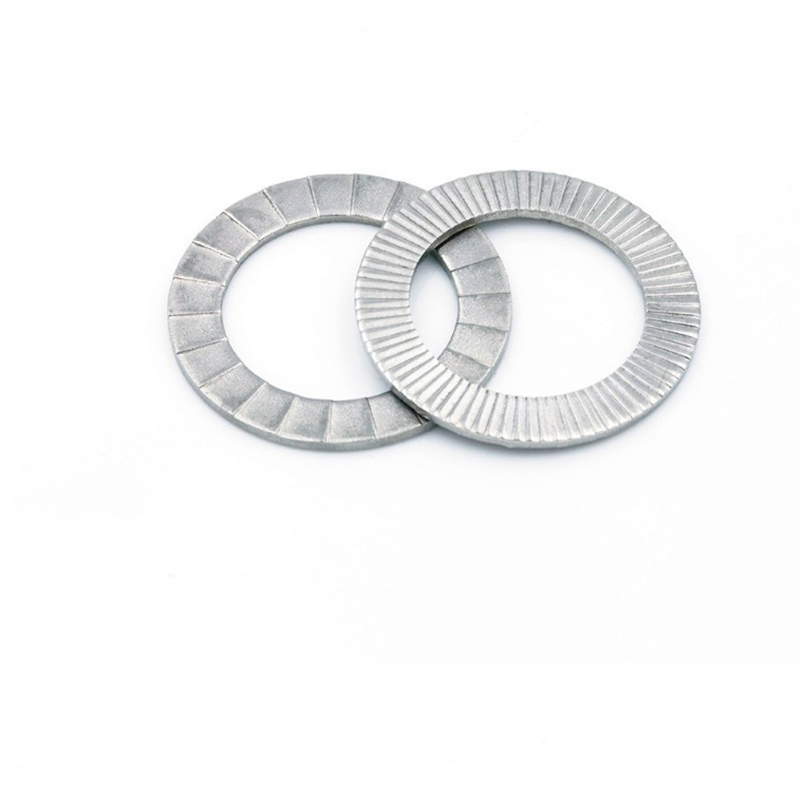

Двоскладна клинова стопорна шайба

Двоскладні клинові стопорні шайби із заводських запасів Xiaoguo® придатні для багаторазового використання. Якщо їх правильно встановити та розібрати, вони не деформуються, а їх ефективність блокування залишається незмінною навіть після багаторазового використання.

Надіслати запит

Опис продукту

Ми виробляємо двоскладну клинову стопорну шайбу за допомогою автоматизованих виробничих ліній. Стандартна сировина обробляється для виготовлення шайб точних розмірів.

（1）Підготовка та обробка сировини

В якості основного матеріалу ми використовуємо стрічку з високоміцної легованої сталі та стрічку з нержавіючої сталі. Матеріали обробляються відпалом і травленням для коригування їх внутрішньої кристалічної структури.

（2）Штампування формування

Здійснюється в багатостанційному прецизійному пресі.

Свердління: Свердління центрального отвору під шайбу.

Формування зубчастого колеса: завдяки точній взаємодії верхньої та нижньої прес-форм, радіально тонкі зуби на зовнішньому кільці формуються з одного боку.

Формування клиноподібної поверхні: за допомогою спеціальної форми видавлюються з іншого боку клиноподібні поверхні зубів, які визначають ефективність фіксації.

Зрізання: зрізання сформованої шайби зі сталевого листа.

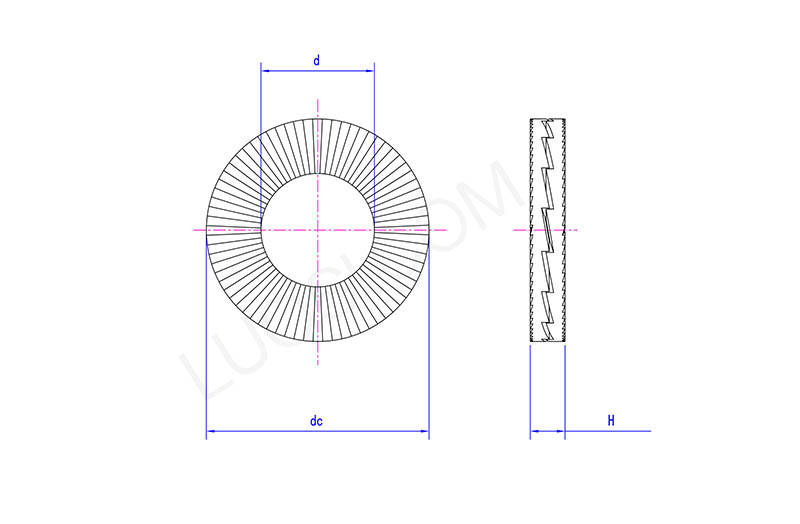

Two Fold Wedge Lock Washer

Пн	φ20	φ22	φ24	φ27	φ30	φ33	φ36	φ39	φ42	φ45	φ48
d макс	21.6	23.6	25.5	28.6	31.6	34.6	37.6	40.6	43.5	46.7	50.1
d хв	21.2	23.2	25.1	28.2	31.2	34.2	37.2	40.2	43	46.2	49.6
постійний струм макс	30.9	34.7	39.2	42.3	47.3	48.8	55.3	58.8	63.3	70	75
де хв	30.5	34.3	38.8	41.7	46.7	48.2	54.7	58.2	62.7	68	73
H макс	3.25	3.45	3.45	6.8	6.8	6.8	6.8	6.8	6.8	6.8	6.8
H хв	2.75	2.95	2.95	6.3	6.3	6.3	6.3	6.3	6.3	6.3	6.3

（3）Термічна обробка зміцнення

Шайбу рівномірно нагрівають до певної високої температури, потім швидко загартовують і відразу ж слідують відпуск.

（4）Обробка поверхневого покриття

Для двоскладної клинової стопорної шайби з вуглецевої сталі найбільш рекомендованим високопродуктивним рішенням є Dacromet. Високоякісне покриття підвищить захист і зносостійкість двоскладової клинової стопорної шайби.

（5）Перевірка та тестування якості

Аналіз сировини: Проведіть спектральний аналіз кожної вхідної партії матеріалів, щоб перевірити хімічний склад.

Перевірка процесу: під час процесу штампування переконайтесь у стабільності розмірів.

Випробування на твердість: навмання перевірте, чи відповідає двоскладна клинова стопорна шайба стандартам конструкції.

Випробування сольовим туманом: для перевірки стійкості покриття до корозії.

Випробування на бічні вібрації: встановіть шайбу в точку стандартного болтового з’єднання та стежте за ослабленням її затискної сили під час постійної вібрації.

Two Fold Wedge Lock Washer

Пн	φ20	φ22	φ24	φ27	φ30	φ33	φ36	φ39	φ42	φ45	φ48
d макс	21.6	23.6	25.5	28.6	31.6	34.6	37.6	40.6	43.5	46.7	50.1
d хв	21.2	23.2	25.1	28.2	31.2	34.2	37.2	40.2	43	46.2	49.6
постійний струм макс	30.9	34.7	39.2	42.3	47.3	48.8	55.3	58.8	63.3	70	75
де хв	30.5	34.3	38.8	41.7	46.7	48.2	54.7	58.2	62.7	68	73
H макс	3.25	3.45	3.45	6.8	6.8	6.8	6.8	6.8	6.8	6.8	6.8
H хв	2.75	2.95	2.95	6.3	6.3	6.3	6.3	6.3	6.3	6.3	6.3
