Зубчасті стопорні шайби внутрішні зуби

Фабрика Xiaoguo® може надати різні типи внутрішніх зубів зубчастих стопорних шайб із різних матеріалів. Він може задовольнити різні вимоги клієнтів до налаштування, включаючи спеціальні розміри, спеціальну обробку поверхні тощо, щоб задовольнити потреби клієнтів у різних робочих середовищах.

Надіслати запит

Опис продукту

Фіксуючі прокладки зовнішнього зуба та внутрішнього зуба є двома схожими продуктами, розробленими для різних сценаріїв застосування. Зубчасті стопорні шайби внутрішніх зубів більш «ніжні», а прокладка зовнішнього зуба більш «агресивна». Основна відмінність між ними полягає в положенні зубів, яке визначає відповідні сфери їхньої компетенції.

Порівняння Зубчасті стопорні шайби внутрішні зуби Зовнішній зуб

Зовнішній вигляд і форма зубів Зуби розташовані на внутрішньому кільці прокладки і розширюються всередину. Зубці розташовані на зовнішньому кільці прокладки і виходять назовні, нагадуючи зірочки.

Принцип фіксації Під час затягування зубці внутрішнього кільця «впиваються» в нижню частину головки гвинта або болта, створюючи силу тертя проти ослаблення. При затягуванні зубці зовнішнього кільця одночасно «вгризаються» в поверхню під головкою кріпильного елемента та поверхню установки з’єднаної деталі.

Основна перевага. Відсутність пошкодження заготовки: зовнішнє кільце гладке, не дряпає та не пошкоджує поверхню встановлення. Покращена ефективність проти ослаблення: двостороннє блокування, особливо підходить для застосувань, які піддаються вібрації та сильним крутильним навантаженням.

Адаптивний тип гвинта В основному використовується для гвинтів із меншими розмірами голівки Підходить для гвинтів із більшими головками

Основні сценарії застосування Він зазвичай використовується для внутрішніх компонентів і панелей автомобілів, точного електронного обладнання, побутової техніки тощо. Він широко використовується в галузях, які вимагають більшої сили затягування, наприклад, важке машинобудування, шасі, велике силове обладнання та промислові машини, які витримують високу вібрацію.

Етапи встановлення

Встановлення внутрішніх зубів зубчастих стопорних шайб дуже проста. Головне, щоб напрямок був правильним.

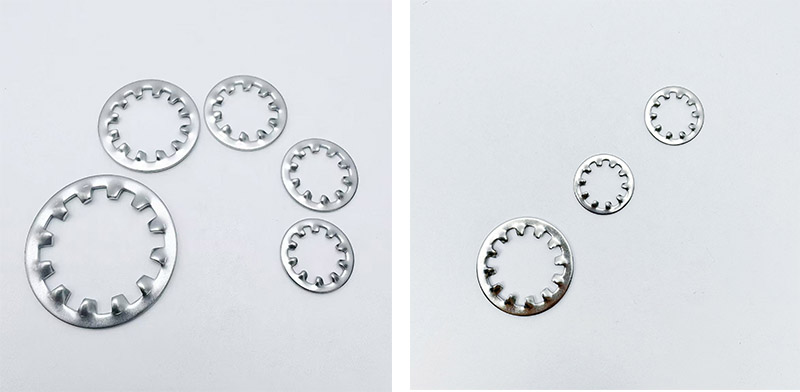

Toothed Lock Washers Internal Teeth

（1）Підтвердьте характеристики

Переконайтеся, що внутрішній діаметр внутрішніх зубців зубчастих стопорних шайб відповідає діаметру болта.

Перевірте, чи зуби прокладки цілі та без будь-яких деформацій.

（2）Очистіть контактну поверхню

Витріть масло, фарбу та залізні стружки з нижньої частини головки болта та поверхні заготовки.

Якщо використовується для електричного заземлення, переконайтеся, що зубці прокладки можуть проникнути через шар фарби або оксиду.

（3）Розмістіть шайбу (напрямок має вирішальне значення)

Встановіть внутрішні зуби зубчастих стопорних шайб на болт.

Поверхня зуба повинна бути звернена до головки болта або гайки (тобто зуби повинні бути орієнтовані на поверхню компонента, який потрібно затягнути).

Гладка і плоска поверхня звернена до зовнішньої сторони головки болта.

（4）Вставте болт

Пропустіть болт з прикріпленою шайбою через отвір заготовки.

Попередньо затягніть гайку або болт вручну, щоб переконатися, що різьби правильно вирівняні.

（5）Затягніть

Використовуйте динамометричний ключ і затягніть болти відповідно до стандартних значень крутного моменту.

У процесі затягування зубці автоматично з’єднуються з контактною поверхнею.

Додаткове регулювання крутного моменту не потрібно; буде достатньо стандартного крутного моменту.

（6）Перевірити

Для застосування електричного заземлення можна використовувати мультиметр для вимірювання провідності з обох сторін прокладки, щоб підтвердити, що зубці пробили покриття.

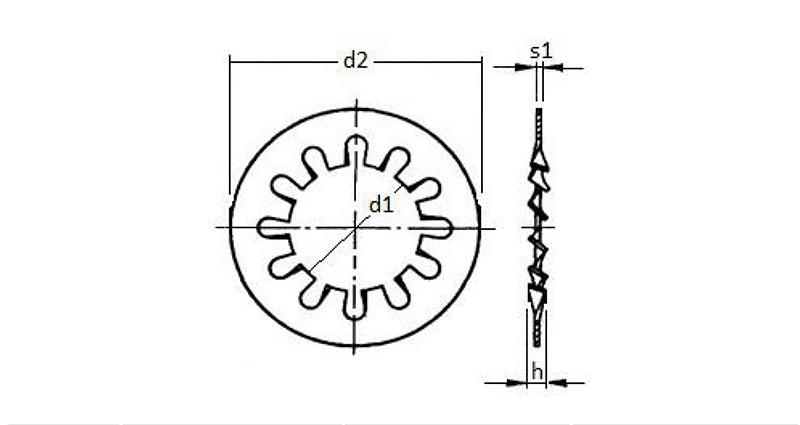

< style="text-align:center;"> Toothed Lock Washers Internal Teeth

M2	2.2	2.34	4.20	4.5	0.28	0.32
M2.5	2.7	2.84	5.20	5.5	0.37	0.43
M3	3.2	3.38	5.70	6.0	0.37	0.43
M3.5	3.7	3.88	6.64	7.0	0.47	0.53
M4	4.3	4.48	7.64	8.0	0.47	0.53
M5	5.3	5.48	9.64	10.0	0.57	0.63
M6	6.4	6.62	10.57	11.0	0.67	0.73
M7	7.4	7.62	12.07	12.5	0.77	0.83
M8	8.4	8.62	14.57	15.0	0.77	0.83
M10	10.5	10.77	17.57	18.0	0.87	0.93
M12	13.0	13.27	19.98	20.5	0.96	1.04
M14	15.0	15.27	23.48	24.0	0.96	1.04
M16	17.0	17.27	25.48	26.0	1.16	1.24
M18	19.0	19.33	29.48	30.0	1.36	1.44
М20	21.0	21.33	32.38	33.0	1.36	1.44
M24	25.0	25.33	37.38	38.0	1.45	1.55
Інформація та креслення є лише довідковими

Часті запитання

（1）Як вони упаковуються для експорту?

Внутрішня упаковка складається з поліетиленових пакетів і паперових коробок, тоді як зовнішня упаковка - це стандартні експортні коробки та піддони. Кожна зубчаста стопорна шайба внутрішніх зубів не має незалежного захисту, але упаковка достатня, щоб вони не дряпали одна одну під час транспортування.

（2）Чи можна використовувати стопорні шайби з внутрішніми зубцями з гвинтами з потайною головкою?

Так, але необхідно враховувати, що поверхня зуба все одно повинна бути звернена до заготовки. Оскільки головка гвинта з потайною головкою є конічною, внутрішні зуби шайби можуть не мати змоги повністю контактувати з нижньою поверхнею головки, що призводить до дещо гіршого ефекту блокування.
