Стопорне кільце з різьбою

Стопорне кільце з різьбленням — це механічний компонент, призначений для запобігання ослабленню різьбових з’єднань. Він поєднує різьбовий гвинт із втулкою для рівномірного розподілу тиску під час встановлення, забезпечуючи надійну та стабільну посадку. Xiaoguo® є професійним виробником кріплень у Китаї, який може налаштувати продукти відповідно до вимог замовника та надати зразки.

Модель:GB/T 885-1986

Надіслати запит

Опис продукту

Стопорні кільця з різьбою виготовлені з нержавіючої або вуглецевої сталі, які є міцними та стійкими до іржі. Поверхня пройшла термічну обробку для продовження терміну служби та підвищення зносостійкості. Різьбова частина пройшла точну обробку для плавного затягування та вирівнювання різьби. Для використання в суворих умовах можна вибрати цинко-нікелеве або чорне оксидне покриття, щоб додати на поверхню антикорозійне покриття. Ці матеріали можуть працювати в діапазоні температур від -40°C до 300°C, тому це стопорне кільце можна використовувати в екстремальних умовах навколишнього середовища, таких як морське середовище, хімічні заводи або важке обладнання.

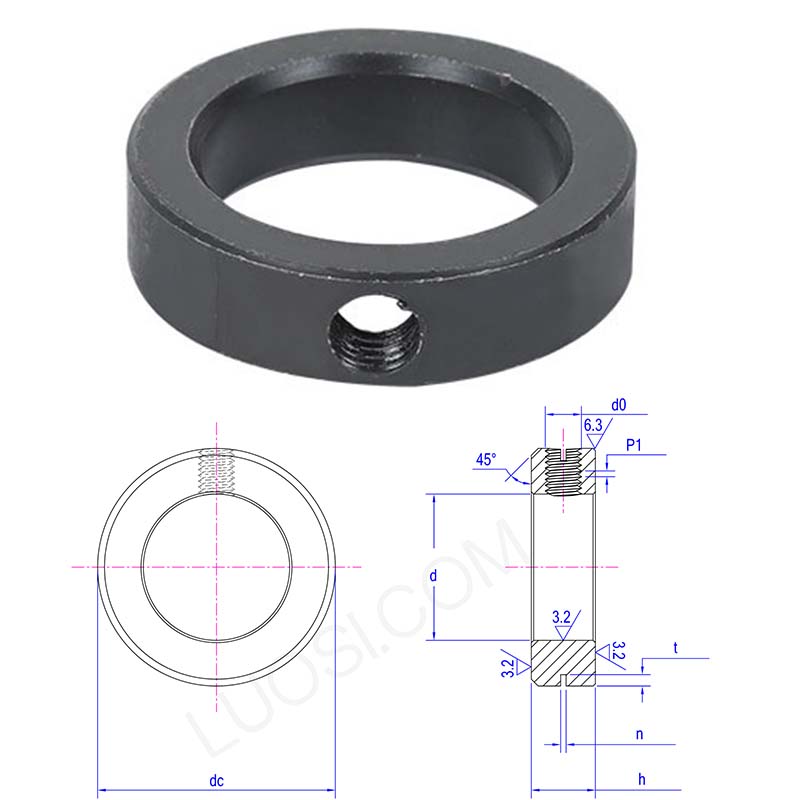

Threaded locking retaining ring

Пн	Φ14	Φ15	Φ16	Φ17	Φ18	Φ19	Φ20	Φ22	Φ25	Φ28	Φ30
d макс	14.043	15.043	16.043	17.043	18.043	19.052	20.052	22.052	25.052	28.052	30.052
d хв	14	15	16	17	18	19	20	22	25	28	30
h макс	12	12	12	12	12	12	12	12	14	14	14
год хв	11.57	11.57	11.57	11.57	11.57	11.57	11.57	11.57	13.57	13.57	13.57
n макс	1.2	1.2	1.2	1.2	1.2	1.2	1.2	1.2	1.51	1.51	1.51
n хв	1.06	1.06	1.06	1.06	1.06	1.06	1.06	1.06	1.26	1.26	1.26
t макс	2.2	2.2	2.2	2.2	2.2	2.2	2.2	2.2	2.75	2.75	2.75
t хв	1.8	1.8	1.8	1.8	1.8	1.8	1.8	1.8	2.25	2.25	2.25
dc	28	30	30	32	32	35	35	38	42	45	48
d0	M6	M6	M6	M6	M6	M6	M6	M6	M8	M8	M8
P1	1	1	1	1	1	1	1	1	1.25	1.25	1.25

застосування

Стопорні кільця з різьбою широко використовуються в системах передачі енергії, насосних вузлах і компонентах роботів, особливо в тих випадках, коли необхідно забезпечити надійне кріплення компонентів на валу. Завдяки своїм вібростійким характеристикам вони широко використовуються в автомобільних трансмісійних системах, коробках передач вітрових турбін і конвеєрних системах. Він також використовується в аерокосмічній промисловості.

Він також проявляється в сільськогосподарському обладнанні та установках для використання відновлюваних джерел енергії, виконуючи надійну роботу, утримуючи речі на місці в запилених, вологих умовах або за наявності великого крутного моменту.

Чи потрібні спеціальні інструменти для встановлення?

Для роботи не потрібні спеціальні інструменти. Щоб легко встановити стопорні кільця з різьбою, можна використовувати звичайні інструменти (наприклад, шестигранні ключі або викрутки). Для регулювання не потрібні гідравлічні преси чи спеціальні пристосування. Точне регулювання можна досягти просто за допомогою різьбових гвинтів на стопорному кільці.
