Втулка з установочним гвинтом зазвичай використовується в промислових застосуваннях із високим навантаженням, де традиційним стопорним кільцям не вистачає достатньої міцності. XIAOGUO® має професійну команду з багаторічним досвідом, яка може обробляти термінові замовлення протягом 72 годин під час криз ланцюга поставок.

Модель:GB/T 885-1986

Надіслати запит

Опис продукту

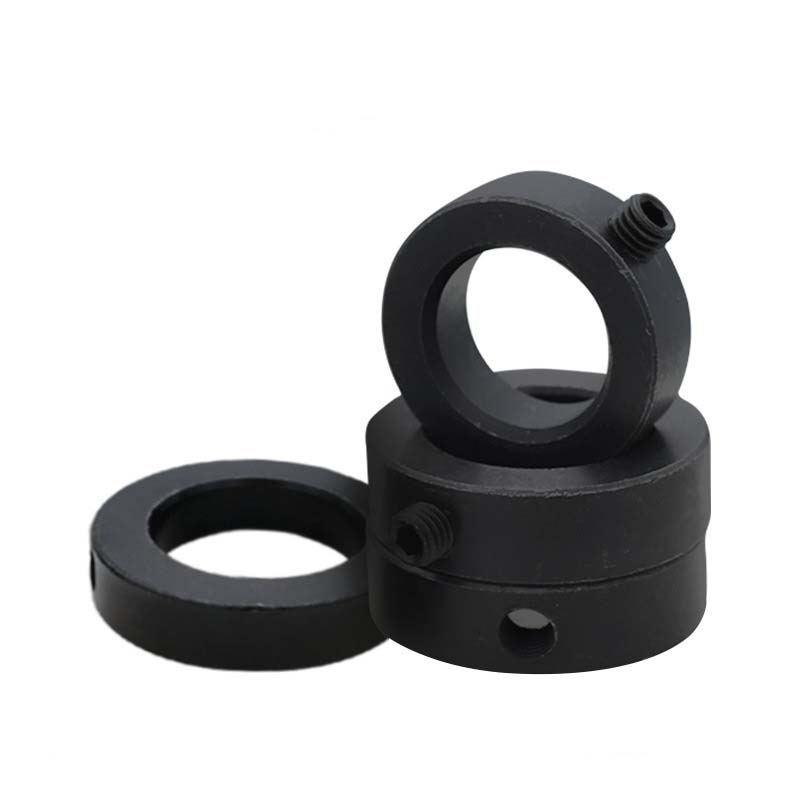

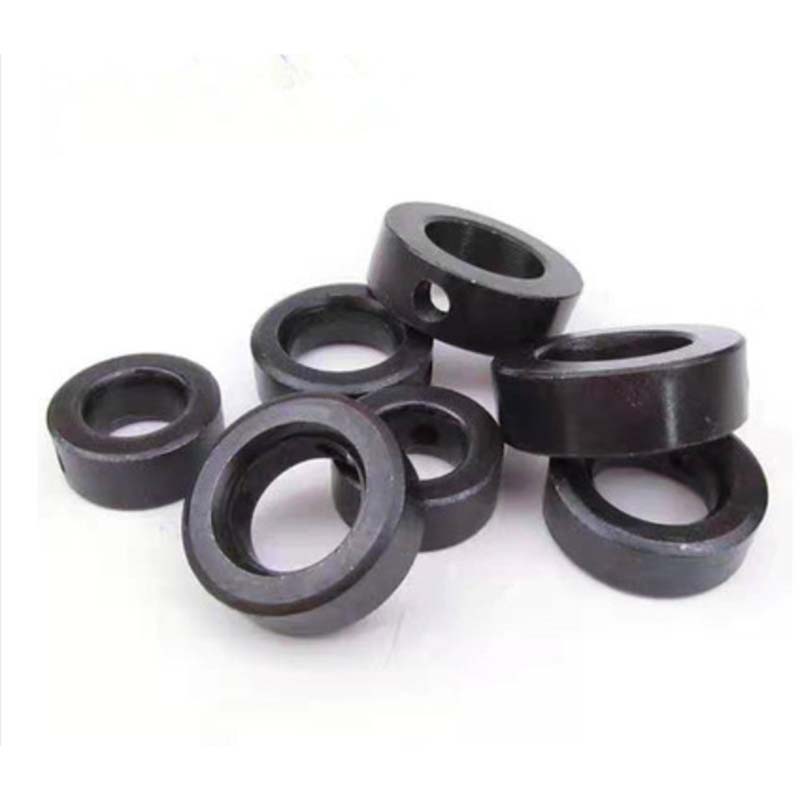

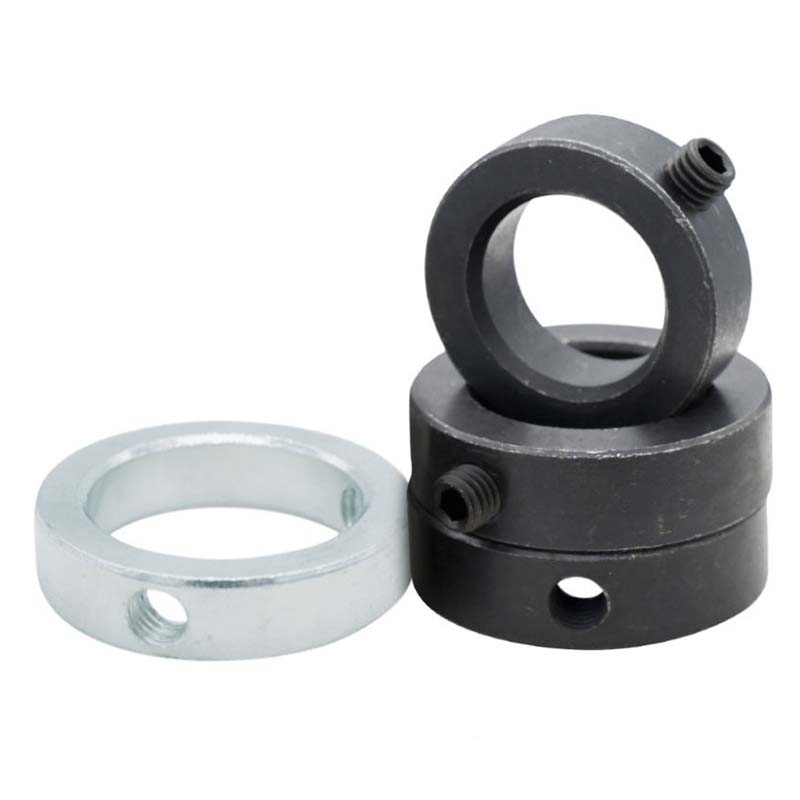

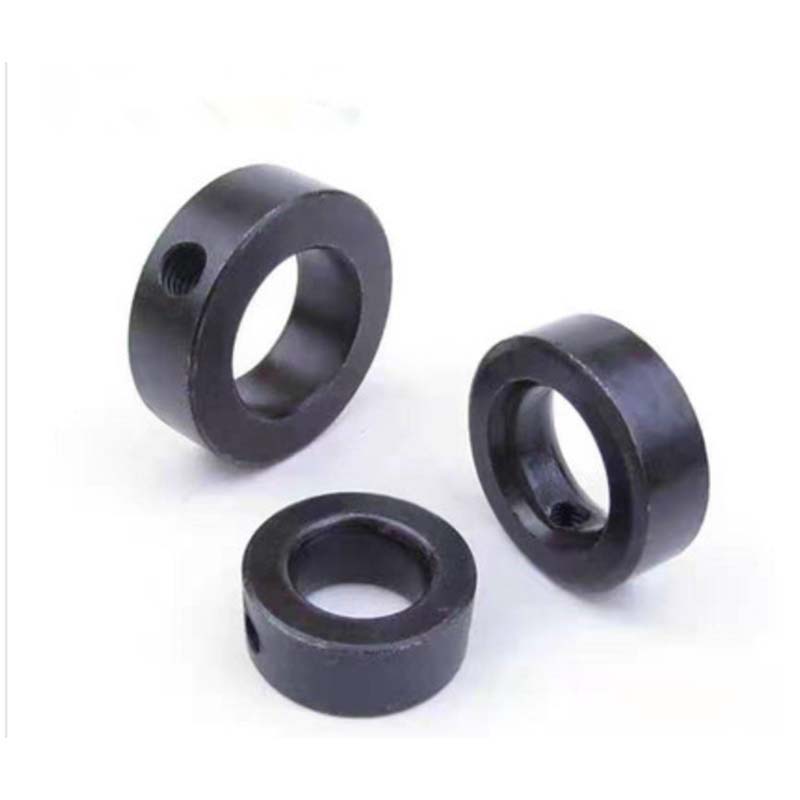

Втулка установочного гвинта — це кругла кільцеподібна застібка з установочним гвинтом. Його легко встановити однією людиною, не вимагаючи спеціальних інструментів. Щоб зняти, просто послабте контргайку. Він широко використовується у великих електродвигунах, дробарках, гірничому обладнанні, верстатах з ЧПК, друкарському обладнанні та іншому обладнанні.

Set Screw Collar

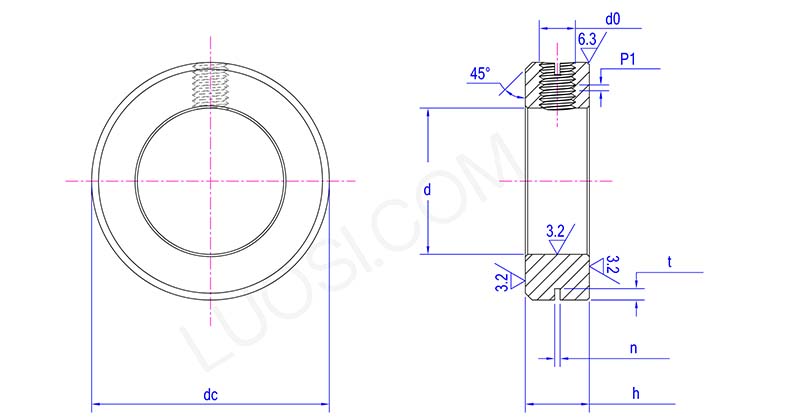

Пн	Φ8	Φ9	Φ10	Φ12	Φ13	Φ14	Φ15	Φ16	Φ17	Φ18	Φ19
d макс	8.036	9.036	10.036	12.043	13.043	14.043	15.043	16.043	17.043	18.043	19.052
d хв	8	9	10	12	13	14	15	16	17	18	19
h макс	10	10	10	10	10	12	12	12	12	12	12
год хв	9.64	9.64	9.64	9.64	9.64	11.57	11.57	11.57	11.57	11.57	11.57
n макс	1.2	1.2	1.2	1.2	1.2	1.2	1.2	1.2	1.2	1.2	1.2
n хв	1.06	1.06	1.06	1.06	1.06	1.06	1.06	1.06	1.06	1.06	1.06
t макс	1.98	1.98	1.98	1.98	1.98	2.2	2.2	2.2	2.2	2.2	2.2
t хв	1.62	1.62	1.62	1.62	1.62	1.8	1.8	1.8	1.8	1.8	1.8
dc	20	22	22	25	25	28	30	30	32	32	35
d0	M5	M5	M5	M5	M5	M6	M6	M6	M6	M6	M6
P1	0.8	0.8	0.8	0.8	0.8	1	1	1	1	1	1

Xiaoguo® виготовляє це гвинтове замкове кільце з різних матеріалів залежно від того, що вам потрібно. Для стійкості до хімічних речовин ми використовуємо нержавіючу сталь марок 304 або 316. У разі сильного навантаження використовуватимемо леговану сталь 4140. А для аерокосмічної продукції, де вага має значення, є легкий титан. Існують також версії з полімерним покриттям для зменшення корозії, якщо у вас є змішані метали. Усі матеріали проходять суворе випробування на твердість (HRC 35-50) і ультразвукові перевірки, щоб переконатися, що вони відповідають галузевим стандартам, таким як ASME B18.27 і DIN 471/472 щодо того, скільки навантажень вони можуть витримати.

Регулярний огляд і обслуговування

Щоб комірки установочного гвинта працювали належним чином, час від часу перевіряйте затягнення установочного гвинта за допомогою динамометричного ключа, домагаючись 10-15 Нм. Використовуйте розчинник, щоб очистити різьблення та позбутися будь-якого бруду, і щороку наносите на них свіже мастило на основі літію. Не затягуйте гвинти надто сильно, оскільки це може зіпсувати комір замка. Якщо воно піддається впливу морської води або кислот, перевіряйте покриття двічі на рік, щоб переконатися, що воно все ще добре. Якщо ви бачите знос більше 0,1 мм на частинах, які торкаються, вам слід замінити його.
