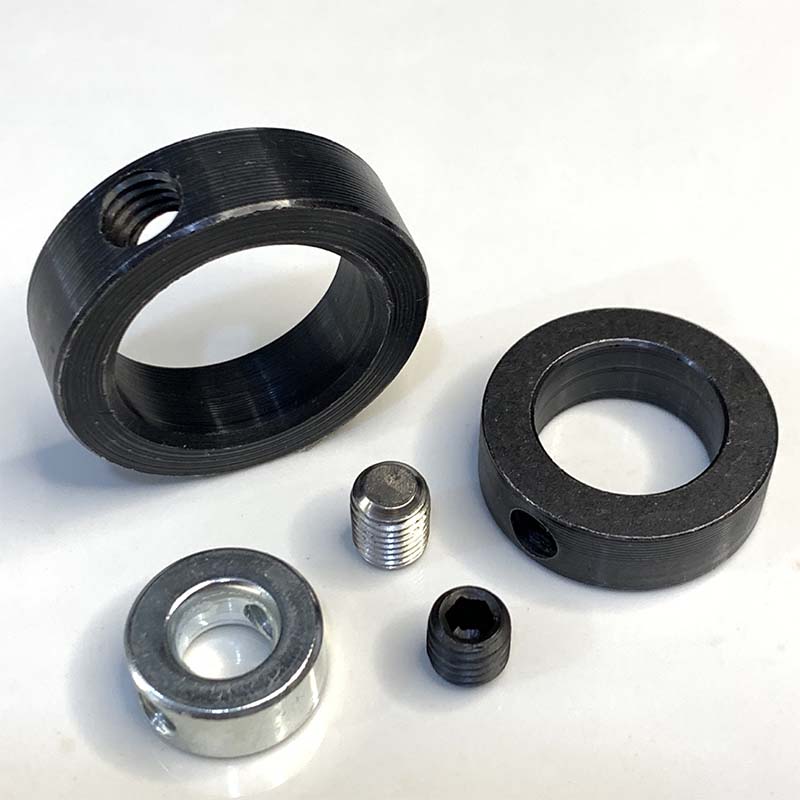

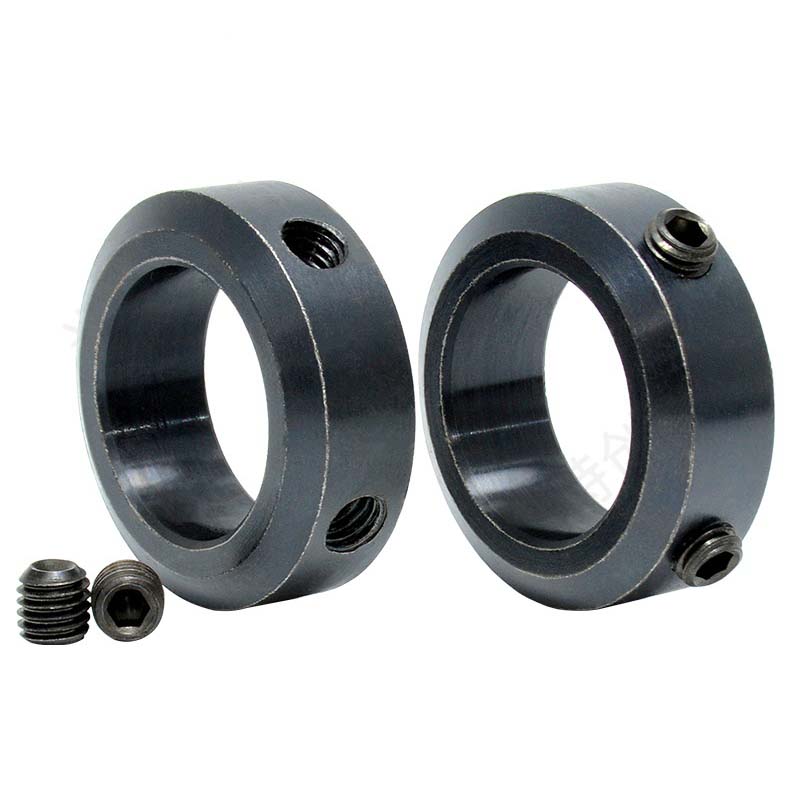

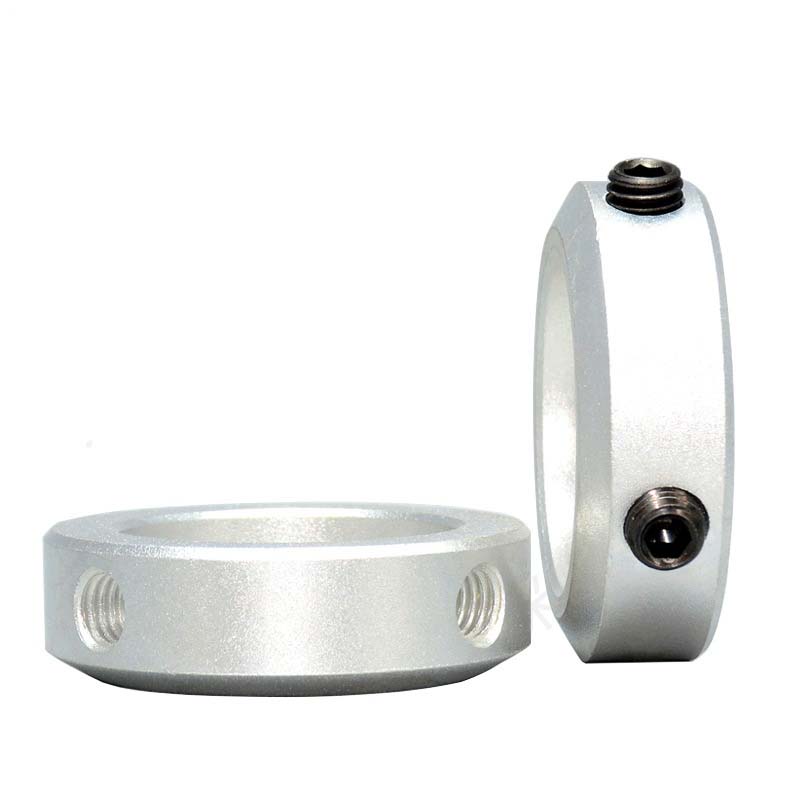

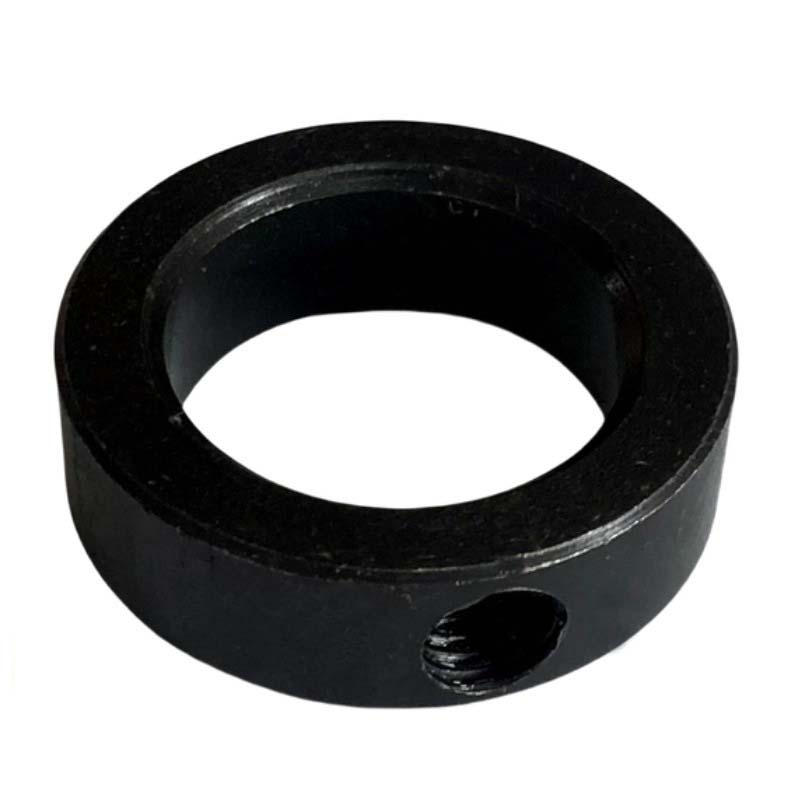

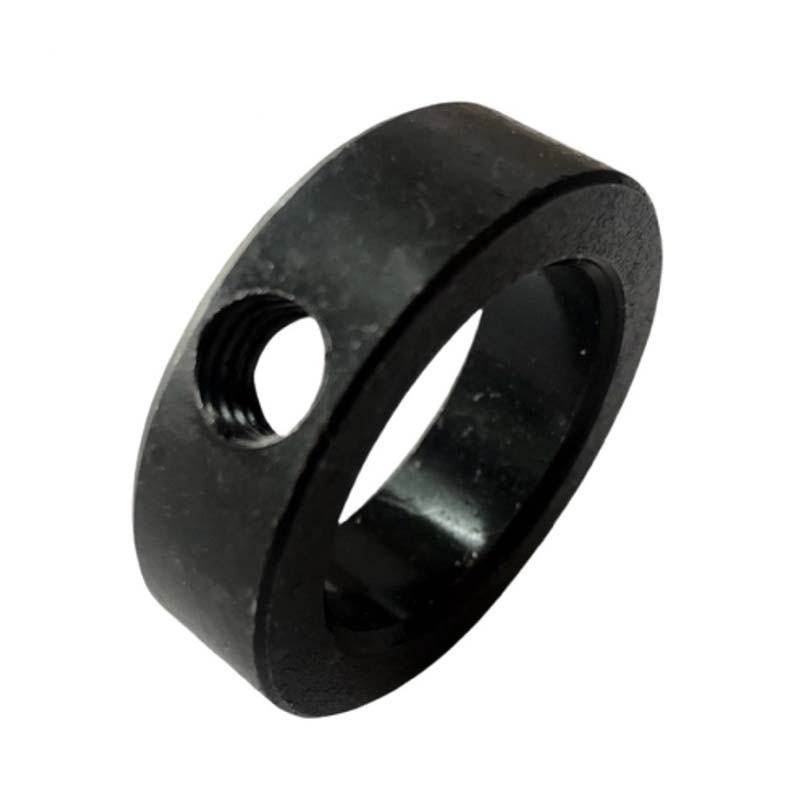

Гвинтове стопорне кільце зі встановленим гвинтом

Гвинтове стопорне кільце з установочним гвинтом є кріпленням, яке використовується для осьового фіксування. Це круглі кільця з різьбовими отворами, які використовуються в поєднанні з болтами або гайками. Продукція Xiaoguo® має лазерне гравіювання для захисту від підробок для легкої ідентифікації партії.

Модель:GB/T 885-1986

Надіслати запит

Опис продукту

Це гвинтове стопорне кільце з установчим гвинтом не потребує звичайних канавок, які використовують стопорні кільця, тому воно зберігає міцність валу. Він має двокомпонентну установку фіксації: вона використовує як радіальне стиснення, так і осьовий тиск гвинтів. Це означає, що він може витримати на 30% більше ваги, ніж кільця з однієї частини. Конструкції перевіряються за допомогою комп’ютерних моделей, щоб переконатися, що навантаження рівномірно розподіляється по всій частині. Його перевірено на здатність витримувати понад 10 мільйонів циклів втоми, і він працює краще за інші в ситуаціях ударного навантаження. Він відповідає таким стандартам, як MIL-R-5513 та ISO 1234.

Переваги

Модульна конструкція гвинтового стопорного кільця з установчим гвинтом дозволяє регулювати нерівномірне навантаження або неправильне встановлення. Завдяки обмеженню осьового зміщення в межах 0,02 мм знос підшипників і втрати енергії зменшуються. Ми пропонуємо 5-річну гарантію та відповідаємо RoHS/REACH, що робить їх екологічно чистими. Ми підтримуємо налаштування та маємо багаторічний досвід у галузі кріпильних виробів, забезпечуючи швидку доставку та інженерну підтримку для забезпечення належної роботи вашої системи.

В корозійних середовищах

Гвинтове стопорне кільце зі встановленим гвинтом поставляється у варіантах із захищеним від іржі, наприклад, з нержавіючої сталі 316 або вуглецевої сталі з цинк-нікелевим покриттям, вони не руйнуються водою, хімікатами чи солоним повітрям. Форма замкового коміра дозволяє уникнути зазорів, де неприємний бруд може накопичуватися та роз’їдати метал. Ви навіть можете придбати гвинти з PTFE (знаєте, наприклад, антипригарне покриття сковороди), якщо вам потрібно, щоб вони служили довше. Якщо ви працюєте на човнах або нафтових вишках, візьміть версії з гумовими силіконовими ущільнювачами, які запобігають взаємодії різних металів і корозії один одного, ці гвинтові стопорні кільця були перевірені протягом понад 500 годин за допомогою штучного розпилення морської води.

Screw Lock Ring With Set Screw

Пн	Φ125	Φ130	Φ135	Φ140	Φ145	Φ150	Φ160	Φ170	Φ180	Φ190	Φ200
d макс	125.1	130.1	135.1	140.1	145.1	150.1	160.1	170.1	180.1	190.115	200.115
d хв	125	130	135	140	145	150	160	170	180	190	200
h макс	30	30	30	30	30	30	30	30	30	30	30
год хв	29.48	29.48	29.48	29.48	29.48	29.48	29.48	29.48	29.48	29.48	29.48
n макс	2.31	2.31	2.31	2.31	2.31	2.31	2.31	2.31	2.31	2.31	2.31
n хв	2.06	2.06	2.06	2.06	2.06	2.06	2.06	2.06	2.06	2.06	2.06
t макс	4.95	4.95	4.95	4.95	4.95	4.95	4.95	4.95	4.95	4.95	4.95
t хв	4.05	4.05	4.05	4.05	4.05	4.05	4.05	4.05	4.05	4.05	4.05
dc	165	170	175	180	190	200	210	220	230	240	250
d0	M12	M12	M12	M12	M12	M12	M12	M12	M12	M12	M12
P1	1.75	1.75	1.75	1.75	1.75	1.75	1.75	1.75	1.75	1.75	1.75
