Стандартні замкові шайби з внутрішніми зубами

Для гвинтів із маленькою головкою ідеальним вибором є придбання шайб Xiaoguo® Standard Internal Tooth Lock Washer. Внутрішня конструкція зубів гарантує, що всі зуби можуть контактувати з головкою гвинта, завдяки чому досягається ефективне замикання.

Надіслати запит

Опис продукту

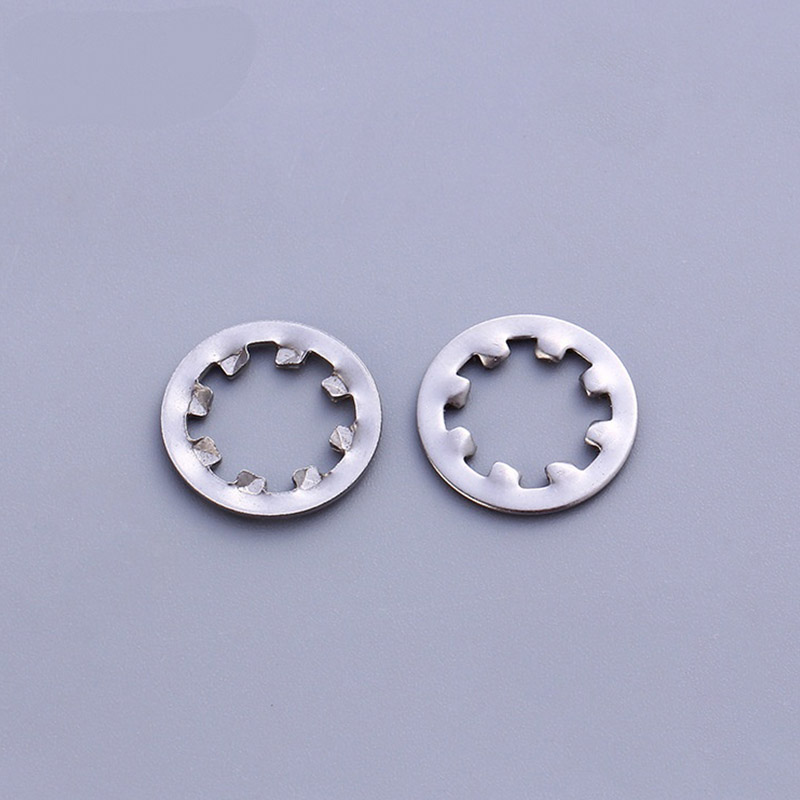

Стандартні внутрішні зубчасті стопорні шайби – це тип шайб, що запобігають ослабленню, із розташованими всередині зубчастими структурами на поверхні. Його форма являє собою тонке металеве кільце з гострим зубчастим кільцем посередині та гладким і плоским зовнішнім колом. Під час закручування гвинта ці зубці врізатимуться в головку гвинта та поверхню компонента обладнання, покладаючись на силу тертя та силу затискання, щоб запобігти ослабленню гвинта. Простіше кажучи, між головкою гвинта та поверхнею компонента обладнання додається «замок», що запобігає ослабленню гвинта під час роботи обладнання через високу частоту вібрації.

Принцип роботи

Принцип роботи стандартного з’єднання шайб із внутрішніми зубами насправді досить простий. Він в основному покладається на дві функції: "зачеплення зубів + еластичний тиск", щоб запобігти розхитування.

（1）Скреготіння зубами

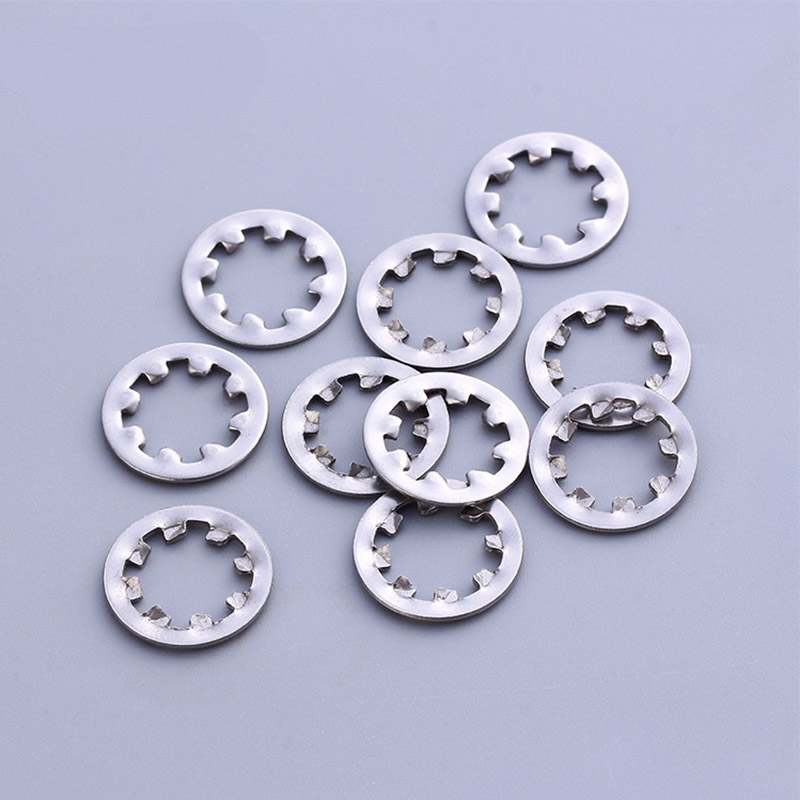

Внутрішнє кільце стандартних внутрішніх зубчастих стопорних шайб має серію гострих зубців. Коли болт або гайка затягуються, ці зубці проникають у дві контактні поверхні:

Нижня поверхня (металева поверхня) головки гвинта/гайки

Поверхня заготовки (іноді навіть проникає через шар фарби або оксиду)

Після того, як зубці вставлені, це ніби кільце з «міні-блокуючих пристроїв» розміщене під головкою гвинта. Якщо гвинт спробує самостійно повернутись назад, ці зуби міцно захоплять його та не дозволять йому рухатися, таким чином запобігаючи ослабленню.

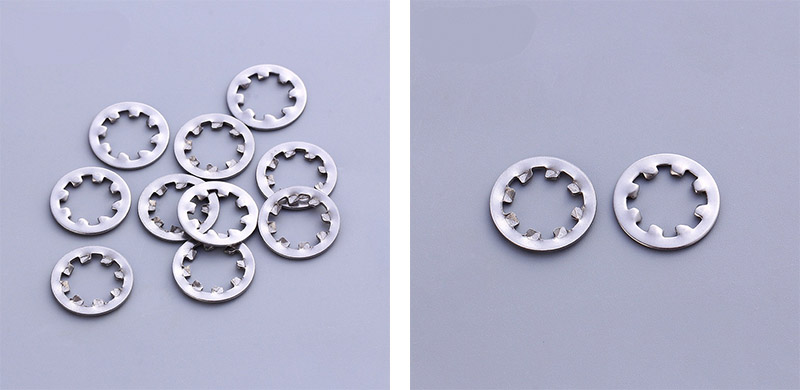

Standard Internal Tooth Lock Washers

M2	2.2	2.34	4.20	4.5	0.28	0.32
M2.5	2.7	2.84	5.20	5.5	0.37	0.43
M3	3.2	3.38	5.70	6.0	0.37	0.43
M3.5	3.7	3.88	6.64	7.0	0.47	0.53
M4	4.3	4.48	7.64	8.0	0.47	0.53
M5	5.3	5.48	9.64	10.0	0.57	0.63
M6	6.4	6.62	10.57	11.0	0.67	0.73
M7	7.4	7.62	12.07	12.5	0.77	0.83
M8	8.4	8.62	14.57	15.0	0.77	0.83
M10	10.5	10.77	17.57	18.0	0.87	0.93
M12	13.0	13.27	19.98	20.5	0.96	1.04
M14	15.0	15.27	23.48	24.0	0.96	1.04
M16	17.0	17.27	25.48	26.0	1.16	1.24
M18	19.0	19.33	29.48	30.0	1.36	1.44
М20	21.0	21.33	32.38	33.0	1.36	1.44
M24	25.0	25.33	37.38	38.0	1.45	1.55

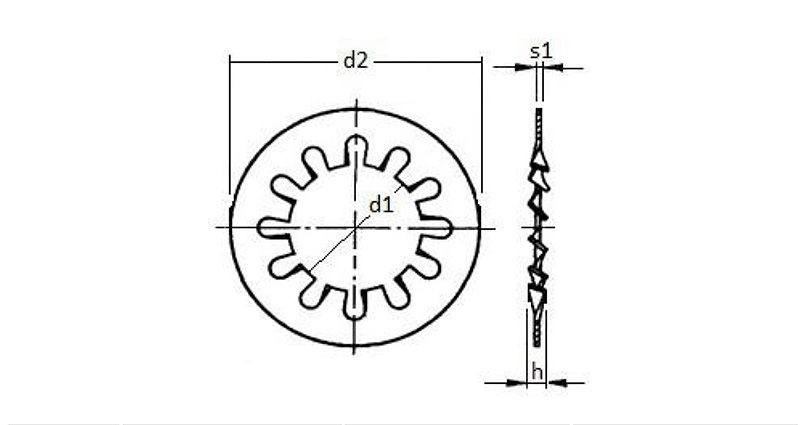

Інформація та креслення є лише довідковими

（2）Пружний тиск

Сама шайба еластична. Після затягування стандартні внутрішні зубчасті стопорні шайби розплющуються, але їх матеріал завжди прагне повернутися до своєї початкової форми, тому він постійно створює зворотну тягу та силу відскоку вгору.

Ця сила пружності діє на нитки, збільшуючи тертя між нитками. Зі збільшенням тертя гвинти, природно, менш схильні до ослаблення.

（3）Спільний ефект двох

Механічний затиск забезпечує прямий опір повороту

Пружне попереднє натяг збільшує тертя нитки і одночасно компенсує незначні вібрації або повзучість матеріалу.

Обидва вони працюють разом, гарантуючи, що стандартні внутрішні стопорні шайби зубів можуть ефективно запобігати ослабленню болта навіть у середовищах з вібрацією, ударами або тепловим розширенням і звуженням.
