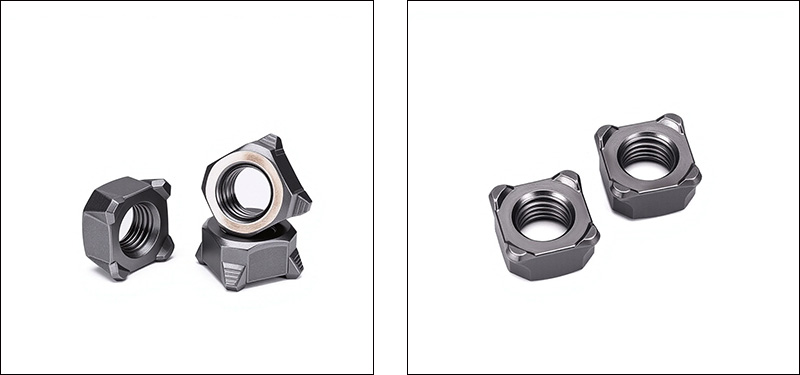

Зварювальні гайки квадратної проекції

Структурні характеристики

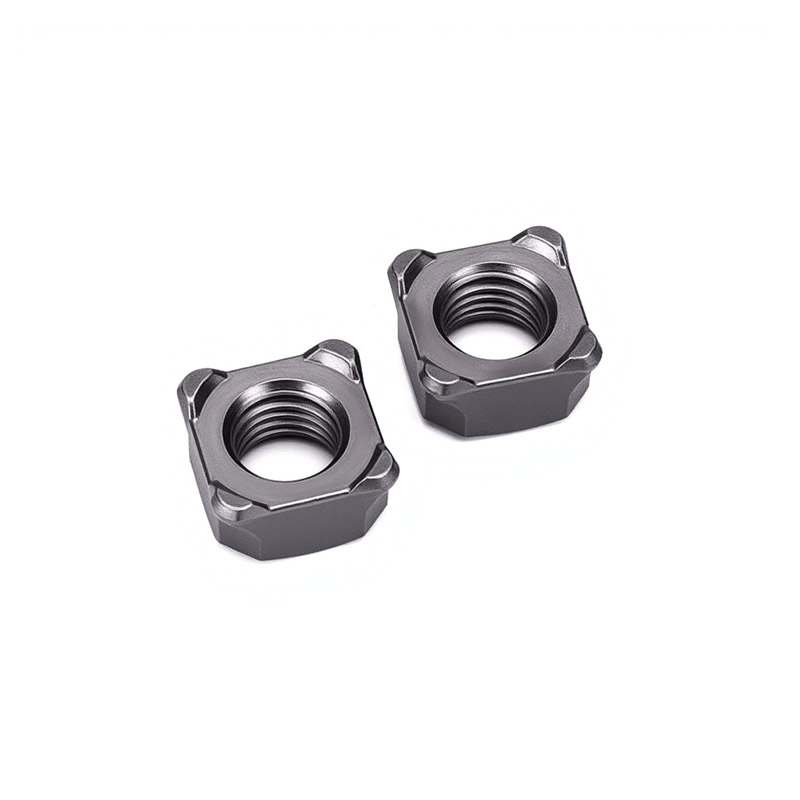

Зварні гайки з квадратним виступом — це квадратна гайка з кількома зварними виступами внизу. Його структурна конструкція зосереджена навколо трьох ключових цілей: надійність зварювання, точне позиціонування та стійкість до поворотів.

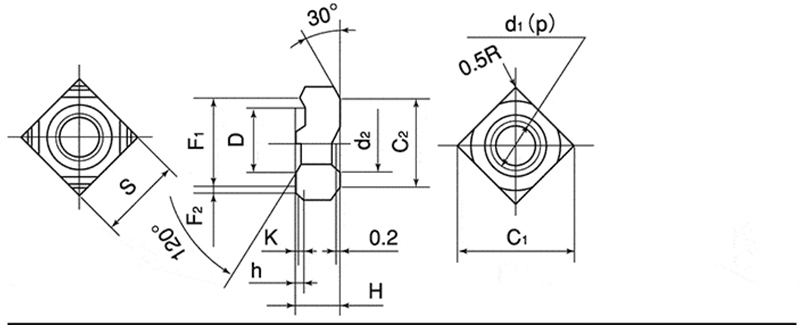

【1】Квадратна основа

（1）Форма: ідеальний квадрат з чотирма сторонами однакової довжини та чотирма кутами під прямим кутом. Він може автоматично запобігати обертанню, коли він вписується в квадратний отвір заготовки.

（2）Ширина краю: наприклад, M8 становить 14 мм, M10 – 17 мм. Він забезпечує достатню площу опору тиску, щоб запобігти застряганню гайки в основному матеріалі під час зварювання.

（3）Товщина (висота): Зазвичай від 6 до 10 мм. Це забезпечує достатню довжину зачеплення різьби для забезпечення міцності з’єднання.

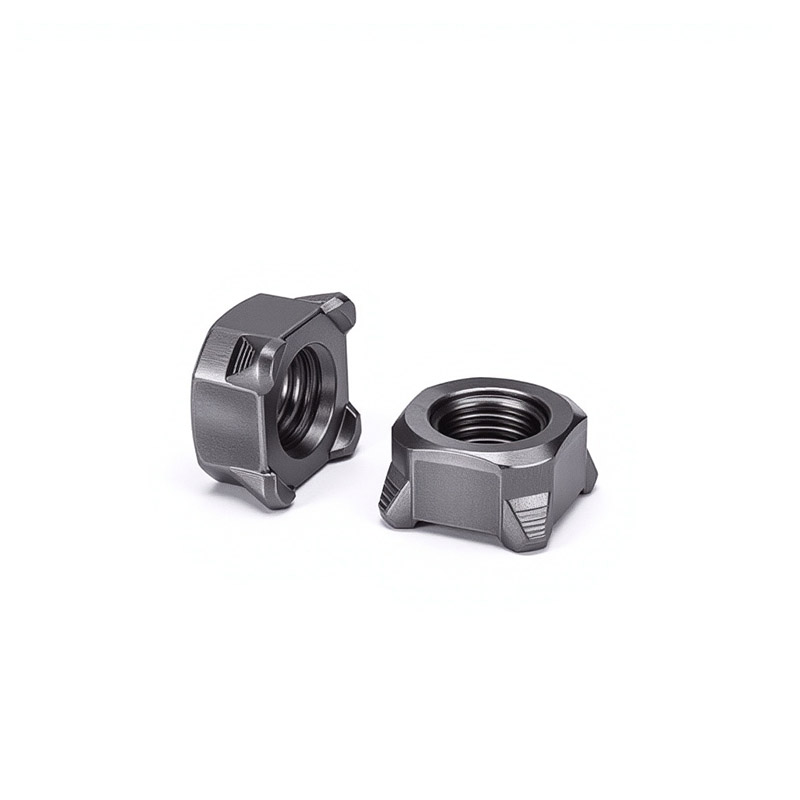

【2】Зварювальний проектдії

（1）Кількість: Розподіляється симетрично за чотирма точками для забезпечення рівномірного струму та збалансованого зварного сердечника

（2）Положення: у чотирьох кутах нижньої поверхні, близько до краю, для підвищення стабільності зварювання

（3）Форма: сферична або конічна форма з гладкою вершиною

（4）Висота: 0,5 ~ 1,2 мм, щоб забезпечити тісний контакт з основним матеріалом

Ширина/діаметр: приблизно 1,5 ~ 2,5 мм

【3】Внутрішня різьба

（1）Специфікація різьби: метрична різьба від M4 до M16, британська різьба №6 до 5/8″. Утворює роз’ємне з’єднання за допомогою відповідних болтів.

（2）Точність різьби: 6H (метрична), 2B (британська). Забезпечує хороше прилягання між приварними гайками квадратної форми та болтом.

（3）Довжина різьби: забезпечує достатню довжину зачеплення різьби.

（4）Орієнтація різьби: вхідний кінець може мати фаски для легкого вставлення болта.

Часті запитання

（1）Для якого методу зварювання підходять зварювальні гайки квадратної проекції? Які параметри?

Найбільш поширеним методом є контактне зварювання. Візьмемо як приклад зварювання гайки з низьковуглецевої сталі M8 на пластину з низьковуглецевої сталі товщиною 1,5 мм. Орієнтовні параметри: сила струму 8–11 кА, тиск на електроді 2,5–4,0 кН, частота зварювання 8–15 циклів (приблизно 0,16–0,3 секунди).

（2）Яким стандартам відповідають квадратні зварювальні гайки?

Ми суворо дотримуємося DIN 928 (німецький стандарт, найбільш поширений у світі), ASME B18.1 (американський стандарт) і GB/T 13681.2 (китайський національний стандарт).

（3）Як забезпечити ефективність зварювання гайок?

Основою ефективності зварювання є те, що вміст вуглецю має бути ≤ 0,25%. Ми проводимо спектральний аналіз кожної партії сировини, щоб переконатися в її хімічному складі. При цьому висота і форма виступів суворо контролюються в межах допуску.
