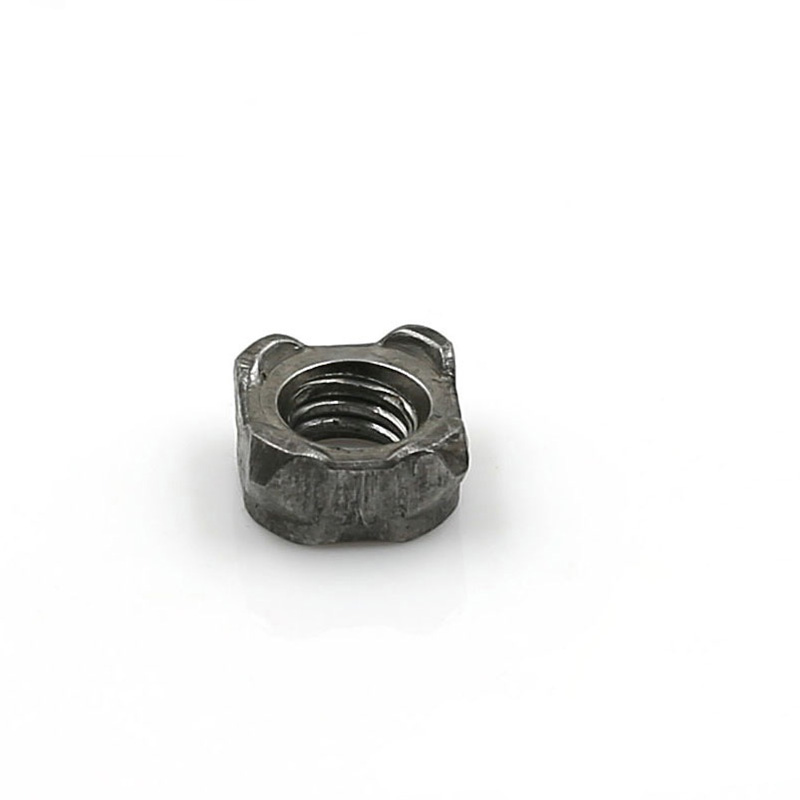

Квадратна приварна гайка M8

Якщо ви шукаєте професійні кріплення, найновіша квадратна приварна гайка M8 від Xiaoguo® може стати вашим ідеальним вибором. Підходить для тильної сторони листового металу. При установці зовнішніх кріплень немає необхідності чіпати тильну сторону. Особливо підходить для закритих корпусів.

Модель:Q 371-1999

Надіслати запит

Опис продукту

Стандартні та ключові розміри

Квадратна зварювальна гайка M8 виготовляється в суворій відповідності до стандарту DIN 928:2013-12. Цей стандарт визначає розміри та технічні вимоги до квадратних зварювальних гайок з грубою різьбою від M4 до M16 і тонкою різьбою від 8 мм до 16 мм. Сорт продукту - клас А.

Параметр	Значення (мм)	Толерантність
Специфікація нитки	М8 × 1,25	-
Ширина краю (s / sw)	14 мм	±0,3
Ширина діагоналі (e)	18 мм	±0,6
Загальна товщина (м1 / год)	6,5 мм	±0,3
Діаметр головки (dk)	12,8 мм	-
Висота точки виступу	1,0 мм	±0,1
Увігнутий точковий кут	45°	±5°

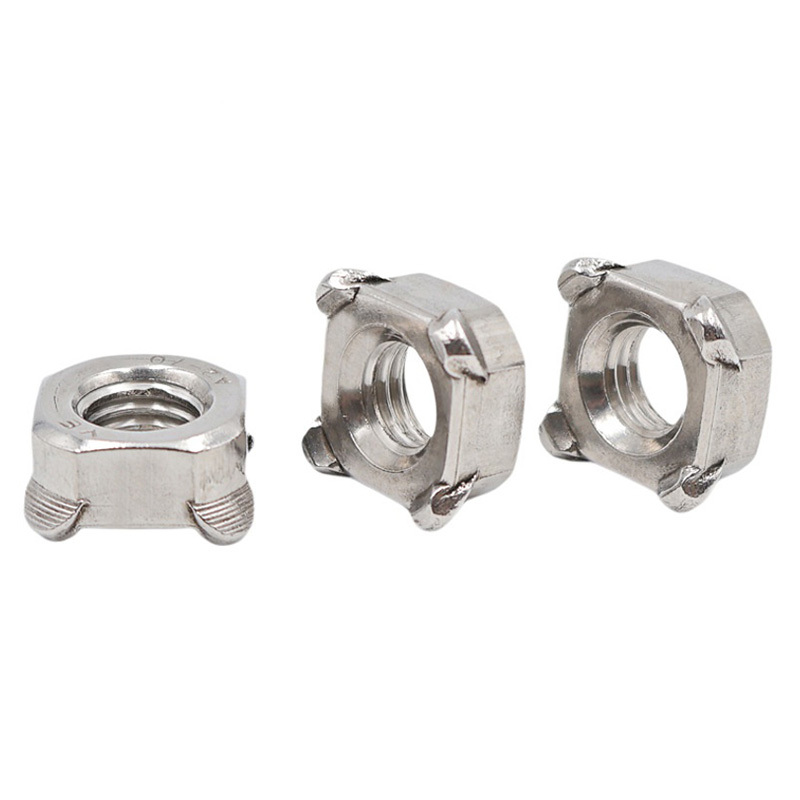

M8 Square Weld Nut

Структурний тип

Квадратна зварювальна гайка M8 поділяється на два типи залежно від того, має вона позиціонуючий штифт чи ні: тип без штифта та тип із штифтом.

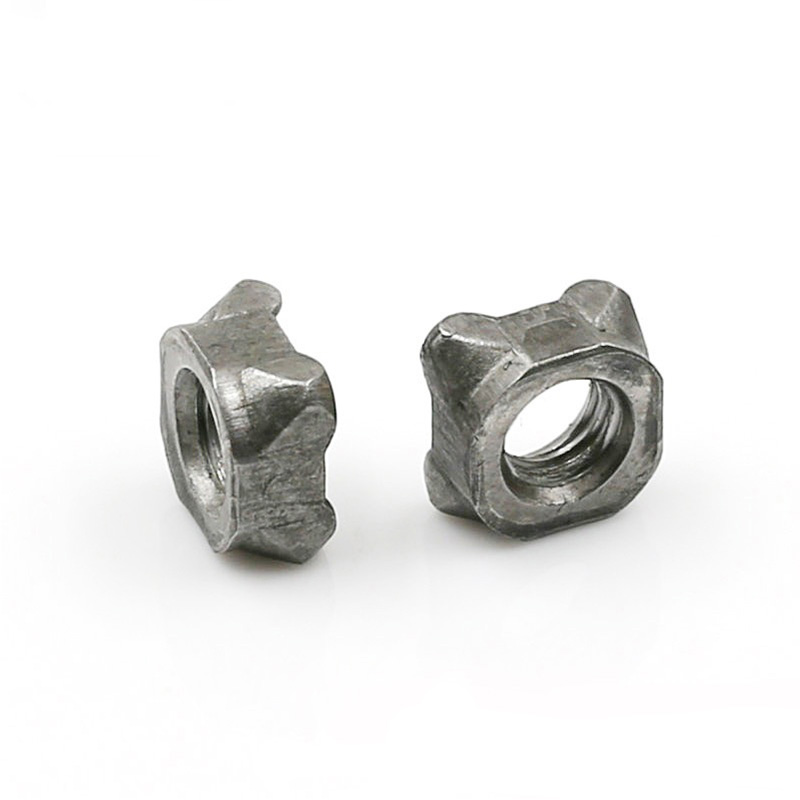

（1）Не пілотований

Опис:

Квадратної форми, ширина протилежних сторін 14 мм. Нижня поверхня має чотири напівсферичні зварювальні виступи, рівномірно розподілені по чотирьох кутах, без напрямних штифтів. Нижня поверхня плоска, зі специфікацією M8 × 1,25 і точністю 6H.

Принцип роботи:

Під час зварювання позиціонування досягається за допомогою установочних штифтів на нижньому електроді або квадратних отворів на деталі. Чотири виступи плавляться одночасно під час контактного зварювання, утворюючи однорідний зварний стрижень.

Застосовні сценарії:

Якщо в квадратному отворі деталі вже є квадратна приварна гайка M8 або якщо позиціонування надійне,

можна застосувати ручне або напівавтоматичне зварювання.

Це підходить для економічно чутливих програм із низькими вимогами до точності позиціонування.

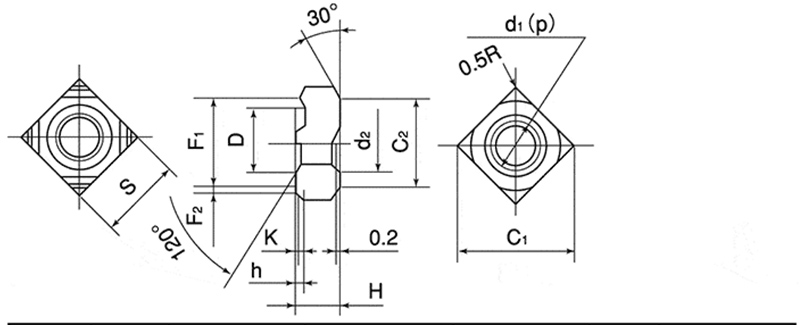

M8 Square Weld Nut

d	p	S		H		h		K	D
Номінальний діаметр	крок	BasicDimension	Толерантність	BasicDimension	Толерантність	BasicDimension	Толерантність	Основний розмір (приблизний)	BasicDimension	Толерантність
M4	0.7	9.0	0 × 0,2	3.2	±0,15	0.8	0 × 0,2	0.2	7.0	一0,1 一0,3
M5	0.8	10.0		4.0		0.8		0.2	7.0
M6	1.0	11.0		5.0		0.8		0.2	9.0
M8	1.25	13.0		6.0	±0,2	0.8		0.2	11.0

（2）Пілотований

Опис:

Форма квадратна, ширина протилежних сторін зазвичай становить 14 мм. Присутні чотири кутові виступи на нижній поверхні разом із центральним напрямним штифтом. Діаметр направляючого штифта зазвичай становить 9,6 мм або 11,6 мм (залежно від вимог замовника). Висота направляючого штифта становить 1,5 мм, 2,0 мм або 2,5 мм, що відповідає товщині основного матеріалу. Різьба M8 × 1,25, з точністю 6H.

Принцип роботи:

Направляючий штифт вставляється в попередньо просвердлений позиціонуючий отвір заготовки, щоб досягти точного позиціонування та запобігти зсуву квадратної приварної гайки M8 під час зварювання. У той же час напрямний штифт також до певної міри ефективно блокує потрапляння зварювальних бризок в різьбовий отвір.

Застосовні сценарії:

Автоматизована робота-зварювальна лінія (з високими вимогами до позиціонування)

Коли заготовка не має квадратних отворів і позиціонується виключно круглими отворами

Застосування, де необхідно запобігти блокуванню різьби зварювальним шлаком
