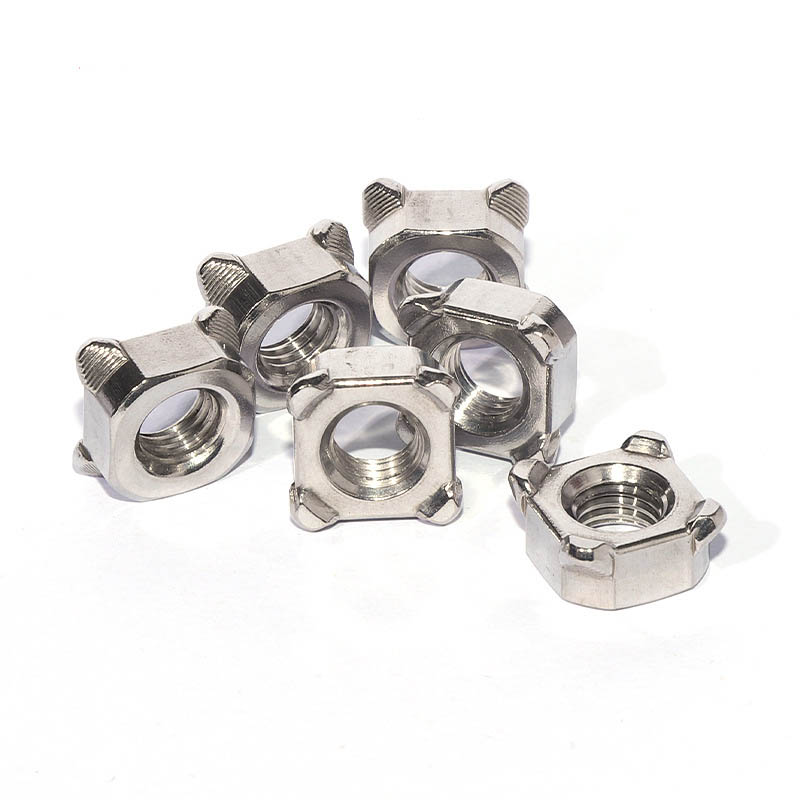

Квадратна приварена гайка M8

Xiaoguo® з Китаю постачає квадратну зварну гайку M8, яка доступна для тестування зразків. Його квадратна форма дозволяє легко вирівнювати його з автоматичною системою подачі вібраційного лотка, і він підходить для високошвидкісних операцій складальної лінії.

Модель:Q 371-1999

Надіслати запит

Опис продукту

（1）Визначення продукту

Гайка M8 Square Welded Nut - це спеціальний кріпильний елемент квадратної форми з чотирма зварними виступами в нижніх кутах. Він міцно закріплений на металевому листі за допомогою опорного точкового зварювання та забезпечує надійне внутрішнє різьблення для наступних болтових з’єднань. Ця гайка відповідає стандарту DIN 928 і є однією з найпоширеніших специфікацій зварювальних гайок у таких галузях, як автомобільна, побутова техніка та сільськогосподарська техніка.

（2）забезпечувати виконання стандартів

Гайка M8 Square Welded Nut виробляється в суворій відповідності до стандарту DIN 928:2013-12. Цей стандарт визначає розміри та технічні вимоги для квадратних зварних гайок з крупною різьбою від M4 до M16 і тонкою різьбою від 8 мм до 16 мм. Клас продукту — A. Стандарт DIN 928 вимагає, щоб сталь, яка використовується для зварних гайок, містила вміст вуглецю ≤0,25 %, щоб забезпечити гарну ефективність зварювання.

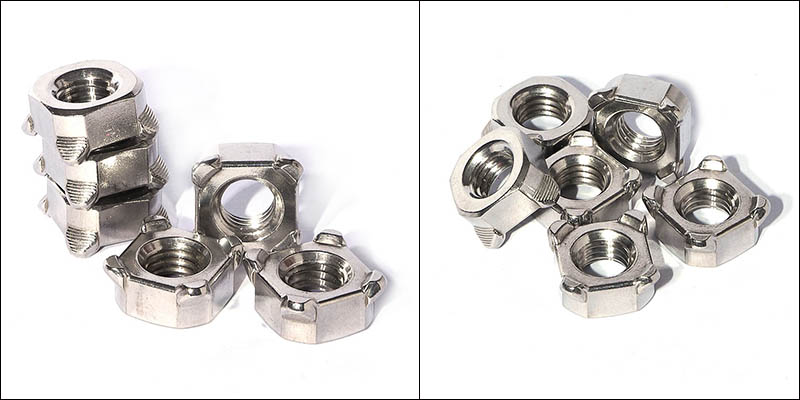

M8 Square Welded Nut

Параметри процесу зварювання

Параметри зварювання є ключовим фактором для забезпечення якості зварювання. Параметри зварювання квадратної звареної гайки M8 необхідно регулювати відповідно до матеріалу базової плити та її товщини тощо. Нижче наведені контрольні параметри за типових робочих умов:

（1）Зварювальний струм

Рекомендоване значення 5000 - 8000 А

Для малогабаритних гайок (типу М4-М6) струм можна регулювати в межах 3000 - 5000 А; для середніх (М8-М10), наприклад, Гайка квадратна приварена М8, зварювальний струм 5000 - 8000 А; для великогабаритних (М12 і вище) потрібно 8000 - 10000 А

（2）Тиск електрода

Рекомендоване значення 2,5 - 4,0 кН

Тиск має спричинити рівномірне сплющення кількох виступів приблизно на 1/3 перед подачею живлення. Якщо тиск занадто високий, виступи можуть передчасно сплющитися; якщо він занадто низький, це може призвести до бризок.

（3）Час зварювання

Рекомендоване значення становить 8–15 циклів (приблизно 0,16–0,3 секунди)

Час зварювання менший, ніж час точкового зварювання в тій самій точці зварювання. Після визначення відповідного тиску та струму електрода відрегулюйте їх, щоб отримати задовільні точки зварювання.

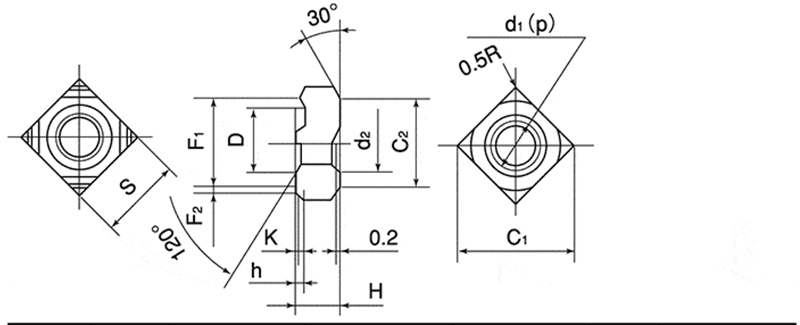

M8 Square Welded Nut

d	p	S		H		h		K	D
Номінальний діаметр	крок	BasicDimension	Толерантність	BasicDimension	Толерантність	BasicDimension	Толерантність	Основний розмір (приблизний)	BasicDimension	Толерантність
M4	0.7	9.0	0 × 0,2	3.2	±0,15	0.8	0 × 0,2	0.2	7.0	一0,1 一0,3
M5	0.8	10.0		4.0		0.8		0.2	7.0
M6	1.0	11.0		5.0		0.8		0.2	9.0
M8	1.25	13.0		6.0	±0,2	0.8		0.2	11.0

Перевірка якості

Щоб перевірити міцність зварювання гайок, необхідно провести контроль якості після зварювання. Основні методи включають:

（1）Випробування крутного моменту: вставте відповідний болт у приварену гайку та додайте вказаний крутний момент за допомогою динамометричного ключа. Якщо квадратна приварена гайка M8 не обертається і місце зварювання не розірвано, вона вважається кваліфікованою.

（2）Випробування сили виштовхування: прикладіть осьову силу виштовхування до звареної гайки та зафіксуйте максимальне навантаження на розрив за допомогою універсальної випробувальної машини. Злам повинен відбуватися в матеріалі основи.

（3）Візуальний огляд: проведіть візуальний огляд, щоб перевірити, чи гайки нахилені, чи вони повністю контактують з листовим матеріалом, чи немає бризок або тріщин. Одночасно за допомогою вимірювального блоку перевірте, чи різьблення не деформувалися внаслідок зварювання.
