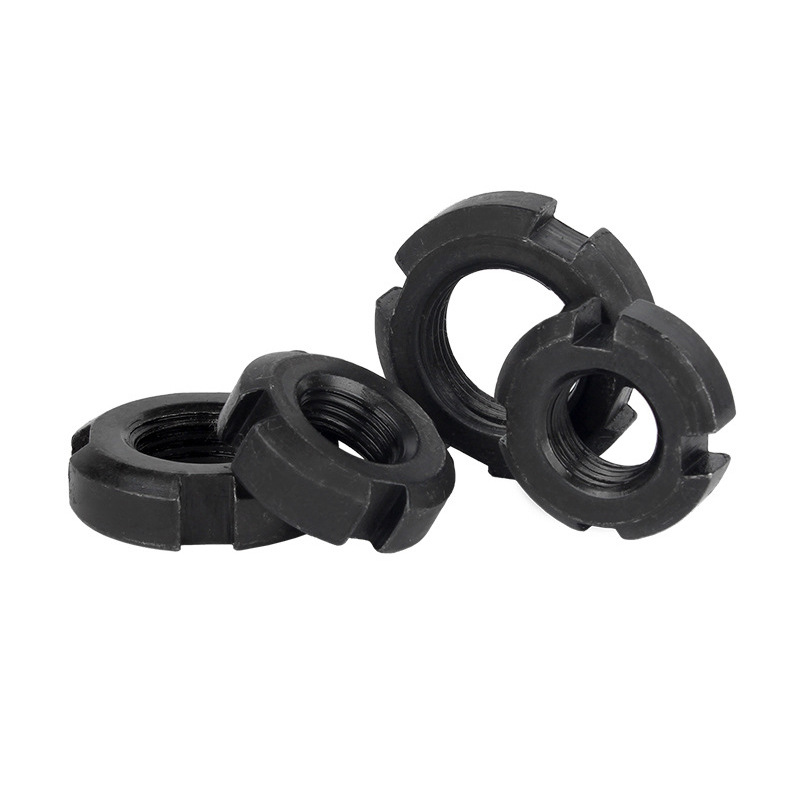

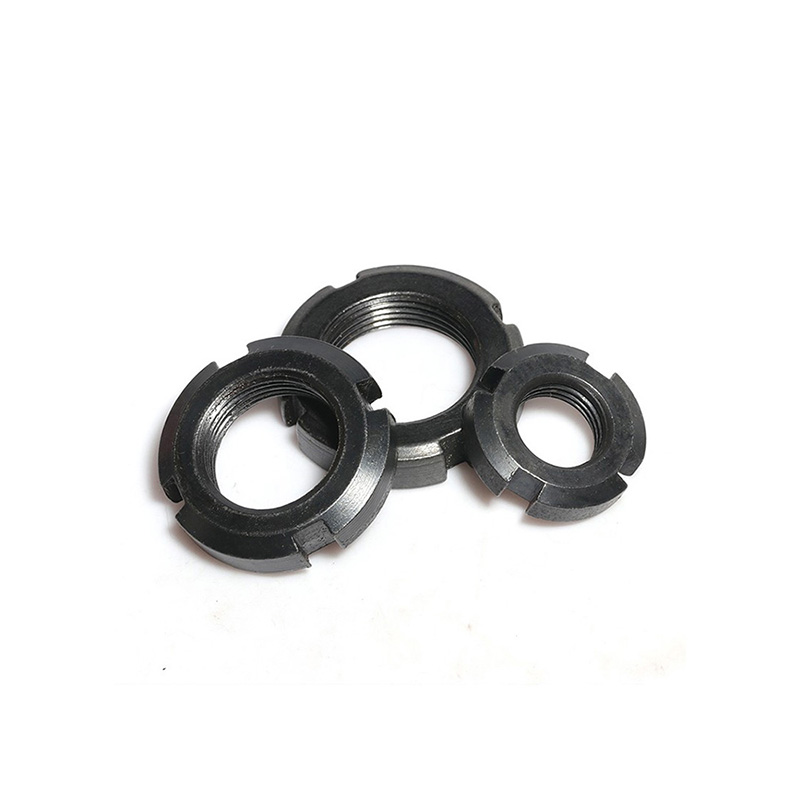

Кругла гайка з прорізом

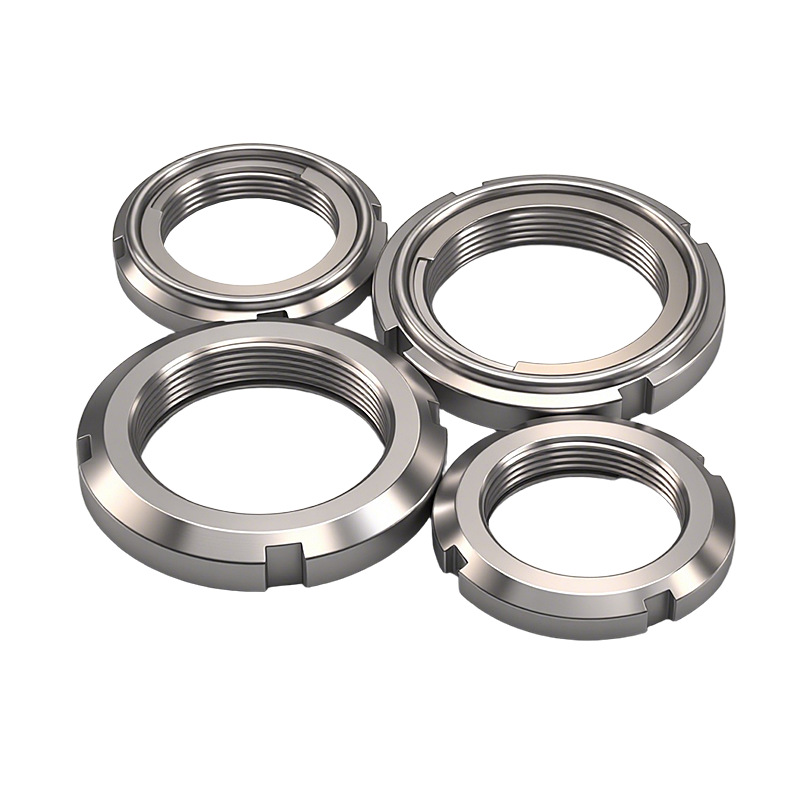

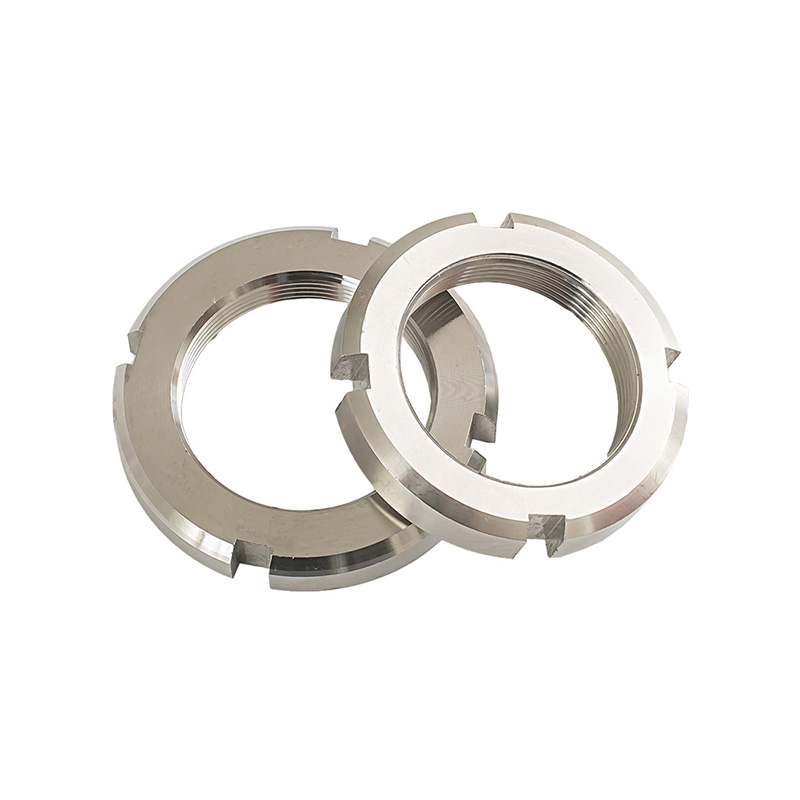

Кругла гайка Xiaoguo® із шліцом, виготовлена в Китаї, відповідає національним стандартам GB812, німецькому стандарту DIN 981 і міжнародному стандарту ISO 7718. Таким чином, розмір і точність різьблення продукту суворо регулюються та відстежуються. Кругла гайка з прорізом. Безкоштовний зразок. Ми надамо вам цей зразок на ранньому етапі нашої співпраці.

Надіслати запит

Опис продукту

Процес налаштування

Звичайний процес налаштування для нестандартної круглої гайки з прорізом:

（1）Інформація про попит: Чітко визначте вимоги до функцій продукту, розмірів, матеріалів тощо.

（2）Підтвердження креслень: надайте 2D/3D креслення та зв’яжіться з інженерами, щоб підтвердити розміри та допуски.

（3）Виробництво зразків: прес-форма виготовляється для виготовлення зразків, і після того, як вони пройдуть випробування та перевірку, фотографії та відео будуть надані клієнтам.

（4）Масове виробництво: після того, як замовник підтвердить, що зразок кваліфікований, починається етап масового виробництва.

（5）Перевірка якості під час доставки: Ретельні перевірки проводяться перед відправленням, а звіти про якість надаються разом із товаром.

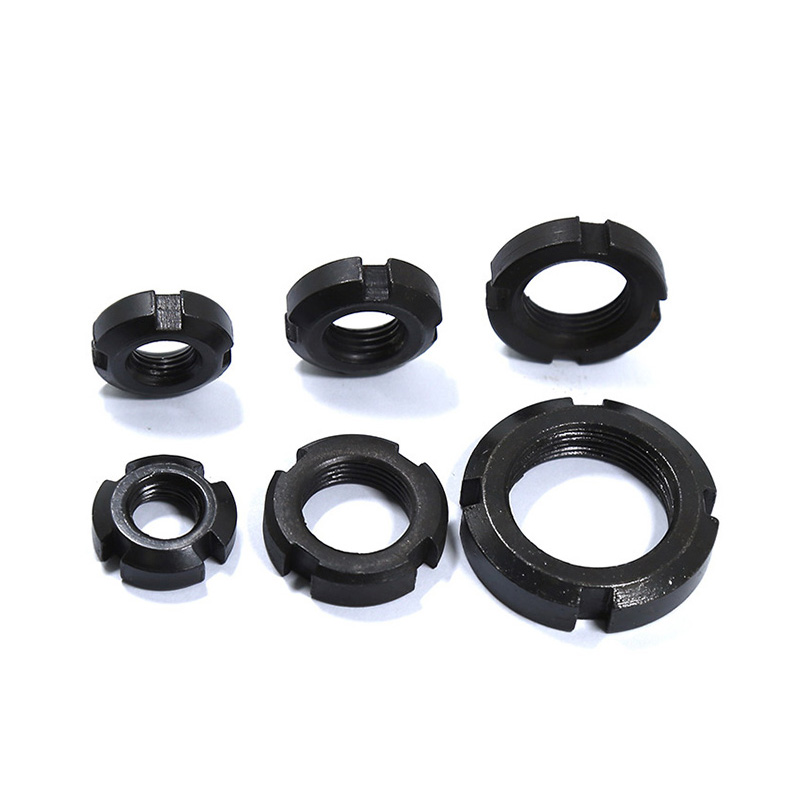

Round Nut with Slot

Настроювані основні аспекти

Нестандартна послуга налаштування для круглої гайки з прорізом є дуже зрілою. Майже всі ключові параметри можна гнучко регулювати відповідно до фактичного використання.

（1）Розміри та характеристики:

Регулювання повного розміру: можна налаштувати зовнішній діаметр, внутрішній діаметр і товщину (висоту).

Спеціальне налаштування: можуть бути надані індивідуальні версії, такі як подовжені, ступінчасті, з глухими отворами тощо.

（2）Параметри потоку:

Різноманітні стандарти різьби: на додаток до звичайно використовуваних метричних тонких різьб, він також підтримує метричну грубу різьбу, американську стандартну різьбу та британську стандартну різьбу тощо.

Спеціальний тип різьби: нитки можна налаштувати відповідно до вимог.

（3）Вибір матеріалу:

Металеві матеріали: вуглецева сталь, легована сталь, нержавіюча сталь, латунь, алюмінієвий сплав, титановий сплав тощо.

Неметалеві матеріали: для деяких спеціальних застосувань можна використовувати нейлон і PEEK.

（4）Механічні властивості:

Ступінь міцності: настроювані опції для круглої гайки з прорізом включають такі класи, як 4,8, 8,8, 10,9 і 12,9, призначені для задоволення різноманітних вимог до продуктивності.

Механічні індикатори: можна налаштувати відповідно до фактичних вимог.

（5）Обробка поверхні:

Включаючи такі процеси, як гальванізація, чорніння, дактронне покриття та нікелювання.

（6）Слотовий тип конструкції:

Відповідно до вимог щодо запобігання ослабленню або монтажу, можна спроектувати різну кількість, ширину, глибину або спеціальні форми пазів.

（7）Нестандартні стандарти: підтримка перетворення нестандартних версій для різних стандартних систем, таких як національні стандарти (GB), німецькі стандарти (DIN), американські стандарти (ANSI) і японські стандарти (JIS).

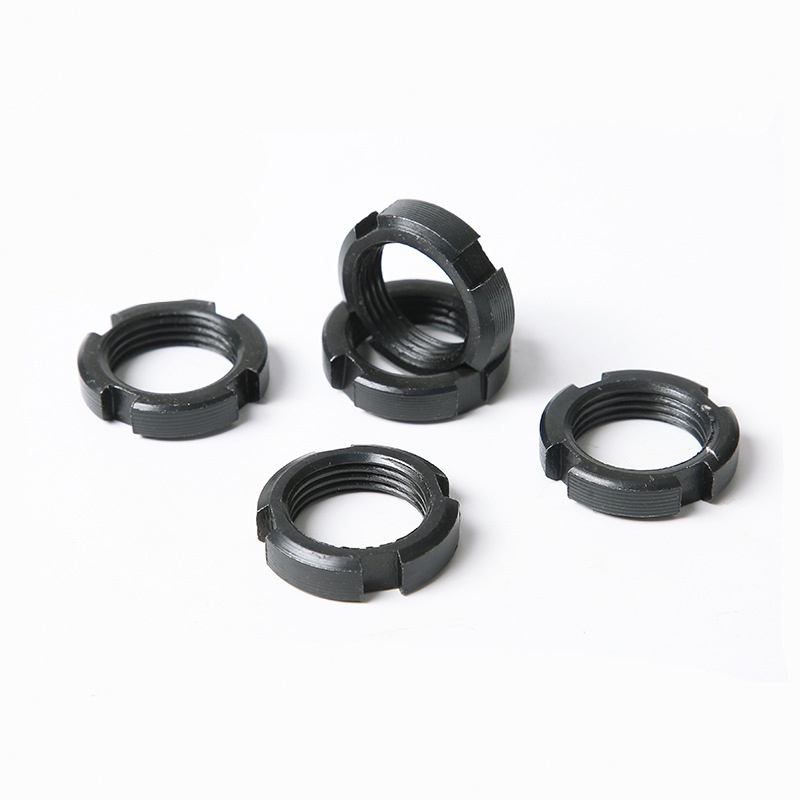

Round Nut with Slot

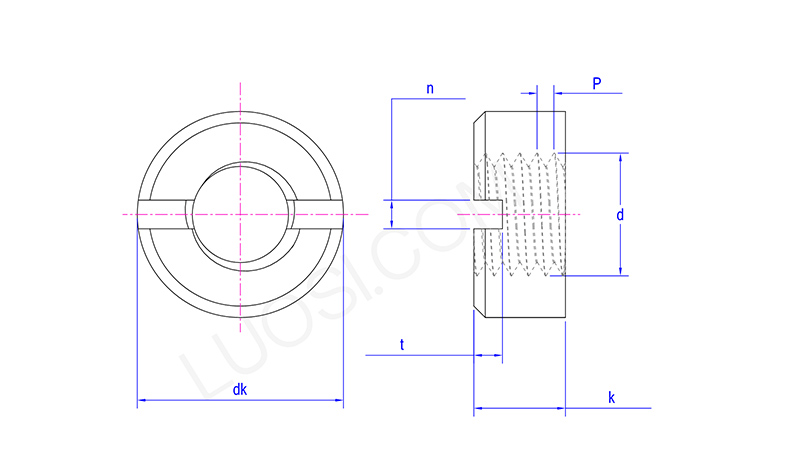

Пн	M3.5	M4	M5	M6	M8	M10	M12	M14	M16	M18	М20
P	0.6	0.7	0.8	1	1.25	1.5	1.75	2	2	2.5	2.5
dk макс	7	8	9	11	14	18	21	24	26	29	32
dk хв	6.64	7.64	8.64	10.57	13.57	17.57	20.48	23.48	25.48	28.48	31.38
k макс	3	3.5	4.2	5	6.5	8	10	11	12	13	14
k хв	2.75	3.2	3.9	4.7	6.14	7.64	9.64	10.57	11.57	12.57	13.57
n хв	1.46	1.46	2.06	2.56	3.06	3.57	4.07	4.07	4.07	4.07	5.07
n макс	1.71	1.71	2.31	2.81	3.31	3.87	4.37	4.37	4.37	4.37	5.37
t хв	1	1.2	15	2	2.5	3.2	3.8	3.8	3.8	4.8	4.8
t макс	1.40	1.60	1.90	2.4	3	3.7	4.3	4.3	4.3	5.5	5.5
