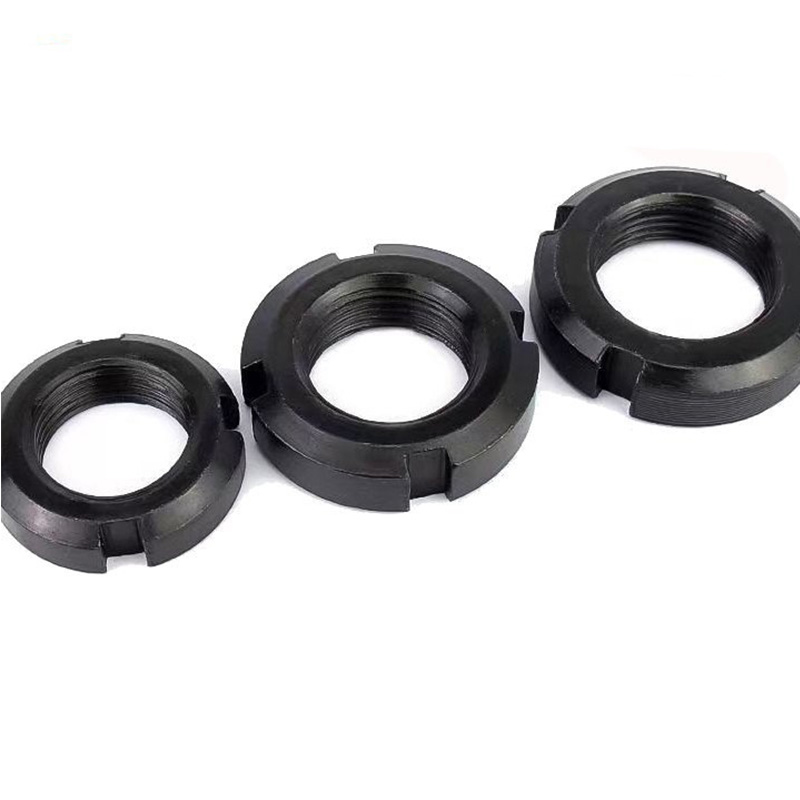

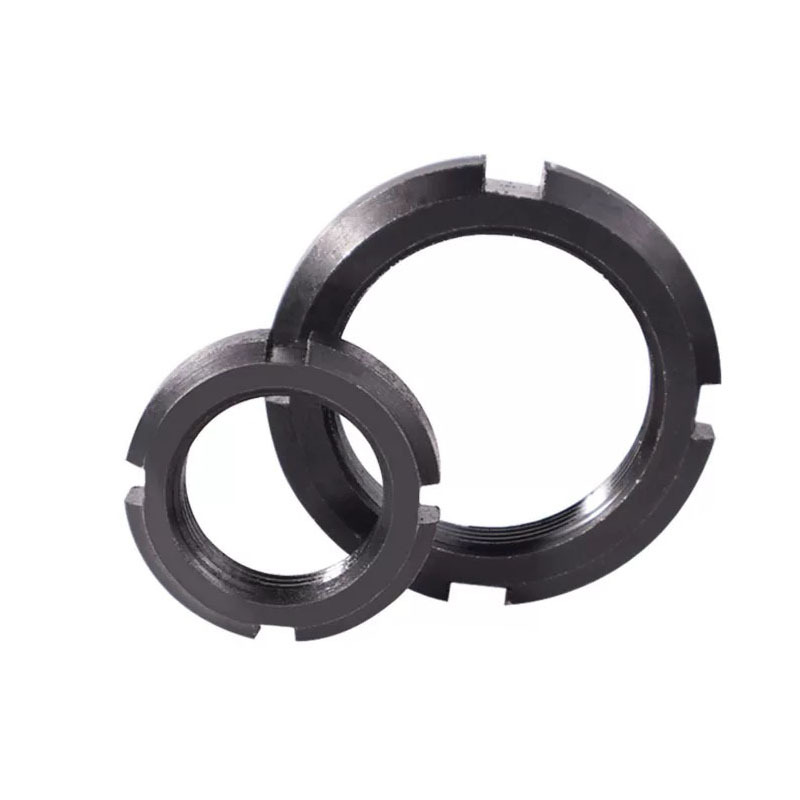

Гайка DIN 1804

Китайський постачальник і виробник Xiaoguo® спеціалізується на гайці DIN 1804, яку можна використовувати повторно. Продукт забезпечує високу економічну ефективність і може ефективно скоротити витрати на технічне обслуговування в довгостроковій перспективі. Купуючи гайки Bulk DIN 1804, ви отримаєте більш вигідну ціну.

Надіслати запит

Опис продукту

Інструменти для встановлення

Хоча гайка DIN 1804 має просту конструкцію, правильна установка є ключем до забезпечення її фіксації.

（1）Основний інструмент: гайковий ключ (необхідно використовувати), загальний стандарт DIN 1810.

Існують різні форми:

1）Фіксований тип із піднятим носиком: відповідає стандарту DIN 1810, це найпоширеніший стандартний варіант.

2）Шарнірний/регульований тип: один інструмент охоплює кілька специфікацій, підходить для ситуацій із змінними умовами роботи.

3）Тип набору: наприклад, набір із 8 частин, що містить різні характеристики, що полегшує централізоване керування та використання.

（2）Допоміжні інструменти: Динамометричний ключ: щоб забезпечити точне керування силою блокування, багато гайкових ключів розроблено з квадратними язичками, які можна під’єднати до динамометричних ключів. （3）Аксесуари, що запобігають ослабленню: щоб досягти ефекту, що запобігає ослабленню, гайку потрібно поєднати з відповідним пристроєм, що запобігає ослабленню, наприклад, фіксуючу шайбу або клей для фіксації різьби.

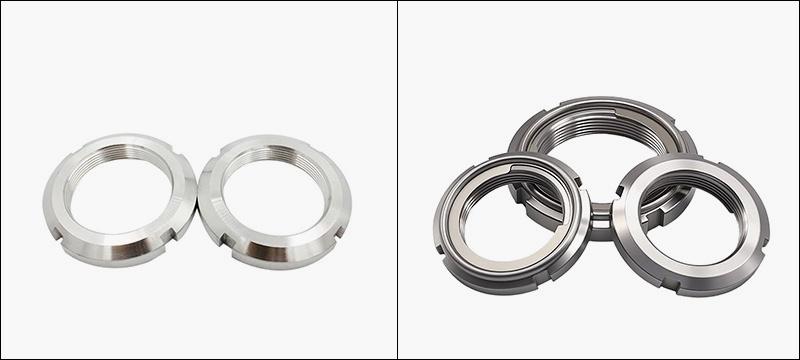

DIN 1804 Nut

Етапи встановлення

（1）Підготовка перед встановленням

Перевірте специфікації: переконайтеся, що специфікація різьби гайки DIN 1804 відповідає різьбі вала.

Перевірка чищення: Ретельно очистіть вал, різьблення гайки та сполучаються поверхні шпонки та перевірте, чи немає задирок чи пошкоджень.

Перевірте несучу поверхню: Під час монтажу сторона гайки з точно обробленою поверхнею повинна бути звернена до опори або торця заготовки.

（2）Початкове затягування

Вставлення вручну: заздалегідь вирівняйте гайку з кінцем вала, а потім вставте її вручну на 2-3 оберти.

（3）Пристрій, що запобігає ослабленню

Встановіть стопорну шайбу згідно зі схемою запобігання розкручування (внутрішній язичок повинен збігатися з шпонковим пазом на валу) або нанесіть фіксатор різьби.

（4）Остаточне затягування

Обережно вставте виступаючий носик гайкового ключа в паз гайки (зауважте, що, починаючи зі специфікації M45x1,5, гайка має 6 пазів, і вам потрібно прикладати зусилля більш рівномірно)

（5）Блокування та підтвердження

Використання механічного антирозкручування (стопорне кільце): Після затягування гайки, зігніть зовнішній язичок кільця та вставте його в будь-який паз гайки, щоб досягти механічної фіксації.

Використовуйте хімічний антирозкручувач (клей для фіксації різьби): нанесіть його після очищення різьби та перед затягуванням і зачекайте, поки він затвердіє.

Остаточна перевірка: Використовуйте динамометричний ключ, щоб повторно перевірити крутний момент.

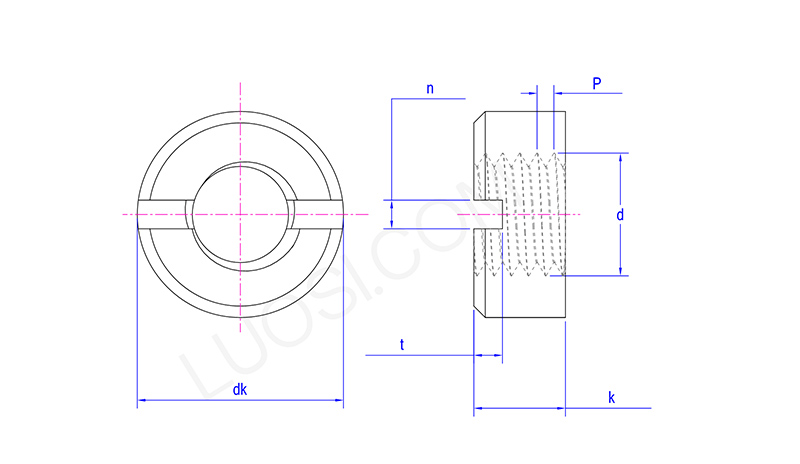

DIN 1804 Nut

Пн	M3.5	M4	M5	M6	M8	M10	M12	M14	M16	M18	М20
P	0.6	0.7	0.8	1	1.25	1.5	1.75	2	2	2.5	2.5
dk макс	7	8	9	11	14	18	21	24	26	29	32
dk хв	6.64	7.64	8.64	10.57	13.57	17.57	20.48	23.48	25.48	28.48	31.38
k макс	3	3.5	4.2	5	6.5	8	10	11	12	13	14
k хв	2.75	3.2	3.9	4.7	6.14	7.64	9.64	10.57	11.57	12.57	13.57
n хв	1.46	1.46	2.06	2.56	3.06	3.57	4.07	4.07	4.07	4.07	5.07
n макс	1.71	1.71	2.31	2.81	3.31	3.87	4.37	4.37	4.37	4.37	5.37
t хв	1	1.2	15	2	2.5	3.2	3.8	3.8	3.8	4.8	4.8
t макс	1.40	1.60	1.90	2.4	3	3.7	4.3	4.3	4.3	5.5	5.5

Інструкції з монтажу

（1）Не плутайте несучі поверхні: переконайтеся, що добре оброблена поверхня d3 знаходиться в тісному контакті, а шорстка поверхня спрямована в напрямку роботи інструменту.

（2）Значення крутного моменту має вирішальне значення: надмірно високий крутний момент може пошкодити різьбу або спричинити деформацію валу; недостатньо високий крутний момент призводить до недостатнього зусилля попереднього затягування, що робить гайку DIN 1804 схильною до ослаблення.

（3）Належне використання інструментів: Переконайтеся, що розмір торцевого ключа точно відповідає зовнішньому діаметру гайки, щоб уникнути пошкодження шліца.

（4）Потрібно враховувати силу попереднього натягу: при використанні для попереднього натягу підшипника необхідно точно встановити силу попереднього натягу професійними методами.

（5）Регулярний огляд: під час початкової експлуатації обладнання або після капітального ремонту необхідно проводити регулярні перевірки стану фіксації гайок, щоб запобігти ослабленню.
