Зовнішні зубчасті стопорні шайби

Придбайте зовнішні зубчасті стопорні шайби Xiaoguo®, які чудово підходять для кріплень великого розміру. Зовнішні зубці шайб забезпечать більшу площу фіксації при використанні з великогабаритними кріпленнями, що забезпечує більш надійний ефект.

Надіслати запит

Опис продукту

Типи зовнішніх зазубрених зубчастих стопорних шайб в основному класифікуються на основі таких аспектів, як структура зуба, міцність на навантаження та спеціальні функції.

（1）DIN 6798

Стандарт DIN 6798 є найбільш широко використовуваною специфікацією для зовнішніх зубчастих стопорних шайб, і він в основному складається з трьох форм:

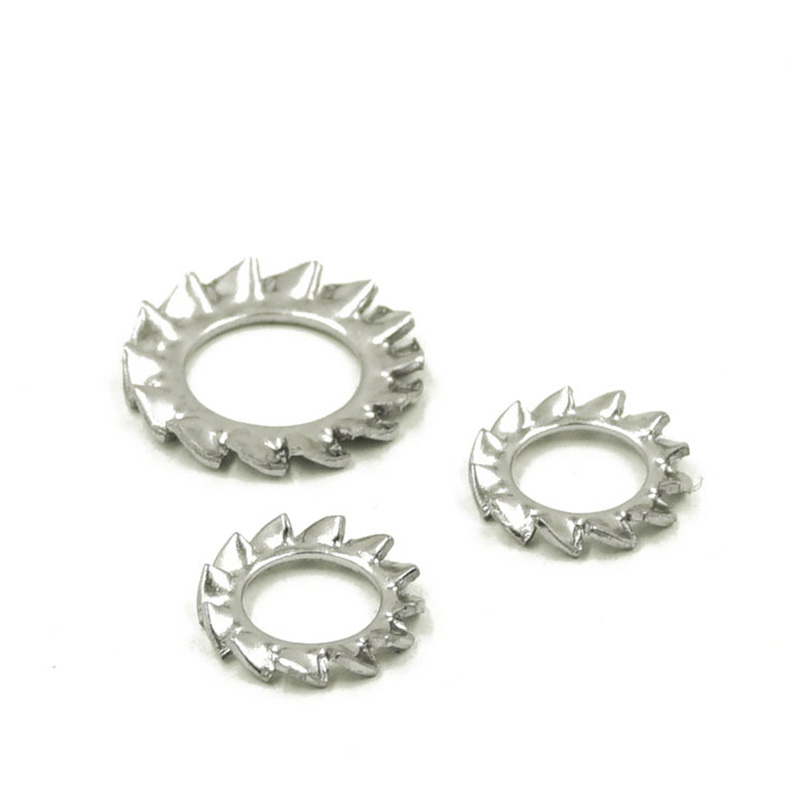

①Зовнішнє зубчасте стопорне кільце

Зуби знаходяться на зовнішньому кільці та розташовані внахлест, забезпечуючи найбільшу площу контакту.

②Внутрішнє зубчасте стопорне кільце

Зубці знаходяться на внутрішньому кільці і підходять для гвинтів з малою головкою.

③Конічне ребристе стопорне кільце

Конічна конструкція, потайний кут 90°

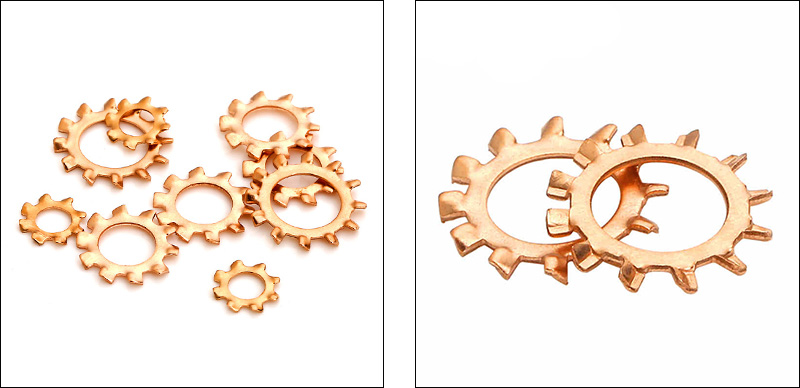

Outer Serrated Toothed Lock Washers

（2）BW проти EOW

Відповідно до класифікації міцності зовнішні зубчасті стопорні шайби поділяються на стандартні та важкі.

① BW Стандартний тип

Він має регулярну глибину зуба, підходить для звичайного промислового використання та звичайних монтажних робіт. Загальне використання: електронні товари, загальні машини, обладнання для автоматизації.

② EOW Heavy Duty Тип

Він оснащений глибшими зубцями та кращими характеристиками захисту від ослаблення, підходить для місць із сильною вібрацією та великим навантаженням. Загальне використання: автозапчастини, машини з високою вібрацією, будівельні проекти та сталеві конструкції.

（3）Спеціальна функція

①EOW Перекриття

Спеціальна зубна структура, що перекривається, спеціально розроблена для застосування з відносно слабким крутним моментом. У порівнянні зі звичайним типом зовнішніх зубів, він підходить для нерівних опорних поверхонь, має більшу площу контакту та сприяє розподілу навантаження.

②Велика/вузька стрічка

Відповідно до вимог різних областей застосування, (RDEFL/RDIFL) і (RDIFS) надаються для задоволення різноманітних вимог до зони контакту.

③Подвійна зубчаста шайба RDD

Як внутрішня, так і зовнішня поверхні мають зубчасті зубці, що підходить для застосувань, де потрібні більш високі вимоги до запобігання ослабленню.

FAQ

（1）Чи ефективні зовнішні зубчасті стопорні шайби проти сильної вібрації?

Так, зовнішня зубна прокладка більше підходить для середовища з високою вібрацією, ніж внутрішня зубна прокладка, оскільки вона має більшу площу контакту між зубами та глибше зачеплення.

（2）Чи пошкодять зуби м’які матеріали, такі як алюміній або пластик?

Це вірно. Гострі зуби впиваються в м’які матеріали та залишають вм’ятини або навіть тріщини. Для алюмінієвих деталей ви можете помістити плоску шайбу між стопорною шайбою та деталлю, щоб виконувати роль буфера. Що стосується пластикових деталей, не використовуйте зовнішні зубчасті шайби безпосередньо. Краще вибрати внутрішні зубчасті шайби або замість них використовувати більшу плоску шайбу.

（3）Яка типова твердість зовнішніх зубчастих стопорних шайб із пружинної сталі?

Після термічної обробки твердість зазвичай HRC 40–50 (приблизно 400–530 HV).

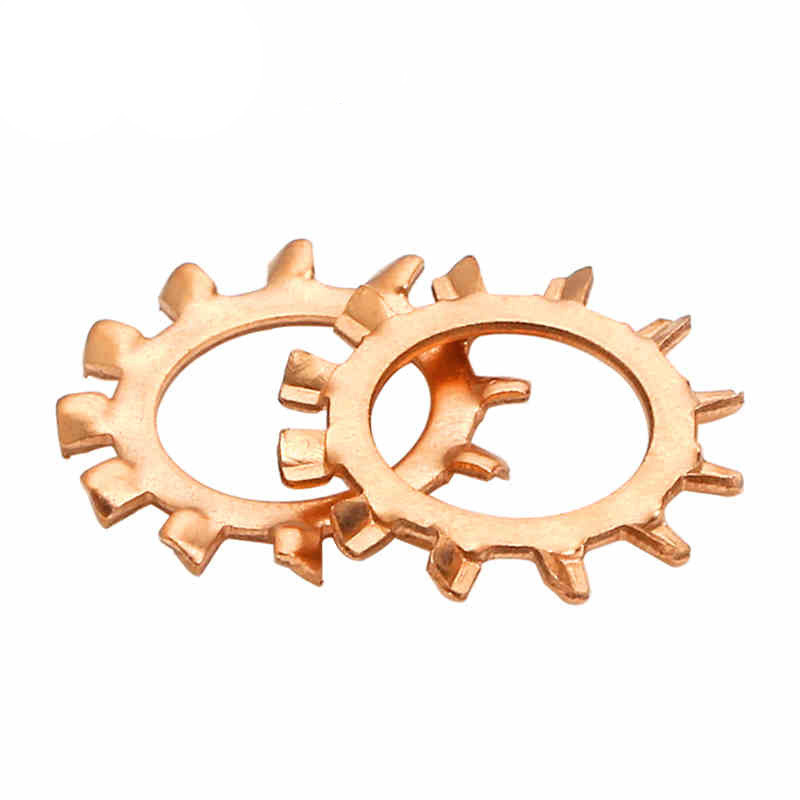

Outer Serrated Toothed Lock Washers

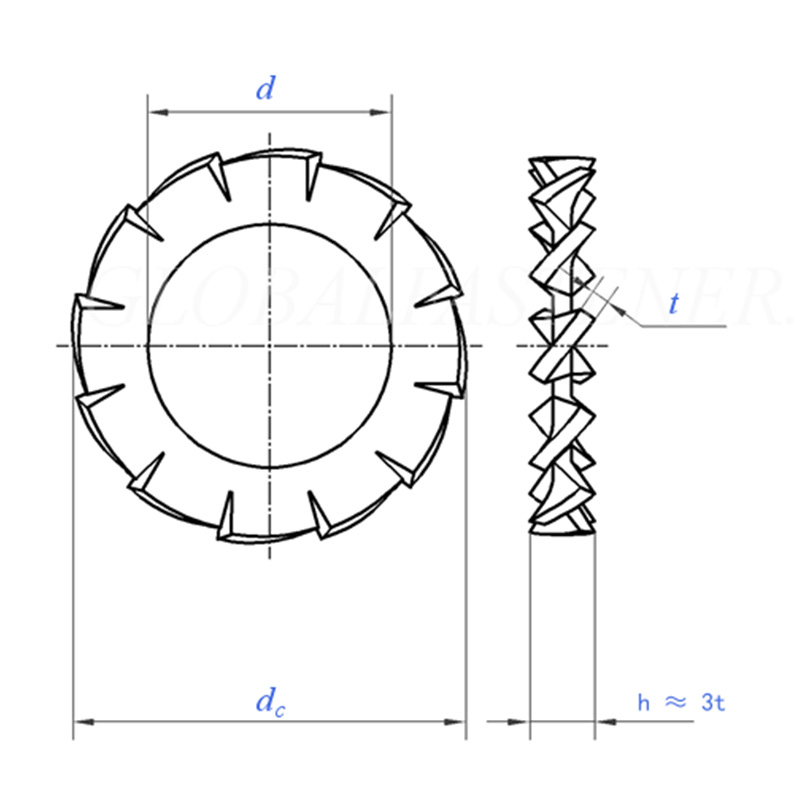

Розмір		1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	min=номінальний розмір	1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	макс	1.84	2.34	2.84	3.38	3.88	4.48	5.48	6.62	7.62	8.62
dc	max=номінальний розмір	3.6	4.5	5.5	6	7	8	10	11	12.5	15
dc	хв	3.3	4.2	5.2	5.7	6.64	7.64	9.64	10.57	12.07	14.57
	t	0.3	0.3	0.4	0.4	0.5	0.5	0.6	0.7	0.8	0.8
Кількість зубів	хв	9	9	9	9	10	11	11	12	14	14
за 1000 одиниць кг		0.02	0.03	0.045	0.06	0.11	0.14	0.28	0.36	0.5	0.8
Для номінального діаметра різьби		M1.6	M2	M2.5	M3	M3.5	M4	M5	M6	M7	M8

Розмір		10.5	13	15	17	19	21	23	25	28	31
d	min=номінальний розмір	10.5	13	15	17	19	21	23	25	28	31
d	макс	10.77	13.27	15.27	17.27	19.33	21.33	23.33	25.33	28.33	31.39
de	max=номінальний розмір	18	20.5	24	26	30	33	36	38	44	48
de	хв	17.57	19.98	23.48	25.48	29.48	32.38	35.38	37.38	43.38	47.38
	t	0.9	1	1	1.2	1.4	1.4	1.5	1.5	1.6	1.6
Кількість зубів	хв	16	16	18	18	18	20	20	20	22	22
за 1000 одиниць кг		1.25	1.6	2.3	2.9	5	6	7.5	8	12	14
Для номінального діаметра різьби		M10	M12	M14	M16	M18	М20	M22	M24	M27	М30
