Зовнішня зубчаста стопорна шайба

Зовнішня зубчаста стопорна шайба, виготовлена фабрикою Xiaoguo®, має чудову стійкість до ударів і запобігає ослабленню. Під час використання зовнішні зуби будуть вбудовані в головку болта та поверхню заготовки, таким чином запобігаючи ослабленню болта.

Надіслати запит

Опис продукту

Зовнішня зубчаста стопорна шайба – це прокладки, що запобігають ослабленню, із зубцями навколо зовнішнього краю. Зубці радіально виходять із зовнішнього кола шайби.

Коли ви закручуєте болти або гайки, ці зовнішні зуби захоплюються поверхнею деталі. Він збільшує тертя та утворює механічний замок, тому застібка не розв’язується легко.

Порівняно зі стопорними шайбами з внутрішніми зубами зовнішній тип зубів краще підходить для деталей із більшим зовнішнім розміром. Він рівномірно розподіляє тиск і забезпечує стійкий фіксуючий ефект. Внутрішня зубчаста прокладка в основному використовується під головками менших гвинтів, тоді як зовнішня зубчаста стопорна шайба в основному використовується під гайками або для кріплень з більшими головками.

Принцип роботи

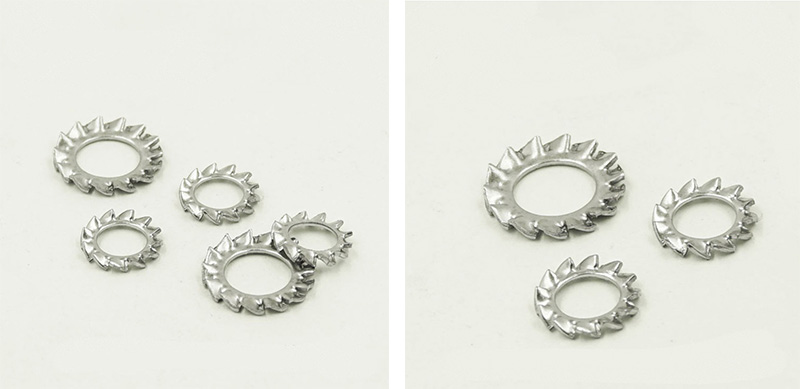

Outer Serrated Lock Washer

Принцип роботи зовнішньої зубчастої стопорної шайби насправді досить простий. Це в основному залежить від двох речей:

（1）Зуби врізаються прямо в контактну поверхню.

Цей вид шайби має коло гострих зубців на зовнішньому краю. Коли ви затягуєте болти або гайки, зуби притискаються до двох дотикових поверхонь: нижньої частини головки болта або гайки та поверхні встановленої частини.

Після того, як зубці занурюються, він працює як кільце зубців під застібкою. Якщо болт починає ослаблюватися природним чином, ці зуби міцно утримують його та не дають обертатися.

（2）Сама шайба забезпечує еластичність.

Зовнішня зубчаста стопорна шайба не зовсім плоска; він сам по собі має певний ступінь еластичності. Після стягування він розплющується, але матеріал завжди прагне повернутися до своєї первісної форми, тому він постійно прикладає силу, спрямовану вгору. Ця сила збільшує тертя між різьбами, зменшуючи ймовірність ослаблення гвинта.

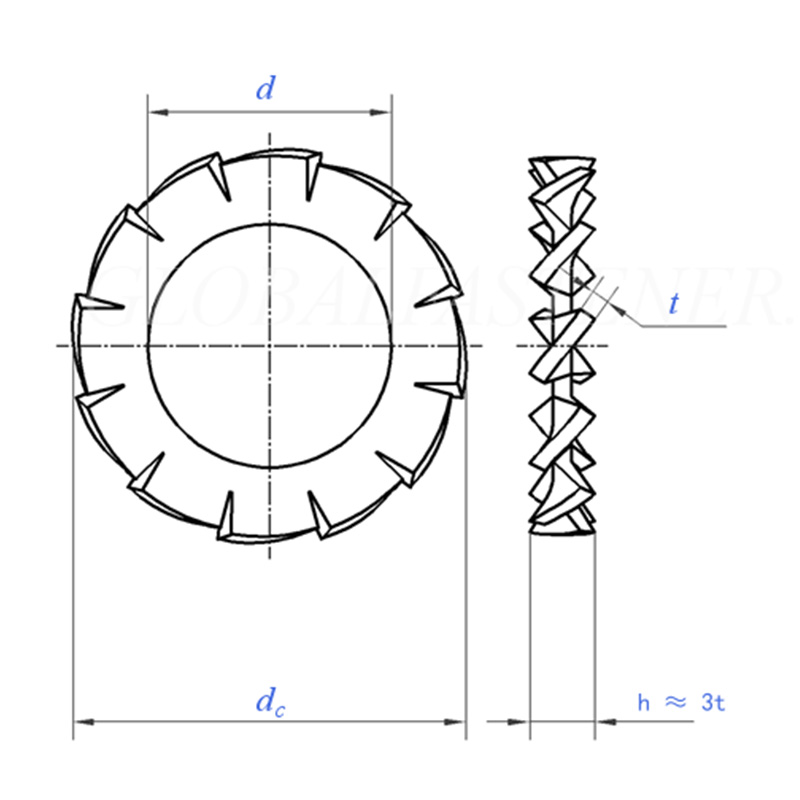

Outer Serrated Lock Washer

Розмір		1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	min=номінальний розмір	1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	макс	1.84	2.34	2.84	3.38	3.88	4.48	5.48	6.62	7.62	8.62
dc	max=номінальний розмір	3.6	4.5	5.5	6	7	8	10	11	12.5	15
dc	хв	3.3	4.2	5.2	5.7	6.64	7.64	9.64	10.57	12.07	14.57
	t	0.3	0.3	0.4	0.4	0.5	0.5	0.6	0.7	0.8	0.8
Кількість зубів	хв	9	9	9	9	10	11	11	12	14	14
за 1000 одиниць кг		0.02	0.03	0.045	0.06	0.11	0.14	0.28	0.36	0.5	0.8
Для номінального діаметра різьби		M1.6	M2	M2.5	M3	M3.5	M4	M5	M6	M7	M8

Розмір		10.5	13	15	17	19	21	23	25	28	31
d	min=номінальний розмір	10.5	13	15	17	19	21	23	25	28	31
d	макс	10.77	13.27	15.27	17.27	19.33	21.33	23.33	25.33	28.33	31.39
de	max=номінальний розмір	18	20.5	24	26	30	33	36	38	44	48
de	хв	17.57	19.98	23.48	25.48	29.48	32.38	35.38	37.38	43.38	47.38
	t	0.9	1	1	1.2	1.4	1.4	1.5	1.5	1.6	1.6
Кількість зубів	хв	16	16	18	18	18	20	20	20	22	22
за 1000 одиниць кг		1.25	1.6	2.3	2.9	5	6	7.5	8	12	14
Для номінального діаметра різьби		M10	M12	M14	M16	M18	М20	M22	M24	M27	М30

（1）Яка різниця між зовнішньою зубчастою стопорною шайбою та внутрішніми зубчастими стопорними шайбами?

Версія із зовнішнім зубом: Зуби розташовані по зовнішньому колі, підходить для кріплень з відносно великими головками.

Версія з внутрішнім зубом: Зубці розташовані по внутрішньому колі, з рівним гладким зовнішнім краєм. Цей стиль ідеально поєднується з гвинтами з маленькою головкою.

（2）Чи надаєте ви зразки для тестування?

так Інвентарні зразки стандартного розміру надаються безкоштовно (доставку оплачує замовник), термін доставки 2–5 днів.

（3）Що таке MOQ і час для оптового замовлення?

Для стандартних специфікацій MOQ зазвичай становить 1000 - 5000 штук на специфікацію. Термін доставки приблизно 15-25 днів. Покриття з нержавіючої сталі або Dacromet може зайняти трохи більше часу.
