Зовнішня зубчаста стопорна шайба M6

Зовнішня зубчаста стопорна шайба M6 виробництва заводу Xiaoguo® є дуже економічно ефективною. Завдяки відносно низькій ціні за одиницю вони можуть забезпечити надійну ефективність проти ослаблення та особливо підходять для великомасштабних завдань складання.

Надіслати запит

Опис продукту

Під час встановлення та використання зовнішньої зубчастої стопорної шайби M6 наступні моменти потребують особливої уваги.

（1）Одноразове використання

Після зняття зовнішньої зубчастої стопорної шайби M6, якщо зуби остаточно деформувалися, їх не можна використовувати повторно; інакше вони не зможуть забезпечити функцію запобігання розпушенню.

（2）Не підходить для м’яких матеріалів

Зуби можуть глибоко врізатися в алюмінієві, пластикові та тонкі сталеві пластини, що може спричинити вдавлення або розтріскування. Рекомендовано додати плоску шайбу під зовнішню зубчасту стопорну шайбу M6 для буферизації.

（3）Зверніть увагу на покриття поверхні

Якщо на поверхні деталі є фарба або гальванічний шар, зубці можуть проникнути в покриття та залишити сліди. Коли є вимоги до зовнішнього вигляду, вибирайте уважно.

（4）Намагайтеся використовувати якомога більше великих застібок.

Зовнішня зубчаста шайба підходить для болтів з більшими головками, такими як шестигранні головки, круглі головки та плоскі головки; для гвинтів з малою головкою слід вибрати прокладку з внутрішнім зубом.

（5）Контроль крутного моменту

При надмірному затягуванні зуби можуть повністю розплющитися і втратити еластичність; недостатній крутний момент перешкоджатиме належній посадці. Тому дуже важливо працювати строго відповідно до рекомендованих значень.

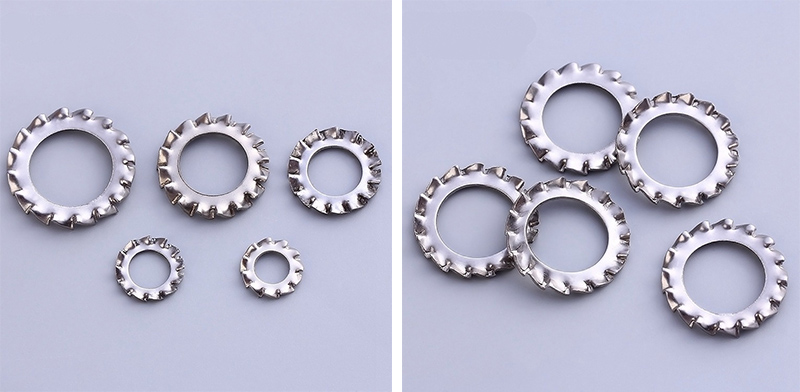

M6 Outer Serrated Lock Washer

Поширені помилки та рішення

（1）Після затягування зовнішній край зовнішньої зубчастої стопорної шайби M6 піднімається вгору.

Можливі причини: Пральна машина встановлена в неправильному напрямку.

Рішення: зніміть його та знову встановіть так, щоб поверхня зуба була звернена до застібки.

（2）Болти все ще відкручуються.

Можливі причини: Недостатній крутний момент / Повторне використання шайб

Рішення: Перевірте значення крутного моменту. /Якщо його було розібрано та знову зібрано, замініть нову шайбу.

（3）Опір заземлення занадто високий.

Можливі причини: Зуби не пробили покриття.

Рішення: очистіть контактну поверхню або злегка зіскобліть покриття, а потім знову затягніть.

（4）Поверхня заготовки сильно подряпана.

Можливі причини: зовнішня зубчаста стопорна шайба M6 безпосередньо притиснута до м’якої поверхні.

Рішення: додайте плоску шайбу під шайбу або замініть її внутрішньою зубчастою шайбою.

M6 Outer Serrated Lock Washer

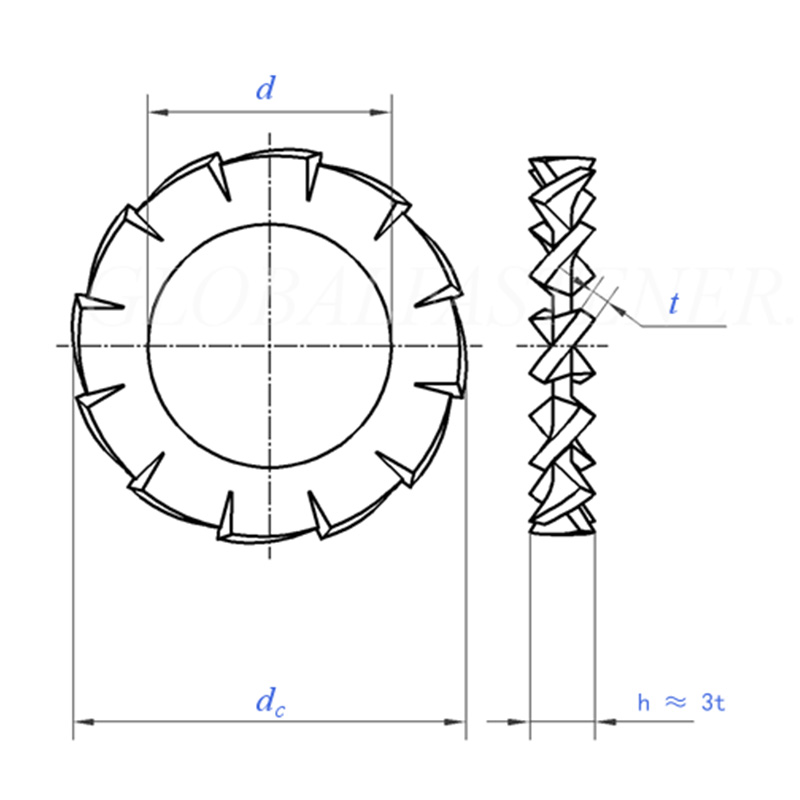

Розмір		1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	min=номінальний розмір	1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	макс	1.84	2.34	2.84	3.38	3.88	4.48	5.48	6.62	7.62	8.62
dc	max=номінальний розмір	3.6	4.5	5.5	6	7	8	10	11	12.5	15
dc	хв	3.3	4.2	5.2	5.7	6.64	7.64	9.64	10.57	12.07	14.57
	t	0.3	0.3	0.4	0.4	0.5	0.5	0.6	0.7	0.8	0.8
Кількість зубів	хв	9	9	9	9	10	11	11	12	14	14
за 1000 одиниць кг		0.02	0.03	0.045	0.06	0.11	0.14	0.28	0.36	0.5	0.8
Для номінального діаметра різьби		M1.6	M2	M2.5	M3	M3.5	M4	M5	M6	M7	M8

Розмір		10.5	13	15	17	19	21	23	25	28	31
d	min=номінальний розмір	10.5	13	15	17	19	21	23	25	28	31
d	макс	10.77	13.27	15.27	17.27	19.33	21.33	23.33	25.33	28.33	31.39
de	max=номінальний розмір	18	20.5	24	26	30	33	36	38	44	48
de	хв	17.57	19.98	23.48	25.48	29.48	32.38	35.38	37.38	43.38	47.38
	t	0.9	1	1	1.2	1.4	1.4	1.5	1.5	1.6	1.6
Кількість зубів	хв	16	16	18	18	18	20	20	20	22	22
за 1000 одиниць кг		1.25	1.6	2.3	2.9	5	6	7.5	8	12	14
Для номінального діаметра різьби		M10	M12	M14	M16	M18	М20	M22	M24	M27	М30
