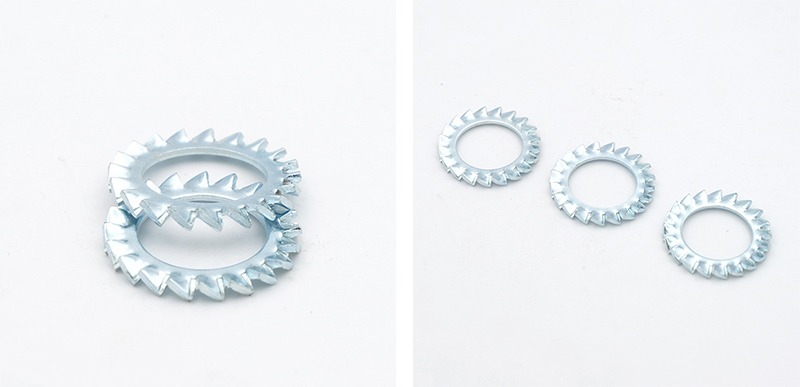

M3 Зовнішні зубчасті стопорні шайби

Стопорні шайби M3 із зовнішніми зубцями, вироблені на заводі Xiaoguo®, мають хорошу можливість багаторазового використання. Якщо зовнішні зубці шайб трохи потерті після використання, їх можна повторно використовувати в некритичних місцях залежно від ситуації.

Надіслати запит

Опис продукту

Хоча стопорні шайби M3 із зовнішніми зубцями невеликі за розміром, вони мають широкий спектр застосування. Завдяки своїй компактній структурі, надійній фіксуючій силі та провідності він відіграє важливу роль у багатьох сферах.

（1）Роботи, прецизійне обладнання

Болтове кріплення для високоточного обладнання з високим рівнем вібрації, наприклад з’єднань промислових роботів, кронштейнів двигунів і лінійних модулів

（2）Побутова електроніка

Каркас мобільних телефонів, кріплення двигунів дронів, опорні конструкції для пристроїв VR/AR, внутрішні конструкції ігрових контролерів тощо, усі ці високоміцні та мініатюрні точки з’єднання

（3）Нова енергетика

Зовнішні зубчасті стопорні шайби M3 використовуються в ключових сценаріях зарядних станцій, таких як електричні модулі, модулі акумуляторних батарей для накопичення енергії та фотоелектричні інвертори, де потрібна стійкість до корозії та вібрації.

（4）Меблі та канцелярське приладдя

Заходи проти ослаблення з’єднання між основою та спинкою офісних стільців, металевих полиць, вітрин, освітлювальних приладів тощо під час процесів розбирання та складання

（5）Оптичне та фотообладнання

Внутрішні механізми регулювання, підставки для лінз, кріплення для панорамування та нахилу тощо точних інструментів потребують малогабаритних та високоміцних з’єднань

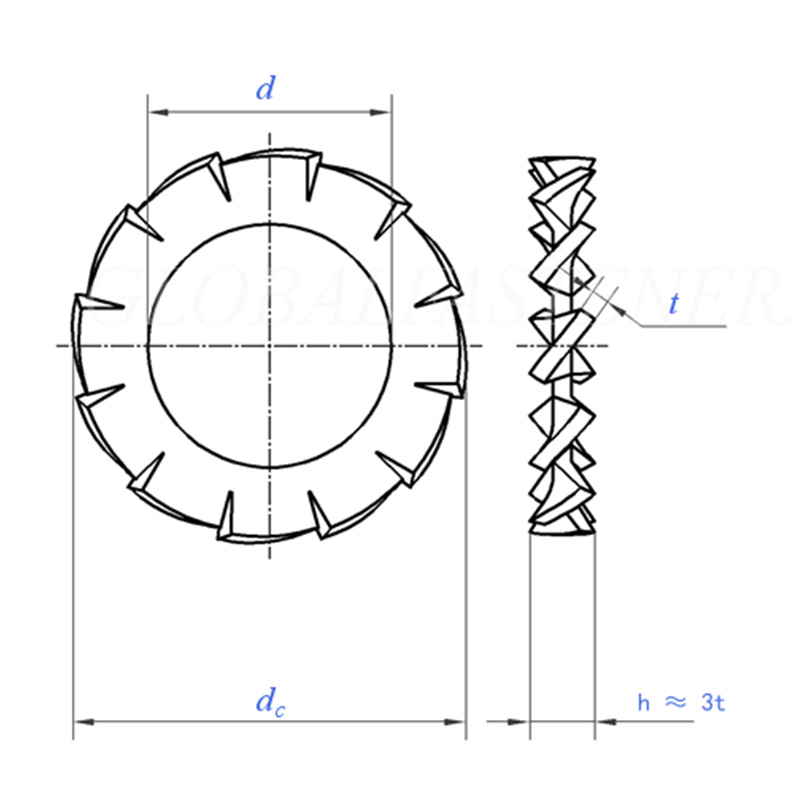

M3 External serrations Lock Washers

Розмір		1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	min=номінальний розмір	1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	макс	1.84	2.34	2.84	3.38	3.88	4.48	5.48	6.62	7.62	8.62
dc	max=номінальний розмір	3.6	4.5	5.5	6	7	8	10	11	12.5	15
dc	хв	3.3	4.2	5.2	5.7	6.64	7.64	9.64	10.57	12.07	14.57
	t	0.3	0.3	0.4	0.4	0.5	0.5	0.6	0.7	0.8	0.8
Кількість зубів	хв	9	9	9	9	10	11	11	12	14	14
за 1000 одиниць кг		0.02	0.03	0.045	0.06	0.11	0.14	0.28	0.36	0.5	0.8
Для номінального діаметра різьби		M1.6	M2	M2.5	M3	M3.5	M4	M5	M6	M7	M8

Розмір		10.5	13	15	17	19	21	23	25	28	31
d	min=номінальний розмір	10.5	13	15	17	19	21	23	25	28	31
d	макс	10.77	13.27	15.27	17.27	19.33	21.33	23.33	25.33	28.33	31.39
de	max=номінальний розмір	18	20.5	24	26	30	33	36	38	44	48
de	хв	17.57	19.98	23.48	25.48	29.48	32.38	35.38	37.38	43.38	47.38
	t	0.9	1	1	1.2	1.4	1.4	1.5	1.5	1.6	1.6
Кількість зубів	хв	16	16	18	18	18	20	20	20	22	22
за 1000 одиниць кг		1.25	1.6	2.3	2.9	5	6	7.5	8	12	14
Для номінального діаметра різьби		M10	M12	M14	M16	M18	М20	M22	M24	M27	М30

Основні сильні сторони

Стопорні шайби M3 із зовнішніми зубцями можна використовувати в багатьох сценаріях, головним чином завдяки їхнім сильним характеристикам.

（1）Антивібрація та захист від ослаблення

Стопорні шайби M3 External serrations — це професійний інструмент для захисту від вібрації. Його зовнішня зубна структура розроблена спеціально для «запобігання ослабленню кріплень у вібруючому середовищі», особливо в обладнанні з динамічними навантаженнями та безперервним рухом.

（2）Електричне заземлення

Гострі зуби можуть легко проникати через оксидний шар або покриття на поверхні металу, створюючи стабільний електричний шлях.

（3）Космічний

Для внутрішньої частини прецизійного обладнання стопорні шайби M3 із зовнішніми зубцями можна встановлювати безпосередньо під головкою кріплення, майже не займаючи додаткового місця.

（4）Доступні варіанти матеріалів

Люди можуть вибирати різні матеріали залежно від конкретного середовища застосування. Пружинна сталь має високу міцність, а нержавіюча сталь стійка до іржі, що робить її придатною для різних сценаріїв.

M3 External serrations Lock Washers
