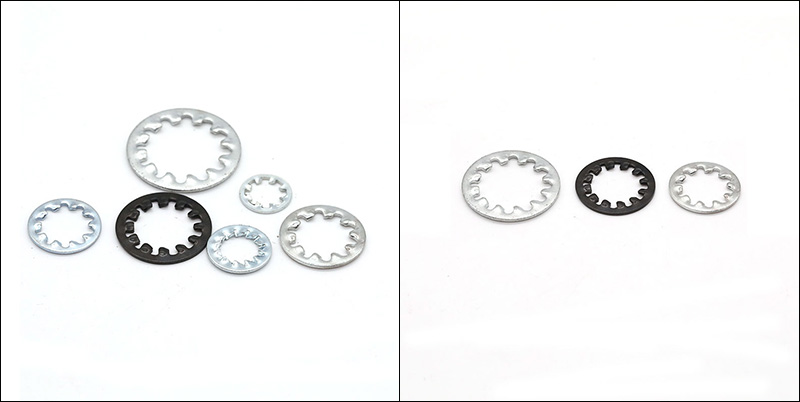

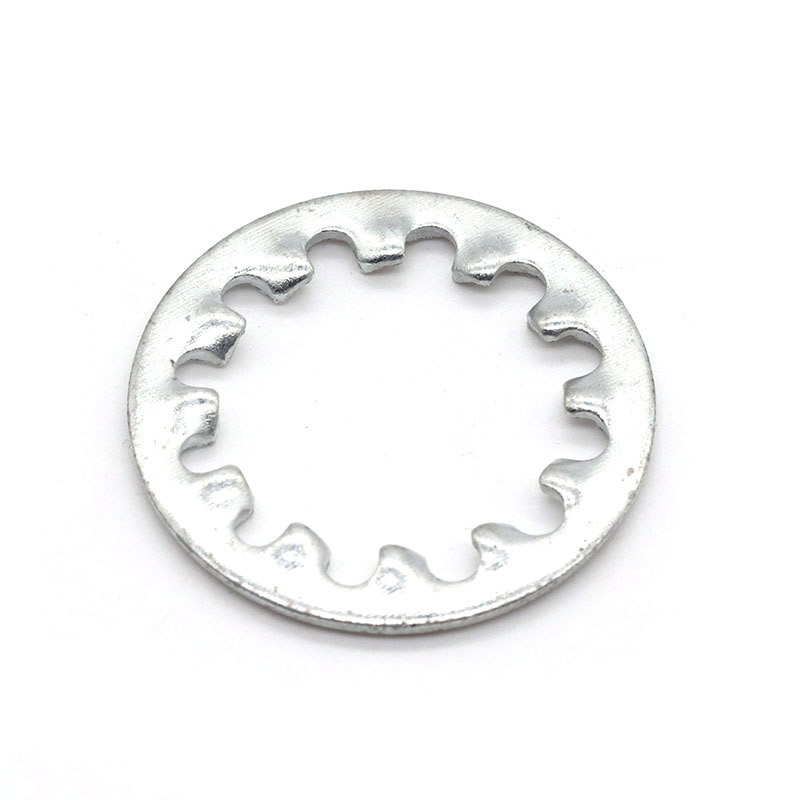

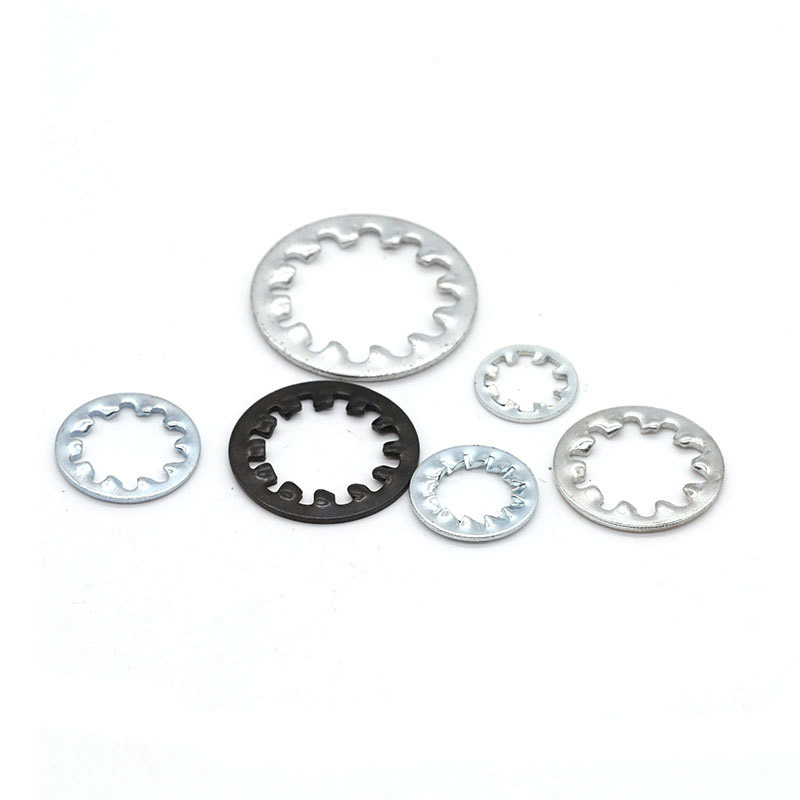

Стопорні шайби з внутрішніми зубами

Стопорні шайби з внутрішніми зубами в основному поділяються на стандартний тип (тип AW) і важкий тип (тип IOW). Основна відмінність між ними полягає в глибині та міцності форми шестерні.

（1）Тип AW

Основна функція: використання більш щільної внутрішньої конструкції передач для розподілу навантаження

Принцип блокування: завдяки збільшенню кількості точок контакту під час укусу використовується тертя, щоб запобігти ослабленню.

Бажані матеріали: звичайна вуглецева сталь або економічна нержавіюча сталь (наприклад, SUS304)

Несуча здатність: підходить для середнього та низького навантаження, легка фіксація

Вартість: Економний тип

Типове застосування: стопорні шайби типу AW із внутрішніми зубами підходять для електронних схем, плат друкованих плат, побутової техніки, панелей приладів та інших пристроїв з невеликим навантаженням.

（2）Введіть IOW

Основна особливість: зуби глибші, гостріші та товщі, з більшою силою укусу.

Принцип фіксації: завдяки використанню кінчиків зубів для «захоплення та укусу» металевої поверхні створюється механічна сила фіксації.

Матеріал: пружинна сталь 65Mn, твердість HRC 39-50

Продуктивність під навантаженням: підходить для робочих середовищ із великим навантаженням і сильною вібрацією

Характеристика вартості: відмінне співвідношення надійної роботи

Застосування: стопорні шайби IOW із внутрішніми зубцями ідеально підходять для важких деталей. Широко використовується на автомобільних шасі та двигунах, промисловому обладнанні та будівельному підйомному обладнанні.

Простіше кажучи, вибір між стандартним AW і надміцним IOW в основному залежить від робочого навантаження на болти. Для використання з невеликим навантаженням, як-от електроніка та побутова техніка, достатньо звичайного типу AW, який є більш бюджетним.

У ситуаціях із сильною вібрацією або ударами, як-от автомобілі та великі промислові машини, вибирайте надміцний тип IOW, щоб забезпечити надійність болтових з’єднань.

M2	2.2	2.34	4.20	4.5	0.28	0.32
M2.5	2.7	2.84	5.20	5.5	0.37	0.43
M3	3.2	3.38	5.70	6.0	0.37	0.43
M3.5	3.7	3.88	6.64	7.0	0.47	0.53
M4	4.3	4.48	7.64	8.0	0.47	0.53
M5	5.3	5.48	9.64	10.0	0.57	0.63
M6	6.4	6.62	10.57	11.0	0.67	0.73
M7	7.4	7.62	12.07	12.5	0.77	0.83
M8	8.4	8.62	14.57	15.0	0.77	0.83
M10	10.5	10.77	17.57	18.0	0.87	0.93
M12	13.0	13.27	19.98	20.5	0.96	1.04
M14	15.0	15.27	23.48	24.0	0.96	1.04
M16	17.0	17.27	25.48	26.0	1.16	1.24
M18	19.0	19.33	29.48	30.0	1.36	1.44
М20	21.0	21.33	32.38	33.0	1.36	1.44
M24	25.0	25.33	37.38	38.0	1.45	1.55

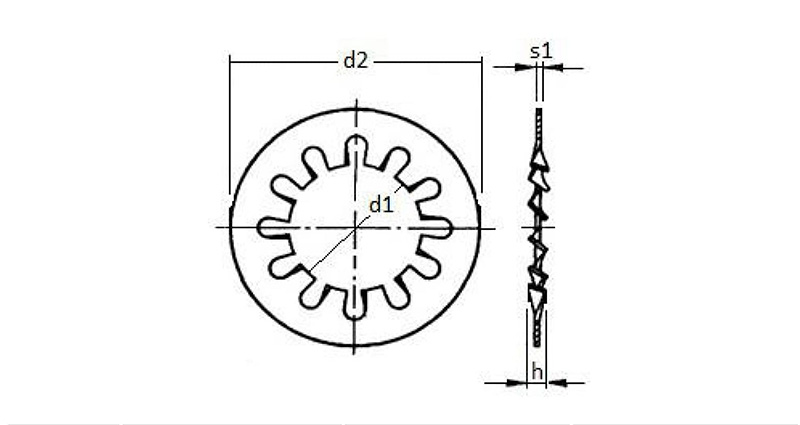

Інформація та креслення є лише довідковими

Ви можете знати

（1）Який стиль слід використовувати для встановлення автомобільних двигунів?

Ми рекомендуємо використовувати шайби із внутрішніми зубами IOW. Вони чудово запобігають ослабленню гвинтів.

（2）Чи є у вас версії з нержавіючої сталі для обох стилів?

звичайно. Обидва типи AW і IOW можуть поставлятися з нержавіючої сталі, як-от марки A2/304 і A4/316.

（3）Яка різниця в твердості між типами IOW і AW?

Стандартні шайби AW з вуглецевої сталі зазвичай мають твердість HRC 35-45. Версія з вуглецевої сталі IOW для важких навантажень твердіша, із твердістю зазвичай від 42 до 50 HRC.
