Стопорні шайби із зазубреними зубами

Стопорні шайби заводу Xiaoguo® із зубчастими зубцями компактні та зручні для зберігання, і вони добре працюють у вузьких місцях встановлення. Ми пропонуємо вам розміщувати оптові замовлення, що спрощує зберігання запасів, а також забезпечує кращі ціни за одиницю.

Надіслати запит

Опис продукту

1）Чи потрібно використовувати динамометричний ключ під час встановлення стопорних шайб із зубчастими зубами?

Настійно рекомендується використовувати. Просто затягніть болти або гайки згідно зі стандартним рекомендованим моментом затягування.

（2）Як ми можемо запобігти подряпинам прокладкою поверхню заготовки?

Зуби самі впиваються в поверхню, і навіть найменших подряпин не уникнути повністю.

（3）Що станеться, якщо шайбу затягнути занадто сильно?

Надмірне затягування призведе до повного сплющення зубів, внаслідок чого шайба втрачає свою еластичність, а ефект проти розхитування різко знижується.

（4）Чи потрібно очищати поверхню перед встановленням стопорних шайб із зубчастими зубами?

так Мастило, залізні стружки, фарбу або шар оксиду на головці болта/основі гайки та поверхні заготовки слід видалити.

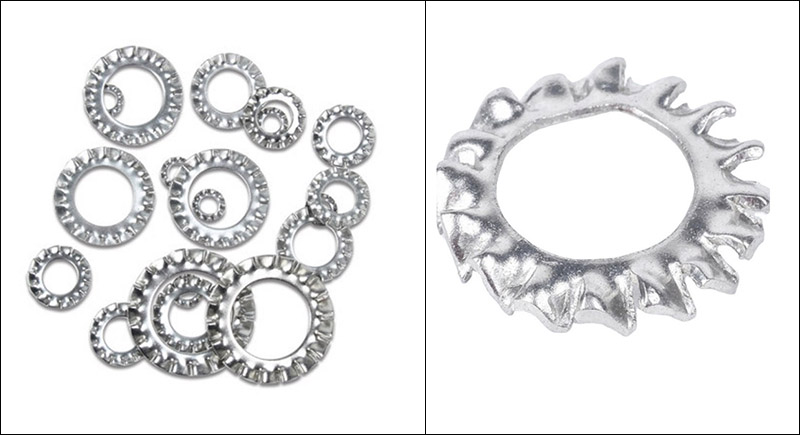

Lock Washers with Serrated Toothed

Правильне встановлення стопорних шайб із зубчастими зубами має вирішальне значення для забезпечення їх ефекту проти розкручування та електропровідності.

（1）Очистіть контактні поверхні

Видаліть масло, залізні стружки, шари фарби або оксиду з нижньої частини болтів або гайок, а також з поверхонь заготовок.

（2）Підтвердьте напрямок шайби (найважливіше)

Поверхня зуба повинна бути звернена до контактної поверхні головки болта або гайки, а плоска поверхня повинна бути звернена до зовнішньої сторони заготовки.

Зміна установки призведе до: Зубці не можуть зачепити, повністю втрачаючи функцію запобігання розхитування.

(3) Встановіть шайбу. Помістіть стопорні шайби з зубчастими зубами під головку болта або гайку та тримайте їх на центрі посередині болта.

(4) Спочатку затягніть вручну. Закручуйте болт або гайку вручну, доки шайба злегка торкнеться поверхні деталі. У цей момент зуби не закусять повністю.

(5) Затягніть зі стандартним крутним моментом. Використовуйте динамометричний ключ, щоб затягнути болт і гайку відповідно до стандартних вимог до крутного моменту. Зубці шайби самі заглибляться в поверхню під час затягування, не потрібно знову регулювати крутний момент. Не застосовуйте ударний ключ із надмірною силою, інакше зуби можуть зісковзнути, а стопорні шайби з зубчастими зубами деформуються.

(6) Перевірте після встановлення. Якщо використовується для електричного заземлення, перевірте опір між болтом і деталлю за допомогою мультиметра після затягування, щоб гарантувати стабільну провідність. Значення опору має бути близьким до 0 Ом.

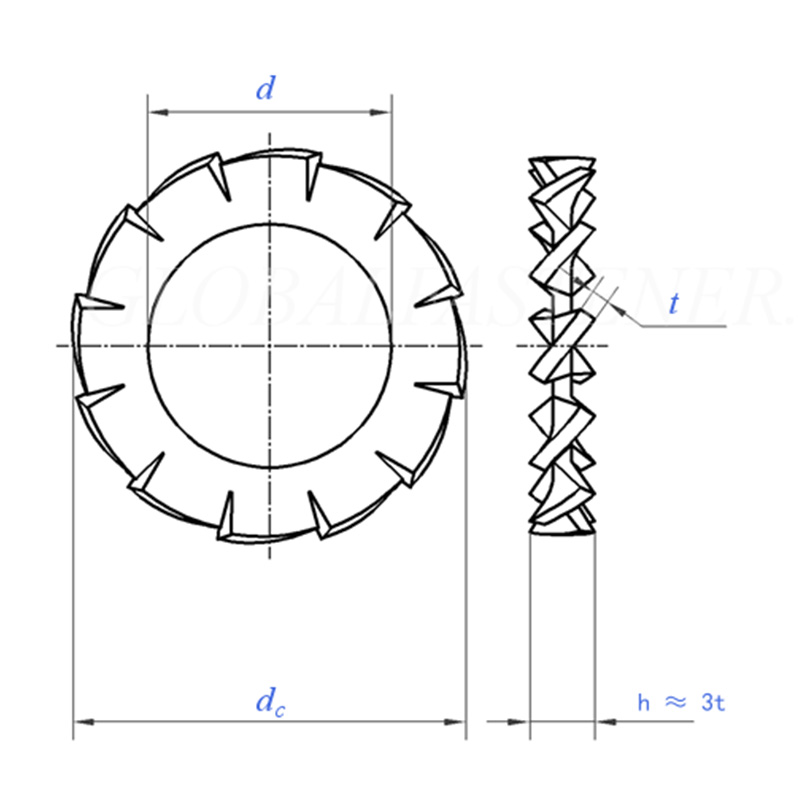

Lock Washers with Serrated Toothed

Розмір		1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	min=номінальний розмір	1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	макс	1.84	2.34	2.84	3.38	3.88	4.48	5.48	6.62	7.62	8.62
dc	max=номінальний розмір	3.6	4.5	5.5	6	7	8	10	11	12.5	15
dc	хв	3.3	4.2	5.2	5.7	6.64	7.64	9.64	10.57	12.07	14.57
	t	0.3	0.3	0.4	0.4	0.5	0.5	0.6	0.7	0.8	0.8
Кількість зубів	хв	9	9	9	9	10	11	11	12	14	14
за 1000 одиниць кг		0.02	0.03	0.045	0.06	0.11	0.14	0.28	0.36	0.5	0.8
Для номінального діаметра різьби		M1.6	M2	M2.5	M3	M3.5	M4	M5	M6	M7	M8

Розмір		10.5	13	15	17	19	21	23	25	28	31
d	min=номінальний розмір	10.5	13	15	17	19	21	23	25	28	31
d	макс	10.77	13.27	15.27	17.27	19.33	21.33	23.33	25.33	28.33	31.39
de	max=номінальний розмір	18	20.5	24	26	30	33	36	38	44	48
de	хв	17.57	19.98	23.48	25.48	29.48	32.38	35.38	37.38	43.38	47.38
	t	0.9	1	1	1.2	1.4	1.4	1.5	1.5	1.6	1.6
Кількість зубів	хв	16	16	18	18	18	20	20	20	22	22
за 1000 одиниць кг		1.25	1.6	2.3	2.9	5	6	7.5	8	12	14
Для номінального діаметра різьби		M10	M12	M14	M16	M18	М20	M22	M24	M27	М30
