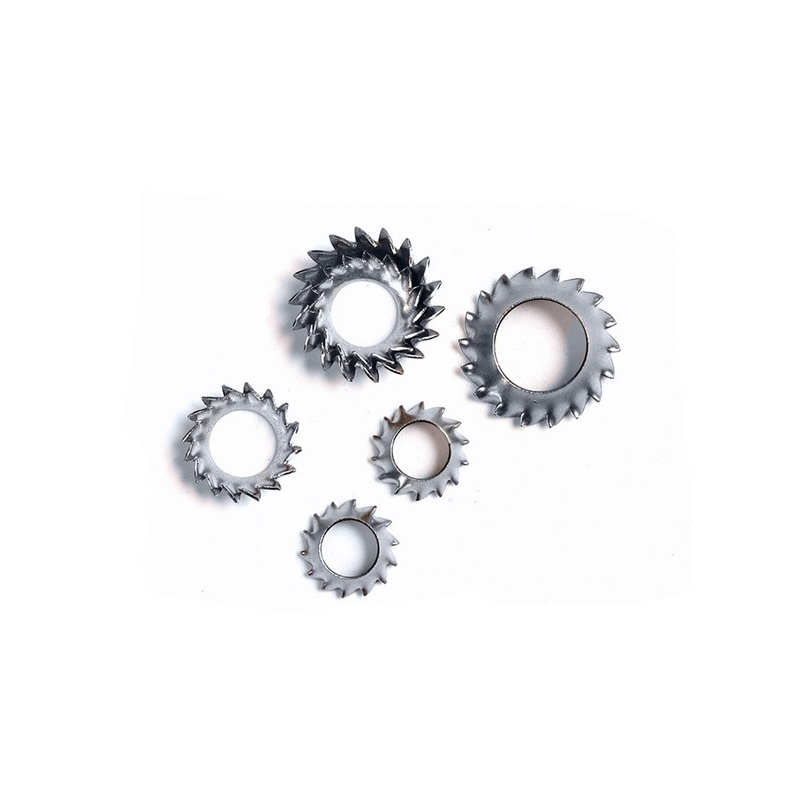

Зовнішні зубчасті конічні стопорні шайби

Конічні стопорні шайби із зовнішніми зубцями, виготовлені фабрикою Xiaoguo®, мають надзвичайно сильну вібраційну стійкість. Гострі зовнішні зуби захоплюють навколишні матеріали, утворюючи замок, і вони не ослабляться навіть у середовищі із сильною вібрацією.

Надіслати запит

Опис продукту

Принцип роботи конічних стопорних шайб із зовнішніми зубами можна розкласти на три взаємопов’язані механізми: конічне еластичне попереднє затягування, механічне замикання зовнішнього зуба та плоске з’єднання з потайною головкою.

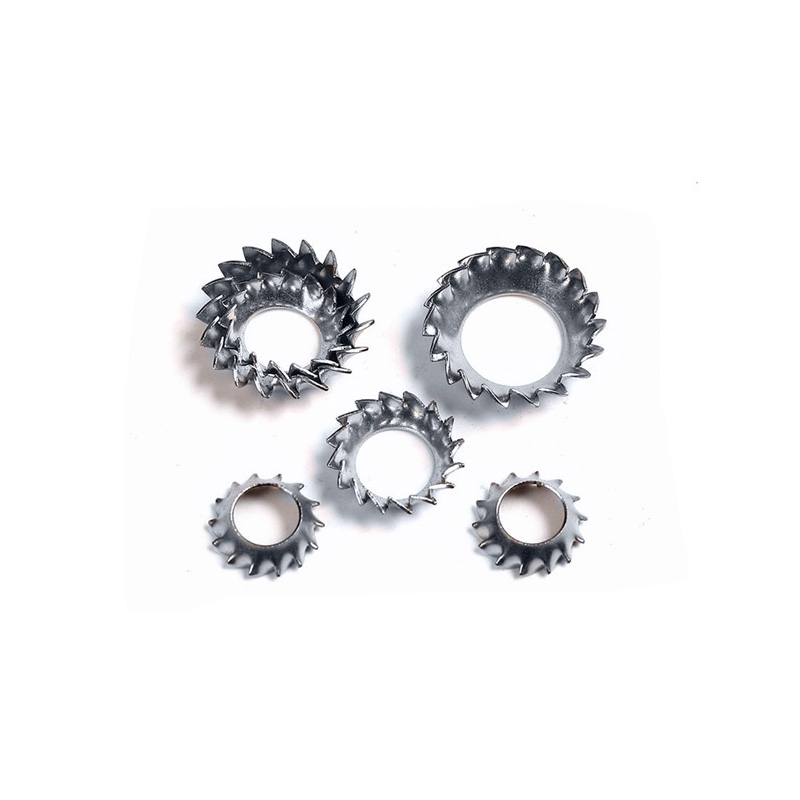

External Tooth Serrated Conical Lock Washers

Попереднє натяг конічної пружини

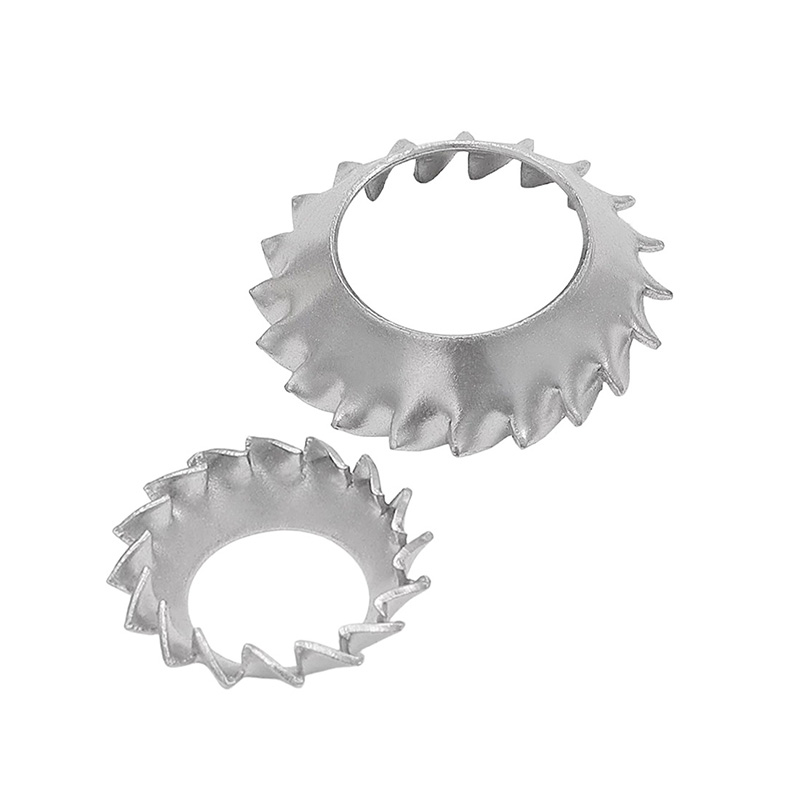

Зовнішні зубчасті конічні стопорні шайби мають форму неглибокої чаші (конічної) у вільному стані та мають певну природну висоту.

Коли почалася операція затягування, шайба була проштовхнута в поглиблення, і конічна конструкція поступово розплющилася.

Сплющена шайба, незважаючи на стиснення, завжди прагне повернутися до своєї початкової конічної форми, таким чином постійно створюючи осьову пружну силу.

Ця пружна сила діє між головкою гвинта та деталлю, зберігаючи постійне попереднє натяг різьби та компенсуючи невеликі зазори, викликані тепловим розширенням, зносом або деформацією матеріалу.

Механічний замок зовнішнього зуба

На зовнішній окружності зовнішніх зубчастих конічних стопорних шайб є ряд гострих радіальних зубів.

Коли шайба розплющена, ці зовнішні зубці впиваються в поверхню заготовки, створюючи численні механічні зачеплення.

Після того, як зубці заїдуть, це еквівалентно доданню опору проти обертання між шайбою та деталлю.

Цей механічний запірний механізм може ефективно протистояти ослабленню, спричиненому вібрацією, ударами та динамічними навантаженнями.

Потайна посадка

Конічна поверхня конічних стопорних шайб із зовнішніми зубцями відповідає конічній поверхні стандартної головки гвинта з потайною головкою.

Після встановлення шайба повністю вставляється в виїмку деталі, а головка гвинта знаходиться на рівні або трохи нижче поверхні деталі.

Це гарантує, що монтажна поверхня гладка та плоска, без будь-яких виступів, не викликає дискомфорту при дотику, не заважає іншим компонентам і не впливає на зачеплення між зубцями та деталлю.

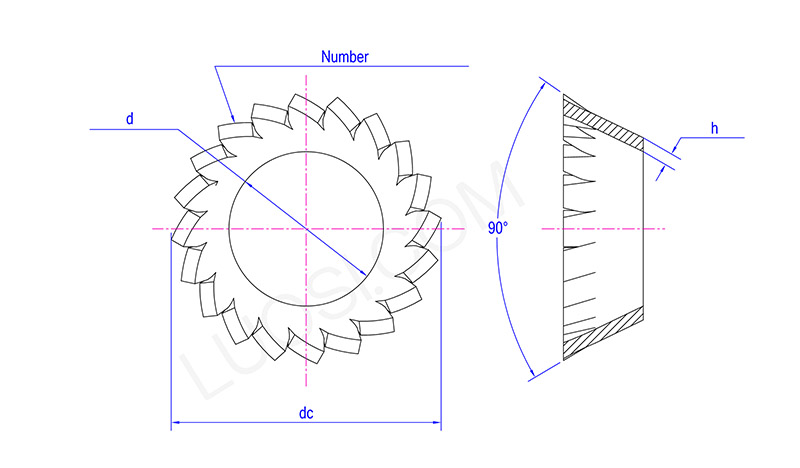

Пн	φ2,5	φ3	φ3,5	φ4	φ5	φ6	φ8	φ10	φ12	φ14	φ 16
d хв	2.7	3.2	3.7	4.3	5.3	6.4	8.4	10.5	13	15	17
d макс	2.84	3.38	3.88	4.48	5.48	6.62	8.62	10.77	13.27	15.27	17.27
dc	5.1	6	7	8	9.8	11.8	15.3	19	23	26.2	30.2
h	0.2	0.2	0.25	0.25	0.3	0.4	0.4	0.5	0.5	0.6	0.6
Кількість Кількість зубів мін	10	12	12	14	14	16	18	20	26	28	30

Відповіді на поширені запитання

（1）Чи стабільні твердість і крутний момент?

Усі конічні стопорні шайби із зовнішніми зубами виготовляються з термічною обробкою. Твердість, еластичність і момент замикання залишаються стабільними для партійних замовлень.

（2）Чи надаєте ви безкоштовні зразки?

A: Ми можемо запропонувати безкоштовні стандартні зразки, покупець повинен нести лише вартість доставки.

（3）Який ваш MOQ для стандартних і нестандартних розмірів?

Стандартні розміри підтримують невелике пробне замовлення. Спеціальні нестандартні елементи потребують невеликого MOQ, ми приймаємо замовлення зразка та масове виробництво.
