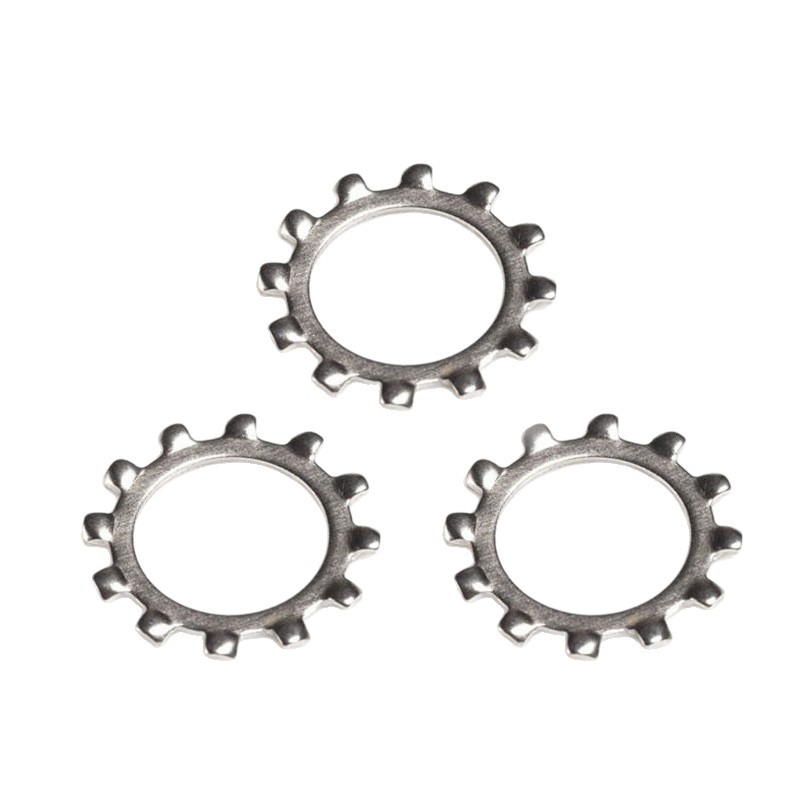

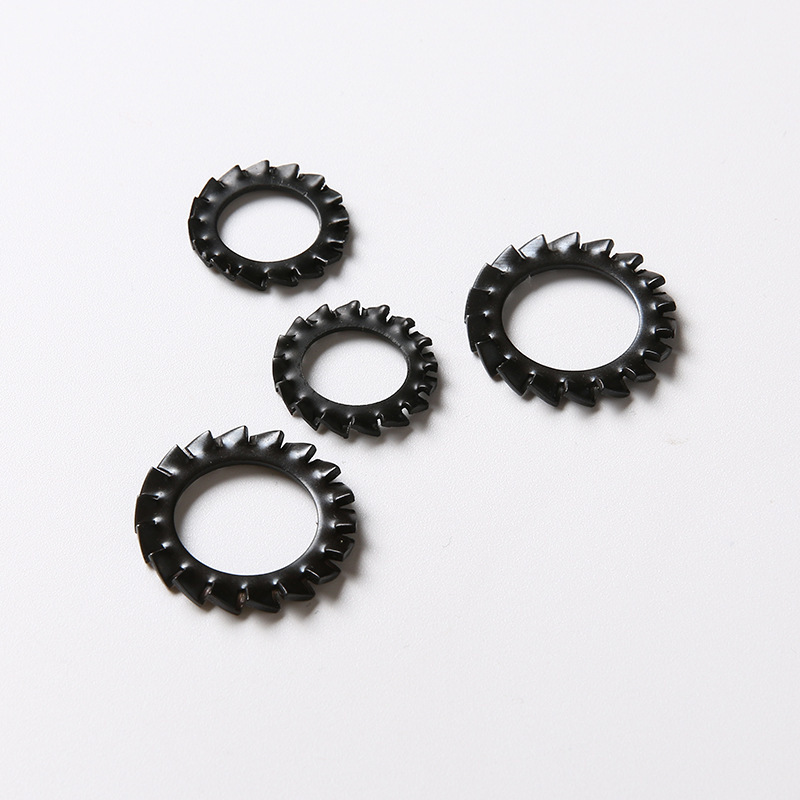

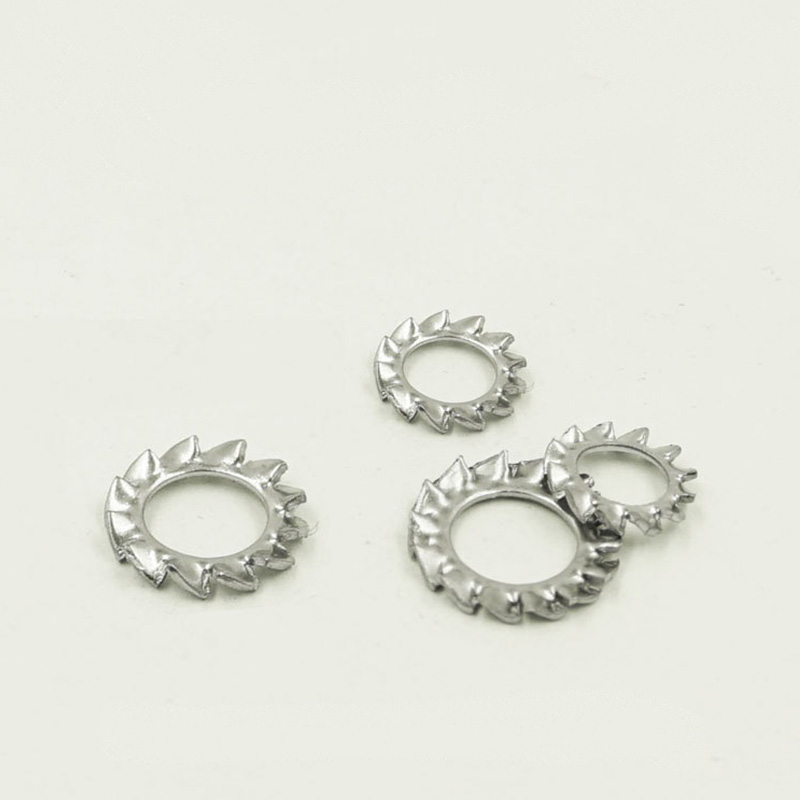

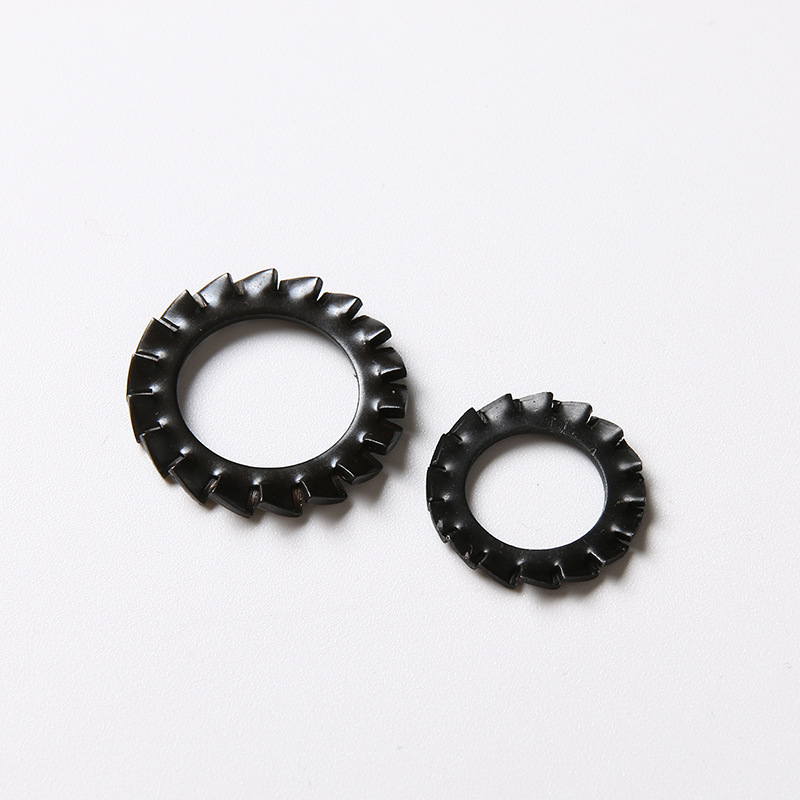

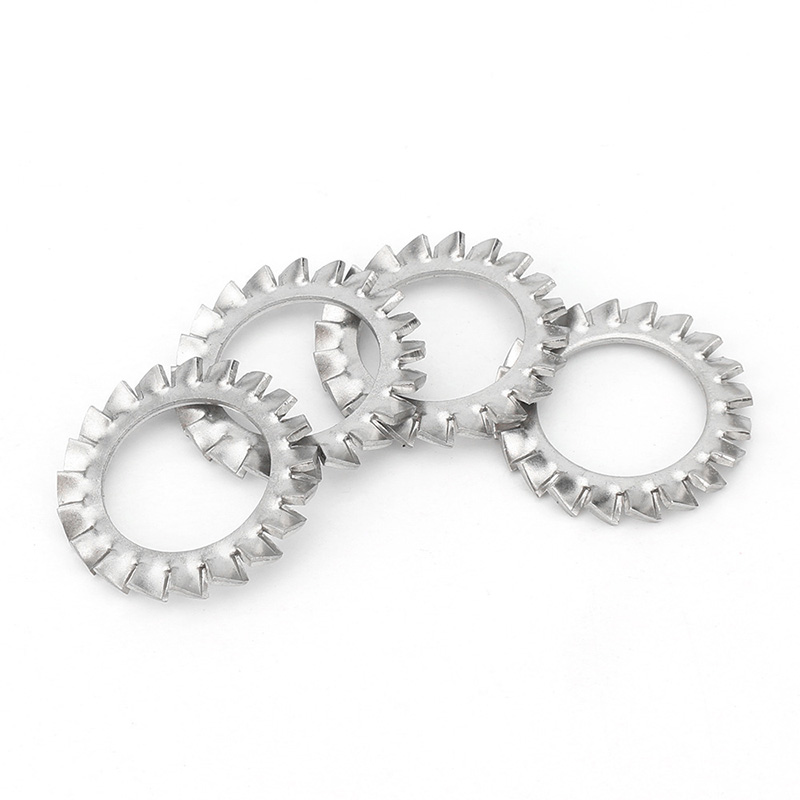

Зовнішні зубчасті стопорні шайби

Зразок стопорних шайб Xiaoguo® External serrations може забезпечити корисне електричне заземлення. Зовнішні зубці прокладки можуть подряпати оксидний шар або покриття під час використання, утворюючи стабільну металеву контактну доріжку, яку можна використовувати для з’єднання електричних шаф.

Надіслати запит

Опис продукту

Матеріал зовнішніх зубчастих стопорних шайб безпосередньо визначає силу затиску, здатність запобігати іржі та застосовне середовище.

（1）Ресорна сталь

Поширені марки: 65Mn, C67S, SK5

Твердість: HRC 40–50

Особливості: еластичність найкраща, а сила укусу найсильніша; зуби гострі і можуть глибоко проникати в поверхню металу; ціна низька, а співвідношення ціни та якості високе.

Недоліки: Гола сталь схильна до іржавіння і вимагає обробки поверхні; він не підходить для вологих або корозійних середовищ.

Застосовні сценарії: Зовнішні стопорні шайби із зубцями із пружинної сталі підходять для загальної промисловості, автомобілів, механічних збірок і сухих внутрішніх середовищ.

Обробка поверхні покриття: гальванізація (всередині приміщення), Dacromet (зовні)

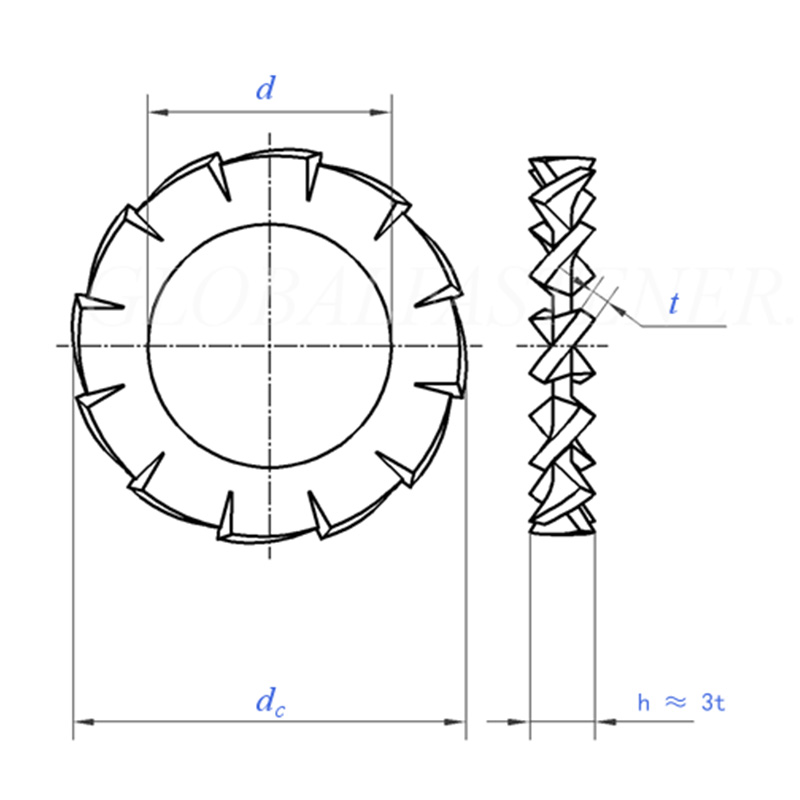

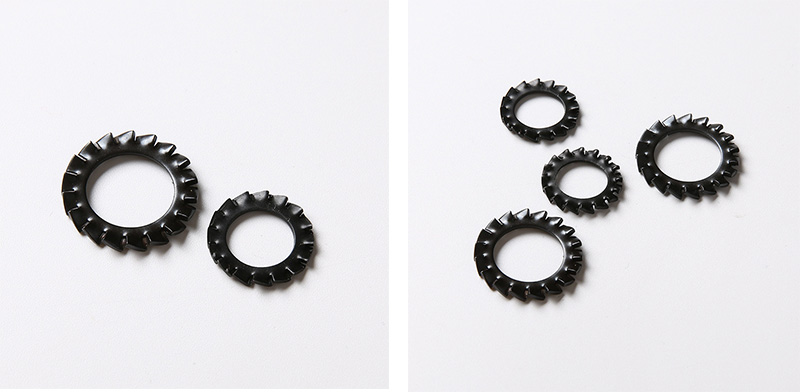

External Serrations Lock Washers

Розмір		1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	min=номінальний розмір	1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	макс	1.84	2.34	2.84	3.38	3.88	4.48	5.48	6.62	7.62	8.62
dc	max=номінальний розмір	3.6	4.5	5.5	6	7	8	10	11	12.5	15
dc	хв	3.3	4.2	5.2	5.7	6.64	7.64	9.64	10.57	12.07	14.57
	t	0.3	0.3	0.4	0.4	0.5	0.5	0.6	0.7	0.8	0.8
Кількість зубів	хв	9	9	9	9	10	11	11	12	14	14
за 1000 одиниць кг		0.02	0.03	0.045	0.06	0.11	0.14	0.28	0.36	0.5	0.8
Для номінального діаметра різьби		M1.6	M2	M2.5	M3	M3.5	M4	M5	M6	M7	M8

Розмір		10.5	13	15	17	19	21	23	25	28	31
d	min=номінальний розмір	10.5	13	15	17	19	21	23	25	28	31
d	макс	10.77	13.27	15.27	17.27	19.33	21.33	23.33	25.33	28.33	31.39
de	max=номінальний розмір	18	20.5	24	26	30	33	36	38	44	48
de	хв	17.57	19.98	23.48	25.48	29.48	32.38	35.38	37.38	43.38	47.38
	t	0.9	1	1	1.2	1.4	1.4	1.5	1.5	1.6	1.6
Кількість зубів	хв	16	16	18	18	18	20	20	20	22	22
за 1000 одиниць кг		1.25	1.6	2.3	2.9	5	6	7.5	8	12	14
Для номінального діаметра різьби		M10	M12	M14	M16	M18	М20	M22	M24	M27	М30

（2）Нержавіюча сталь

①A2 (нержавіюча сталь 304)

Твердість: приблизно HRC 25–35 (м’якше, ніж пружинна сталь)

Особливості: універсальна стійкість до корозії, хороша здатність запобігати іржі; нержавіюча; відсутність необхідності додаткового покриття; сила укусу не така велика, як у пружинної сталі, але її достатньо для загальних коливань.

Сценарії застосування: вологе середовище, харчове обладнання, медичні прилади, загальна профілактика іржі всередині і на вулиці

②A4 (нержавіюча сталь 316)

Твердість: приблизно HRC 25–35

Характеристики: містить молібден, більш стійкий до корозії іонами хлориду, стійкий до соляного туману, стійкий до морської води, стійкий до хімікатів ； Вартість на 30-50% вища, ніж 304.

Застосовні сценарії: Стопорні шайби із зовнішніми зубцями, виготовлені з нержавіючої сталі 316, підходять для морської техніки, суден, прибережних об’єктів і хімічних заводів.

（3）Фосфориста бронза

Позначення: CuSn8, PB

Твердість: приблизно HRC 20–30 (нижча)

Характеристики: Не утворює іскри (вибухобезпечний); немагнітні; хороша електропровідність; стійкий до корозії (але не такий хороший, як 316); низька міцність, не підходить для високого навантаження.

Застосовні сценарії: вибухозахищене середовище, електричне заземлення, інструменти, чутливі до магнетизму

（4）Латунь

Номер моделі: H62, H65

Твердість: низька (приблизно HRC 10-20)

Властивості: провідні, теплопровідні; золотистий на вигляд, декоративний; стійкість до іржі середня; низька міцність, зуби схильні до зношування.

Застосовні сценарії: низьковольтні електричні, сантехнічні, пневматичні з’єднувачі, декоративні вузли

FAQ

（1）Яка максимальна температура для зовнішніх стопорних шайб із зубцями?

Ресорна сталь з оцинкуванням зазвичай підходить для температур від -20°C до +120°C; нержавіюча сталь A2/A4 може використовуватися при температурі від -200°C до +300°C.

（2）Який матеріал найкращий для електричного заземлення?

Заземлення вимагає, щоб зуби могли проникати через шар фарби або оксиду, щоб утворити провідний шлях. Можна використовувати нержавіючу сталь A2/A4 і фосфористу бронзу.

（3）Чи мають зовнішні зубчасті стопорні шайби магнітні властивості?

Пружинна сталь є магнітною, тоді як нержавіюча сталь А2/А4 майже не має магнетизму (може мати слабкий магнетизм після холодної обробки), а фосфориста бронза та латунь зовсім немагнітні.
