Зенковані конічні стопорні шайби із зовнішніми зубцями

Конічні стопорні шайби з потайними зовнішніми зубами заводу Xiaoguo® мають вбудовану заглиблену форму. Коли ви вставляєте їх, вони сидять на одному рівні з поверхнею частини або нижче, тому вся зовнішня поверхня стає гладкою та плоскою.

Надіслати запит

Опис продукту

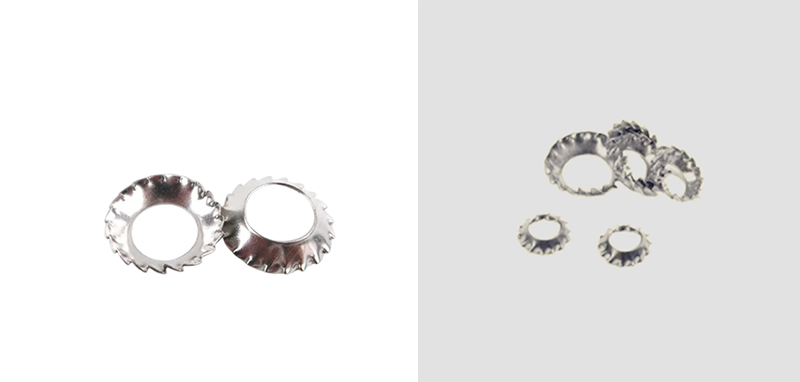

Ці конічні стопорні шайби із зовнішнім зубом із потайною зубчастою шайбою — це конусоподібні стопорні кільця із заглибленим профілем і зубами навколо зовнішнього краю. Заглиблена форма дозволяє їм встановлюватися прямо в заглиблені монтажні отвори, тому головка гвинта в кінцевому підсумку знаходиться на одному рівні з поверхнею деталі або нижче. Коли ви затягуєте гвинт, частина конуса штовхається назад під постійним тиском пружини, а зовнішні зубці впиваються в матеріал основи. Це запобігає розслабленню застібки, коли предмети вібрують або рухаються під навантаженням.

Countersunk External Tooth Serrated Conical Lock Washers

Керівництво по установці

Ось інструкція зі встановлення конічних стопорних шайб із зовнішнім зубом із потайним зубом. Ви можете використовувати його як еталон для своєї операції.

（1）Специфікації вибору

Зіставте відповідні внутрішній і зовнішній діаметри конічних стопорних шайб із зовнішнім зубом із потайною зубцями та характеристиками гвинтів з потайною головкою. Технічні характеристики мають бути узгодженими, щоб уникнути занадто великих або занадто малих, що може вплинути на посадку та ефект від ослаблення.

（2）Напрямок встановлення (Ключовий момент)

Конічна опукла поверхня + зовнішня поверхня зуба, звернена до головки гвинта

Плоска тильна поверхня повинна щільно прилягати до поверхні листового металу заготовки

Не встановлюйте в зворотному напрямку. Встановлення у зворотному напрямку призведе до втрати еластичності попереднього затягування та фіксації поверхні зуба.

Countersunk External Tooth Serrated Conical Lock Washers

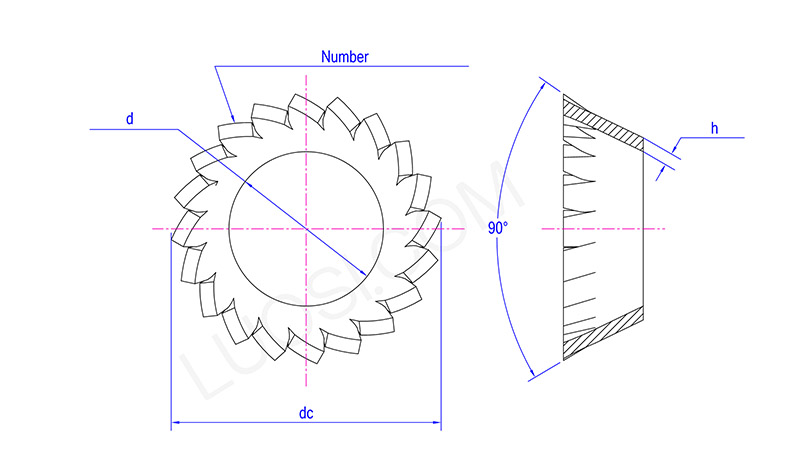

Пн	φ2,5	φ3	φ3,5	φ4	φ5	φ6	φ8	φ10	φ12	φ14	φ 16
d хв	2.7	3.2	3.7	4.3	5.3	6.4	8.4	10.5	13	15	17
d макс	2.84	3.38	3.88	4.48	5.48	6.62	8.62	10.77	13.27	15.27	17.27
dc	5.1	6	7	8	9.8	11.8	15.3	19	23	26.2	30.2
h	0.2	0.2	0.25	0.25	0.3	0.4	0.4	0.5	0.5	0.6	0.6
Кількість Кількість зубів мін	10	12	12	14	14	16	18	20	26	28	30

(3) Правильно вирівняйте шайбу

Встановіть конічні стопорні шайби із зовнішніми зубами із потайною головкою на гвинт з потайною головкою, а потім вставте весь комплект у монтажний отвір. Внутрішня конусність шайби вирівняється відповідно до кута головки гвинта.

(4) Спочатку затягніть вручну

Почніть з обертання гвинта вручну. Притисніть його до пральної машини та переконайтеся, що він рівний – без нахилу.

(5) Затягніть стандартним крутним моментом

Використовуйте гайковий ключ і затягніть із звичайним крутним моментом. Стисніть його рівно стільки, щоб трохи сплющити конус, щоб він натягнув пружину, і дайте зовнішнім зубцям обережно врізатися в поверхню.

(6) Пара речей, на які слід звернути увагу

Не затягуйте занадто сильно – дотримуйтеся рекомендованого моменту затягування. Не використовуйте ударний гайковий ключ, щоб збити його.

Ніколи не складайте шайби – використовуйте лише одну на гвинт. Їхнє складання створює нерівномірний тиск, згинає шайбу та вбиває її здатність замикатися.
