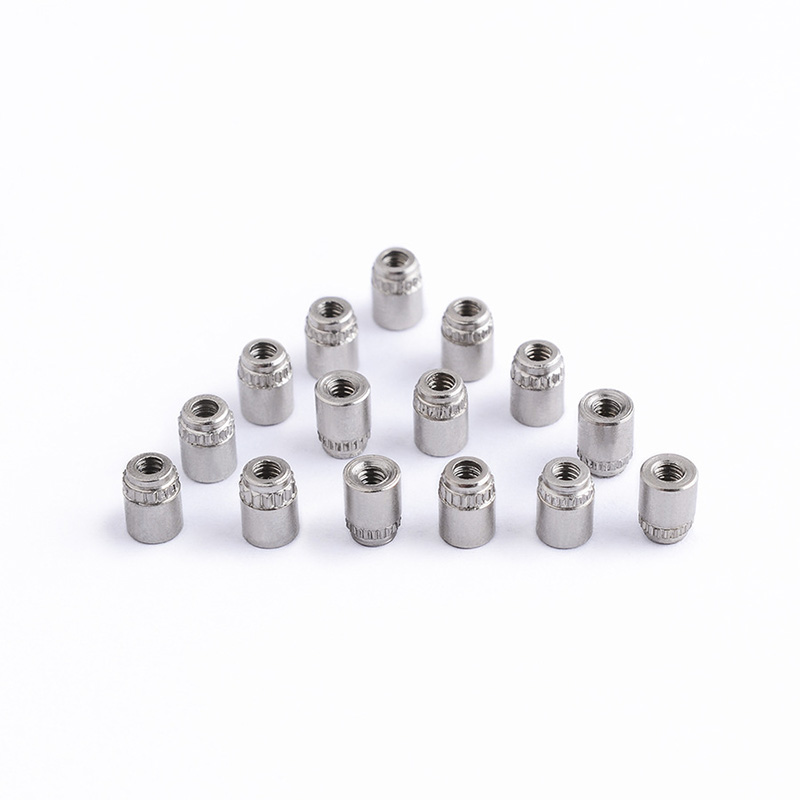

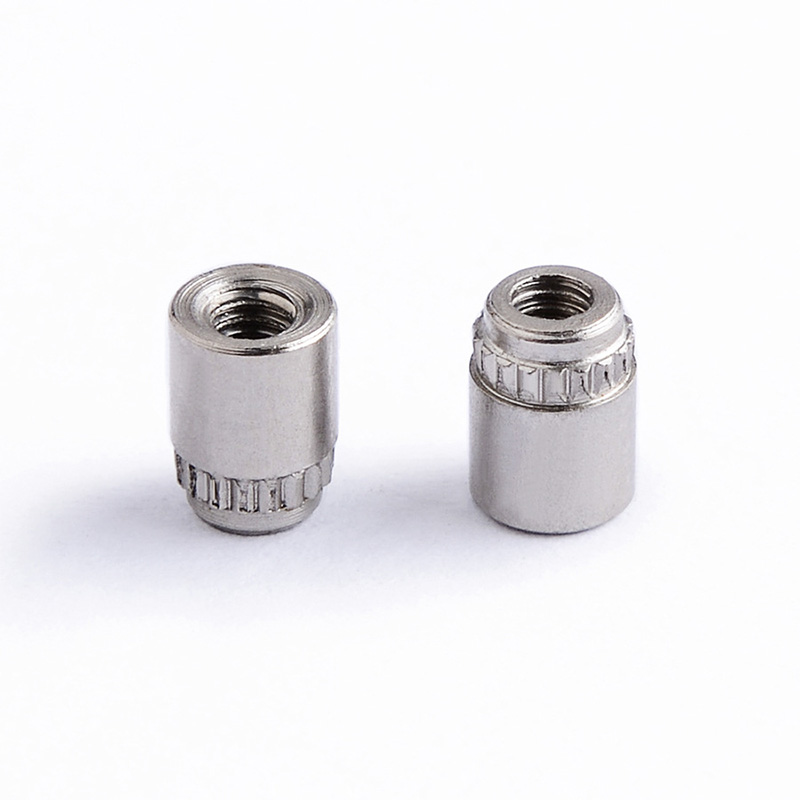

Клепана шпилька ООН для друкованої плати

Ці клепані шпильки ООН для друкованих плат зазвичай виготовляються з якісних сталевих сплавів, таких як низьковуглецева або нержавіюча сталь або алюміній. Вони мають надійну механічну міцність і добре зберігаються протягом тривалого часу.

Сталеві пропонують найбільшу міцність на розтяг і зсув. З іншого боку, алюмінієві добре проводять електрику і легкі.

Метал, обраний для цих шпильок, означає, що вони можуть витримувати великі механічні навантаження, навантаження від циклів нагрівання та охолодження та залишатися міцними протягом усього часу використання виробу.

Стандарти

Клепана шпилька UN для друкованих плат є постійним і високоміцним кріпленням, яке використовується для забезпечення надійної зовнішньої різьбової точки фіксації на друкованих платах (PCB). Тут «UN» зазвичай означає «уніфікований національний стандарт», що стосується стандартизованого типу гвинтової різьби, яку він має (наприклад, UNC або UNF), що забезпечує його сумісність з різними стандартними гайками.

Процес установки швидкий і ефективний. Вставте шпильку в попередньо просвердлений отвір на друкованій платі. Потім скористайтеся спеціальним заклепальним інструментом, щоб деформувати плоский кінець шпильки, змусивши його розширитися назовні та міцно затиснути головку заклепки та буртик або фланець шпильки, таким чином утворюючи міцне та стійке до вібрації з’єднання без необхідності зварювання.

Цей метод особливо підходить для сценаріїв, які вимагають витримки великих механічних навантажень, потребують багаторазових операцій підключення або коли тепло, що виділяється під час зварювання, може пошкодити чутливі компоненти.

монтаж

Ці клепані шпильки ООН для друкованої плати встановлюються за допомогою методу холодного формування або клепки.

Ви вставляєте шпильку через попередньо просвердлений отвір у друкованій платі. Потім спеціальний заклепувальний інструмент згинає хвостовик шпильки до матриці під дошкою, створюючи постійний розширений замок, який утримує його на місці.

Метод холодної обробки генерує менше тепла і не пошкоджує ламінат друкованої плати або схеми. При правильній установці шпильки забезпечують міцну та стійку до вібрації фіксацію без шкоди для структури друкованої плати.
