Грубі подвійні шпильки з дрібним кроком

Грубі подвійні шпильки з дрібним кроком підходять для сценаріїв, які потребують високої міцності та точних з’єднань. Товстий стрижень покращує зчеплення, а тонка нитка забезпечує щільну та стабільну посадку. Фабрика Xiaoguo® має великий запас на складі.

Надіслати запит

Опис продукту

Грубі подвійні шпильки з дрібним кроком — це відносно товстий металевий стрижень з тонкими різьбами на обох кінцях. Він поставляється в широкому діапазоні специфікацій, з діаметром різьби від кількох міліметрів до десятків міліметрів, а довжину також можна вибрати відповідно до реальних потреб.

Особливості продукту

Характеристикою шорстких подвійних шпильок з дрібним кроком є груба структура стрижня. Порівняно зі звичайними шпильками грубі стрижні можуть підвищити загальну міцність і жорсткість і мають меншу ймовірність деформуватися під впливом великих навантажень. Крок дрібної різьби невеликий, а зазор між кожним витком різьби менший. При обертанні він може створювати більше тертя, і менш імовірно, що він послабиться після затягування.

параметри

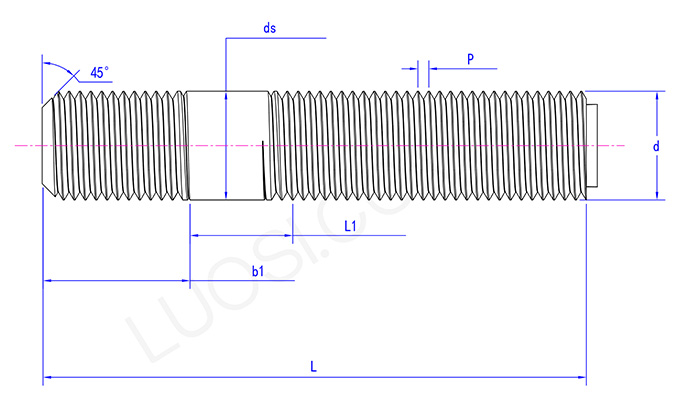

Rough pole double studs with fine pitch

Додатки

Груба подвійна шпилька з дрібним кроком частіше використовується в таких галузях, як машинобудування, аерокосмічна промисловість і виробництво точних приладів. Монтаж високоточного обладнання в машинобудуванні; Стаціонарні компоненти літака в аерокосмічній сфері; У виробництві точних інструментів для забезпечення стабільності деталей цей тип шпильки завжди потрібен, щоб гарантувати надійність і стабільність з’єднання.

Грубі подвійні шпильки з дрібним кроком використовуються для фіксації ключових компонентів великого механічного обладнання. На заводах часто встановлюють і використовують великогабаритне механічне обладнання, наприклад важкі верстати та великі компресори. Щоб встановити шпиндельну коробку важкого верстата, вкрутіть один кінець шпильки в різьбовий отвір станини верстата, а другий кінець пропустіть через установчий отвір шпиндельної коробки, потім закрутіть гайку.

Параметри продукту

Пн	1/4	5/16	3/8	7/16	1/2	9/16	5/8	3/4	7/8	1	1-1/8
P	28	24	24	20	20	18	18	16	14	12	12
ds макс	0.25	0.3125	0.375	0.4375	0.5	0.5625	0.625	0.75	0.875	1	1.125
ds хв	0.2435	0.3053	0.3678	0.4294	0.4919	0.5538	0.6163	0.7406	0.8647	0.9886	1.1136
b1	0.25	0.3125	0.375	0.4375	0.5	0.5625	0.625	0.75	0.875	1	1.125
L1 хв	0.1250	0.1563	0.1875	0.2188	0.2500	0.2813	0.3125	0.3750	0.4375	0.5000	0.5625

Ці шорсткі подвійні шпильки використовуються для виготовлення та встановлення форм. У промисловості виготовлення прес-форм, під час виготовлення форм для лиття під тиском, форм для лиття під тиском тощо, вони використовуються для фіксації різних модулів форм. З'єднайте верхню і нижню форми форми. Загвинтіть один кінець шпильки в різьбовий отвір нижньої форми, а інший пропустіть через верхню форму. Потім закрутіть гайку.
