Тип U3 виступаюча приварна шпилька

Виступні приварні шпильки типу U3 легко приварити до сталевих поверхонь, а їхня метрична різьба ідеально підходить до стандартних гайок. Він дуже підходить для швидкого з'єднання в металевих проектах. Постачальник Xiaoguo® суворо дотримується стандартів IFI 148-1-2002.

Модель:IFI 148-1-2002

Надіслати запит

Опис продукту

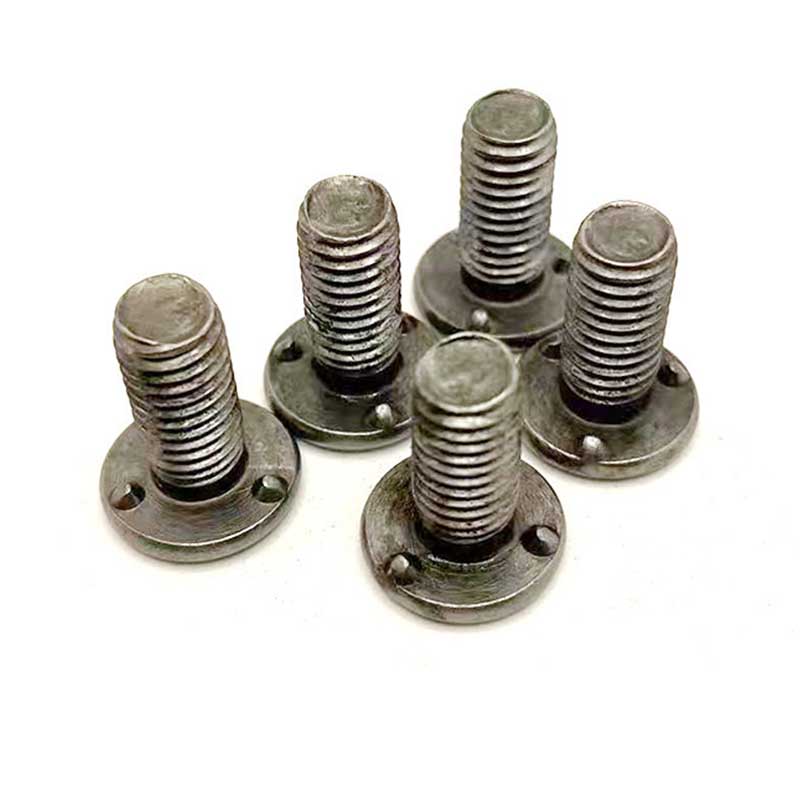

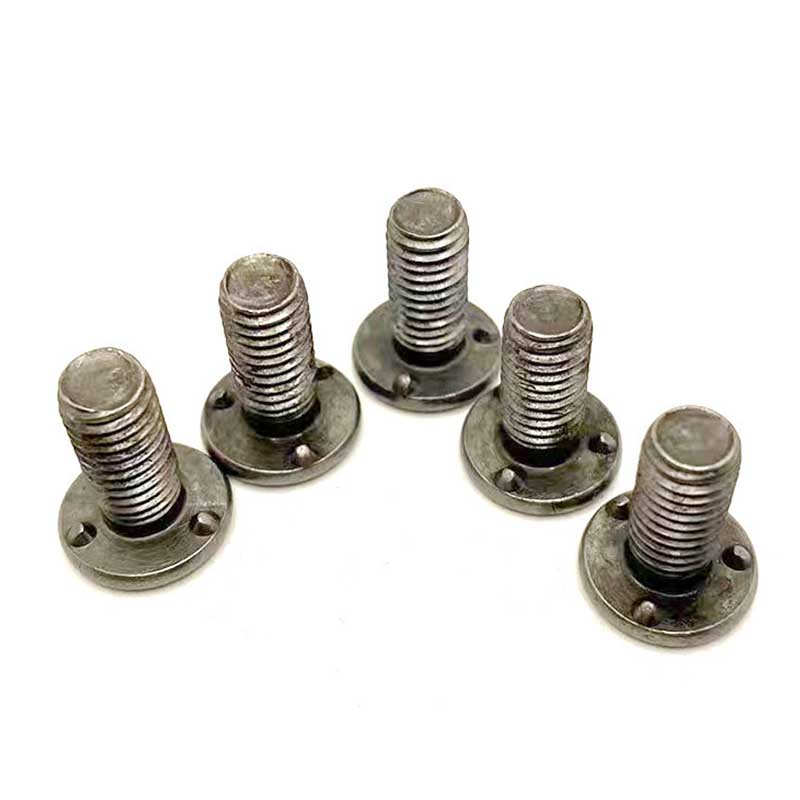

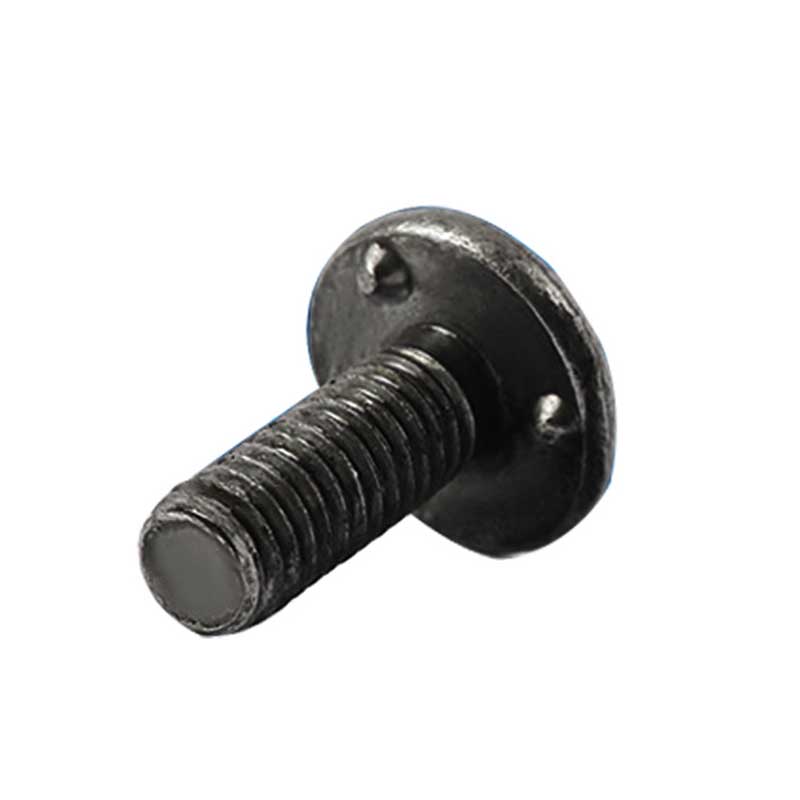

Тип U3 виступаюча приварна шпилька є кріпильною частиною, спеціально розробленою для зварювальних установок. Зовні видно, що під головкою цієї шпильки є три симетрично розподілені невеликі виступи, і ці три виступи є ключовими структурами, які використовуються для зварювання.

Застосування та параметри

Пн	#4	#6	#8	#10	1/4	5/16	3/8	1/2
P	40\|48	32\|40	32\|36	24\|32	20\|28\|32	18\|24\|32	16\|24\|32	13\|20\|28
dk макс	0.26	0.323	0.385	0.448	0.575	0.755	0.88	1.005
dk хв	0.24	0.303	0.365	0.428	0.55	0.725	0.85	0.975
k макс	0.046	0.052	0.068	0.068	0.083	0.099	0.114	0.146
k хв	0.036	0.042	0.058	0.058	0.073	0.089	0.104	0.136
d0 макс	0.045	0.055	0.075	0.085	0.105	0.125	0.135	0.155
d0 хв	0.035	0.045	0.065	0.075	0.095	0.115	0.125	0.145
h макс	0.017	0.022	0.027	0.032	0.042	0.047	0.052	0.062
год хв	0.013	0.018	0.023	0.028	0.038	0.043	0.048	0.058
d1	0.18	0.226	0.0268	0.312	0.406	0.531	0.625	0.75
r макс	0.015	0.02	0.025	0.03	0.04	0.045	0.05	0.06

Type U3 projection weld stud parameter

Виступаючі приварні шпильки типу U3 можна використовувати для кріплення джгутів проводів причепа. Вони можуть вирішити проблему застрягання кабельних стяжок у джгуті проводів причепа. Приварюйте їх безпосередньо до рами причепа через кожні 12 дюймів. Його кільцеве зварювальне кільце добре плавиться, а швидкість зварювання висока. Кріплення джгута проводів закріплюється на шпильці без свердління. На нерівних дорогах його сейсмічні характеристики кращі, ніж у зв’язаних опор.

Виступні приварні шпильки типу U3 використовуються для виготовлення кронштейнів сонячних панелей. Якщо ви хочете встановити сонячні рейки на тонкий гофрований дах, вони можуть запобігти протіканню. Приваріть сонячну рейку через панель даху до обрешітки внизу. Термоплавке ущільнення може запобігти проникненню води. Закріпіть напрямну безпосередньо на шпильках за допомогою болтів.

Виступаючі зварні шпильки типу U3 для фіксації конвеєрних рейок. Направляючі болти на тонкій рамі відпали, тому ви можете використовувати її для посилення кронштейна. Зваріть вздовж рами кожні 18 дюймів. Закріпіть напрямну до шпильок болтами. Скоротіть час простою на харчових підприємствах, спричинений відривом ниток.

Зварювання

Тип U3 виступаючих приварних шпильок під час зварювання, три виступи під головкою можуть повністю торкатися поверхні заготовки. Завдяки теплу, яке виділяється зварювальним струмом, виступи та деталь швидко плавляться та сплавляються разом, утворюючи дуже стабільне з’єднання, яке може витримувати значні сили розтягування та зсуву.
