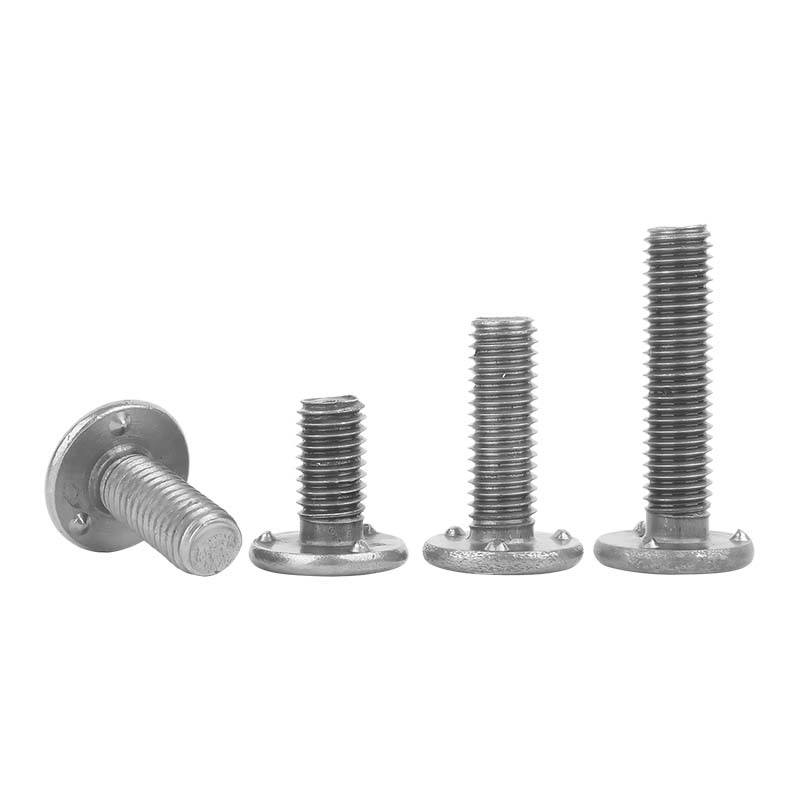

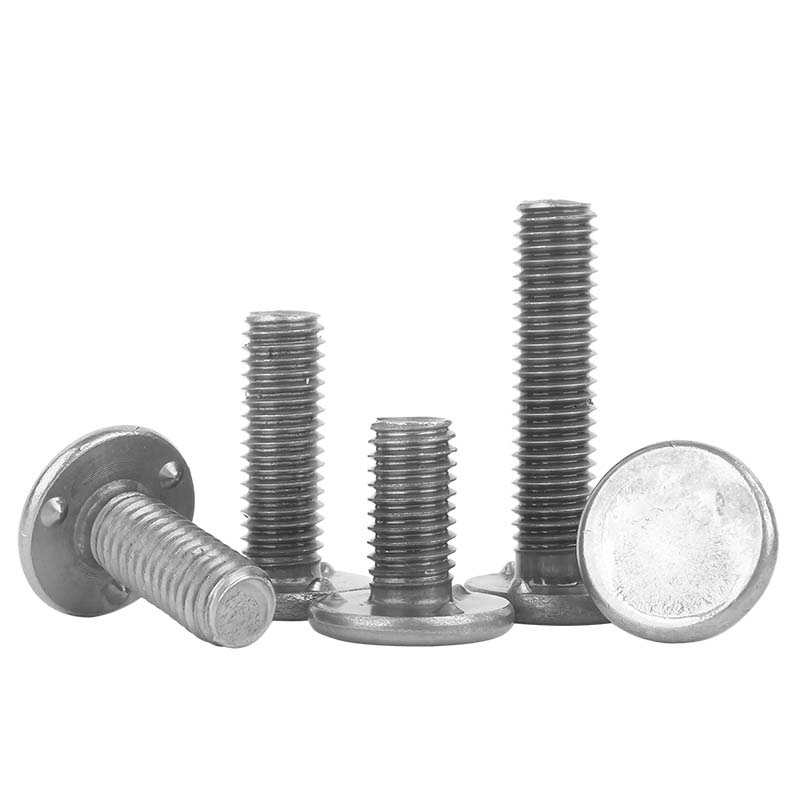

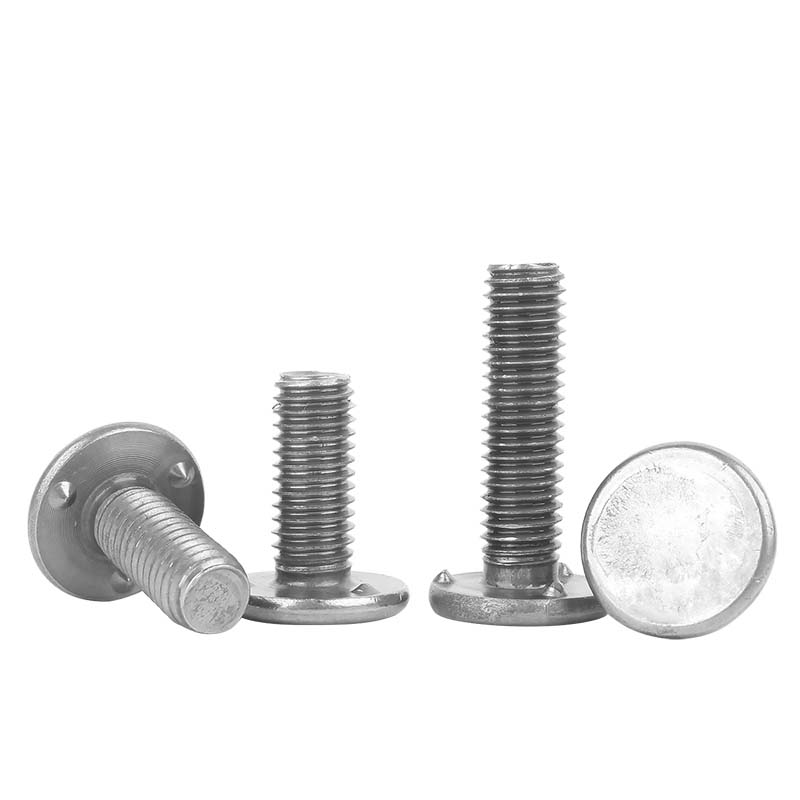

Головка зварювального гвинта з нижньою проекцією є круглою, гладкою та правильною, із точками зварювання, і використовується в таких сценаріях, як зварювання та фіксація. Гвинт циліндричної форми, на його поверхні є правильна різьба. Нитки безперервні і рівномірні.

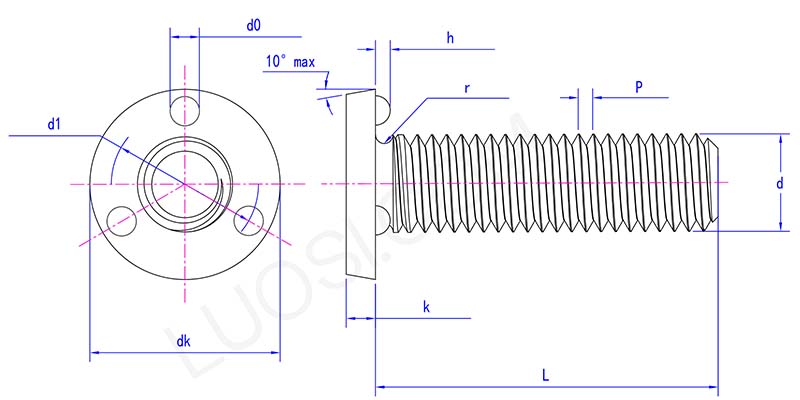

Пн |
M4 | M5 | M6 | M8 | M10 | M12 |
P |
0.7 | 0.8 | 1 | 1.25 | 1.5 | 1.75 |
dk макс |
11.5 | 12.5 | 14.5 | 19 | 21 | 24 |
dk хв |
11.23 | 12.23 | 14.23 | 18.67 | 20.67 | 23.67 |
k макс |
2 | 2.5 | 2.5 | 3.5 | 4 | 5 |
k хв |
1.75 | 2.25 | 2.25 | 3.25 | 3.75 | 4.75 |
r хв |
0.2 | 0.2 | 0.3 | 0.3 | 0.4 | 0.4 |
d1 макс |
8.75 | 9.75 | 10.75 | 14.25 | 16.25 | 18.75 |
d1 хв |
8.5 | 9.5 | 10.5 | 14 | 16 | 18.5 |
h макс |
1.25 | 1.25 | 1.25 | 1.45 | 1.45 | 1.65 |
год хв |
0.9 | 0.9 | 0.9 | 1.1 | 1.1 | 1.3 |
d0 макс |
2.6 | 2.6 | 2.6 | 3.1 | 3.1 | 3.6 |
d0 хв |
2.4 | 2.4 | 2.4 | 2.9 | 2.9 | 3.4 |
При будівництві сталевих конструкцій, таких як мости та великі будівлі, використовуються зварювальні гвинти з нижньою проекцією. Вони можуть забезпечити надійне з’єднання всіх компонентів сталевої конструкції, здатність витримувати великі навантаження та напруги, а також гарантувати безпеку та стабільність конструкції будівлі.
Монтаж будь-якого механічного обладнання не може обійтися без виступаючих зварних гвинтів. Наприклад, різні компоненти обладнання, такі як верстати, двигуни та великі машини, щільно з’єднані болтами, щоб забезпечити нормальну роботу машин. Наприклад, в процесі складання двигуна болти використовуються для точного з'єднання різних компонентів, що забезпечує стабільність і надійність двигуна в процесі експлуатації.
Зварювальний гвинт з проекцією використовується в нафтохімічній промисловості. Для з’єднання різного обладнання, такого як резервуари для зберігання, трубопроводи, клапани тощо, потрібні спеціальні високотемпературні та стійкі до корозії болти. Ці болти можуть забезпечити стабільну роботу обладнання в складних хімічних середовищах і запобігти нещасним випадкам, таким як витоки.
Точки зварювання гвинтів з нижньою проекцією можна використовувати для попереднього приварювання болтів до заготовки, полегшуючи наступні операції складання. Гвинт має звичайну та безперервну однакову різьбу, яку можна поєднуватигоріхита інші компоненти. Вони можуть бути адаптовані до матеріалів різної товщини та відповідати різним вимогам до складання.
