Проекційний гвинт під швом

Виступові гвинти під швом, виготовлені фабрикою Xiaoguo®, спеціально розроблені для складних зварювальних операцій. На виробничих підприємствах вони зазвичай використовуються для кріплення великих компонентів, наприклад деталей двигуна або секцій рами. Вони відповідають стандарту впровадження QC/T 598-1999.

Модель:QC/T 598-1999

Надіслати запит

Опис продукту

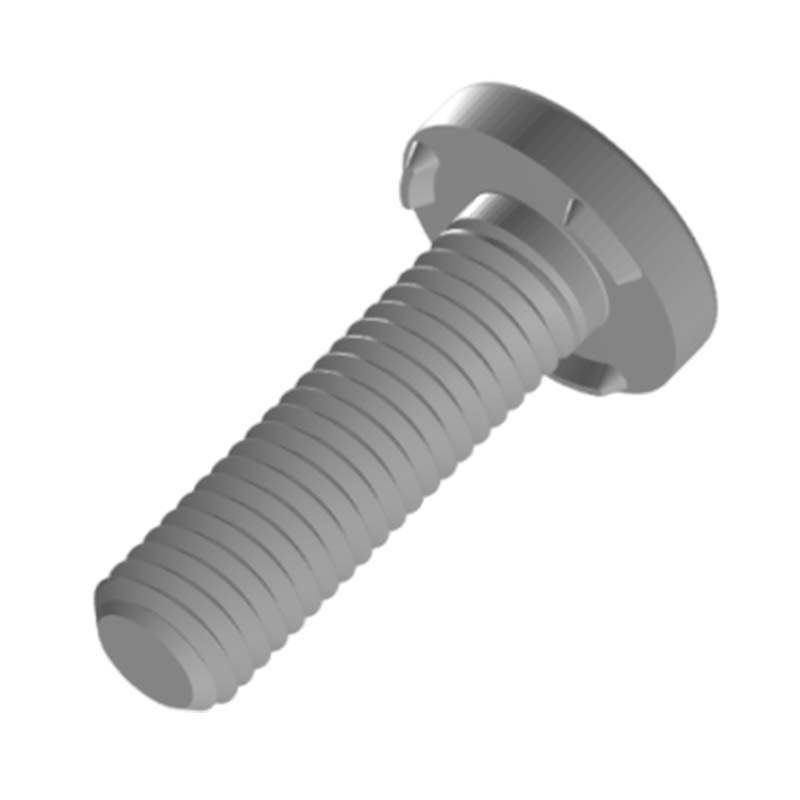

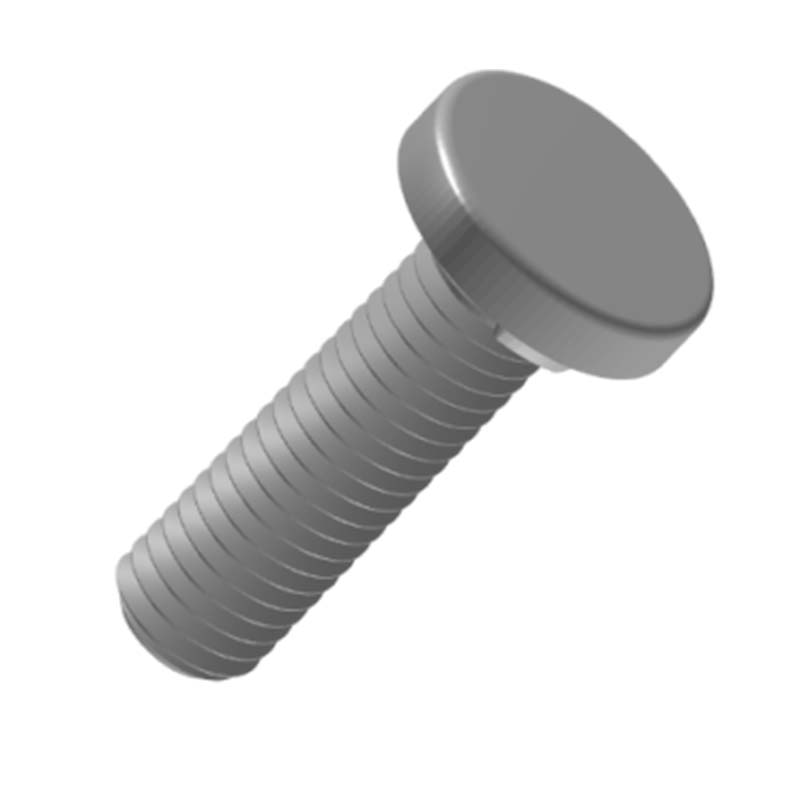

Головка проекційного гвинта під швом має форму круглої пластини, простої та правильної; гвинт прямий, а поверхня має рівномірні та безперервні нитки, які використовуються для взаємодії з гайками та іншими компонентами для досягнення затягування. Загальний дизайн простий і практичний.

Додатки

Цей гвинт під зварюванням використовується для загального механічного складання. Наприклад, таке обладнання, як верстати та сільськогосподарська техніка, використовується для з’єднання корпусу, основи та некритичних компонентів трансмісії. Їх стійкість забезпечує безперебійну роботу обладнання.

Проекційний гвинт під швом використовується в меблевій промисловості. Під час складання столів, стільців і корпусів шаф надійно фіксуються закріплені панелі та рами. Круглі головки не виступають, що запобігає появі подряпин і забезпечує безпеку та естетику щоденного використання. Їх також можна використовувати для ремонту будівель. Тимчасові будівлі, легкі сталеві конструкції або кріплення дверей і вікон, а також огорожі можна швидко з’єднати за допомогою цих методів, щоб відповідати вимогам несучої навантаження фундаменту та монтажу.

Зварний гвинт проекції міцно приварений і має стабільне з'єднання. За допомогою методу зварювання,болтможна тісно поєднувати зі звареною частиною, утворюючи дуже міцне з'єднання. Це менше ймовірність ослаблення, ніж звичайні болтові з'єднання. Вони збільшують площу контакту з деталлю, що зварюється. При затягуванні гайки вони можуть більш рівномірно розподілити тиск і зменшити тиск на поверхню зварюваної деталі, запобігаючи пошкодженню або деформації зварюваної деталі.

Параметри та особливості виробу

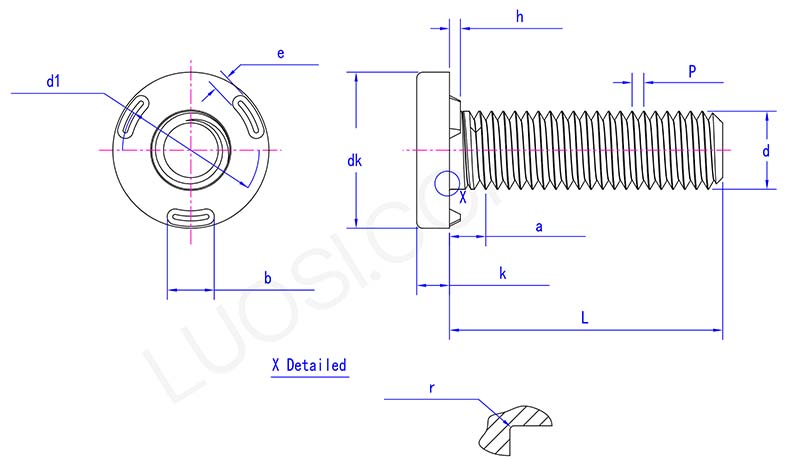

projection underweld screw parameter

Пн	M5	M6	M8	M10
P	0.8	1	1.25	1.5
dk макс	12.4	14.4	16.4	20.4
dk хв	11.6	13.6	15.6	19.6
k макс	2	2.2	3.2	4.2
k хв	1.6	1.8	2.8	3.8
і макс	2.25	2.75	2.25	2.75
і хв	1.75	2.25	1.75	2.25
b макс	3.3	4.3	5.3	6.3
b хв	2.7	3.7	4.7	5.7
h макс	0.8	0.9	1.1	1.3
год хв	0.6	0.75	0.9	1.1
d1 макс	10	11.5	14	17.5
d1 хв	9	10.5	13	16.5
r хв	0.2	0.25	0.4	0.4
r макс	0.6	0.7	0.9	1.2
макс	3.2	4	5	5

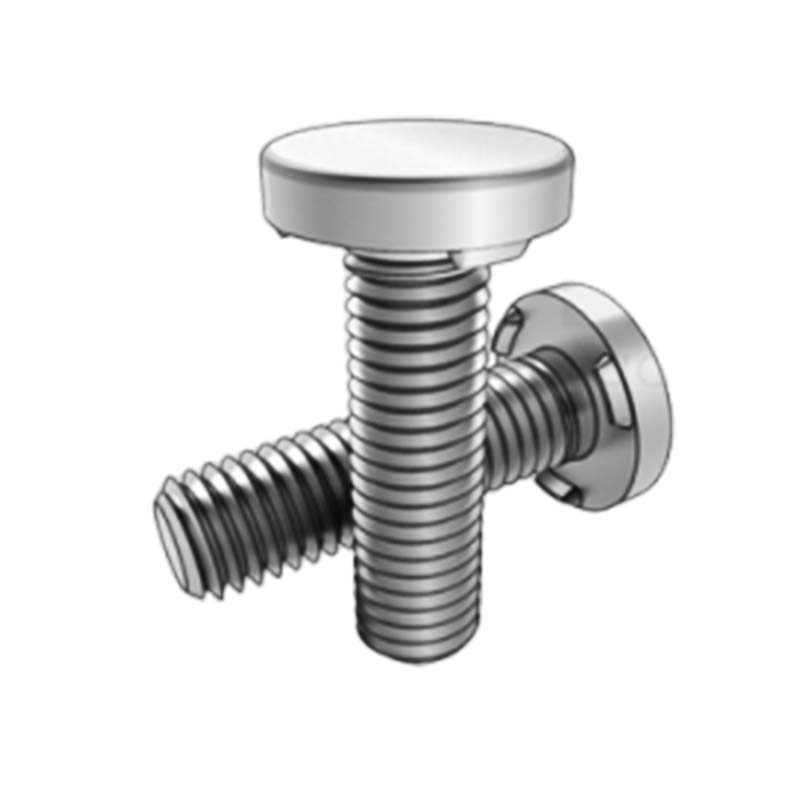

Конструкція проекційного гвинта під швом дуже стабільна. Кругла головка вертикально з'єднана з гвинтом, утворюючи щільне прилягання. Під дією зусилля він може ефективно розподіляти тиск і навряд чи деформується або зламається, забезпечуючи надійність з’єднання. Для роботи можна використовувати звичайні гайкові ключі та інші інструменти. Спеціальне обладнання не потрібно. Встановлення та демонтаж відносно прості, що робить його зручним для подальшого обслуговування та налаштування.
