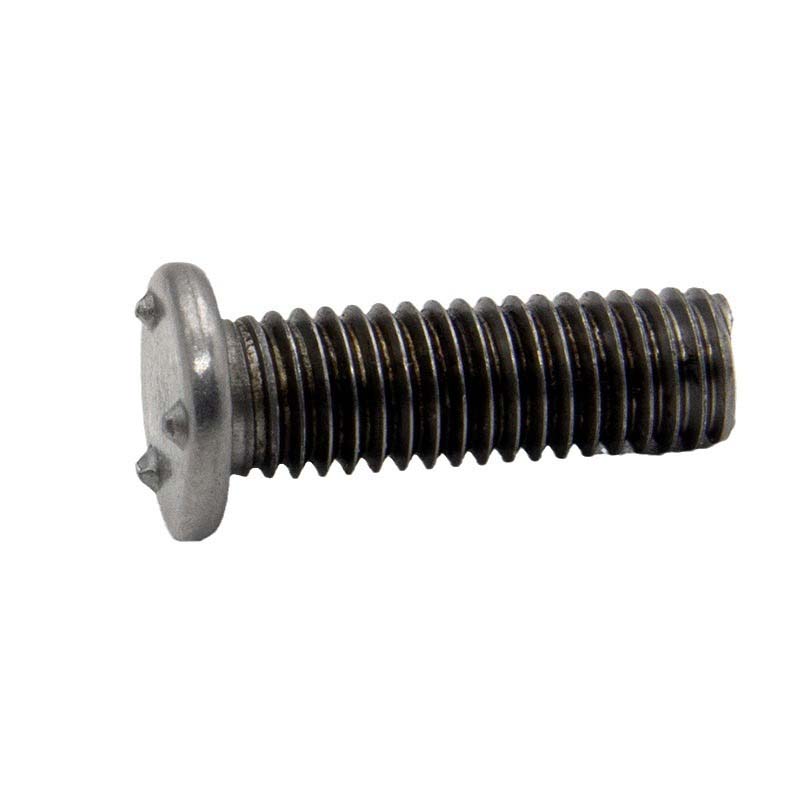

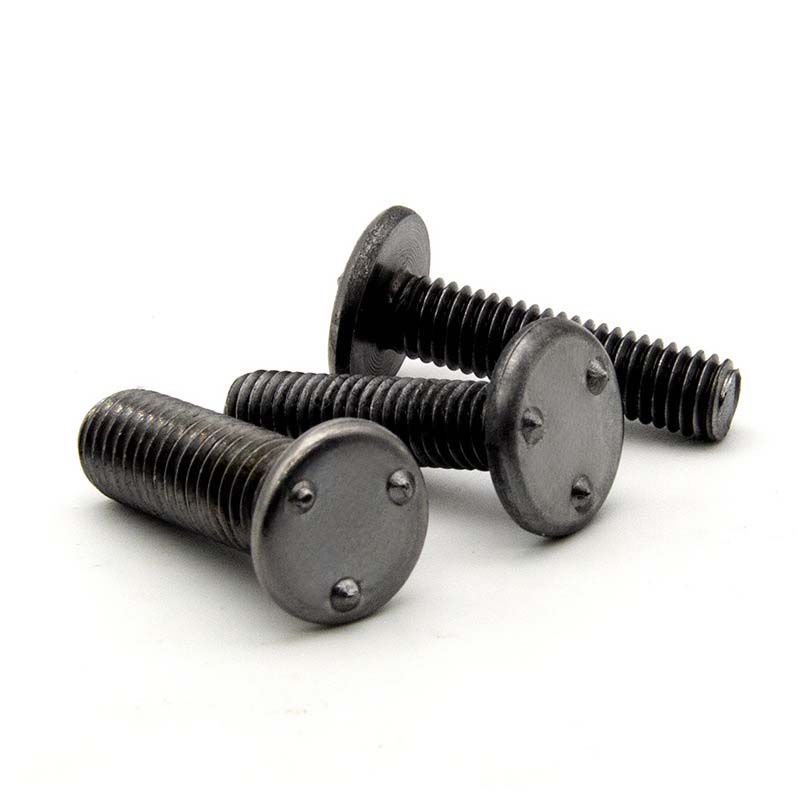

TГвинт для зварювання верхньої проекції в основному складається з гвинта та головки з виступаючою зварювальною платформою. Гвинтова частина має стандартну різьбу, а зверху є певна кількість і форма приварених виступів, які мають однакову висоту.

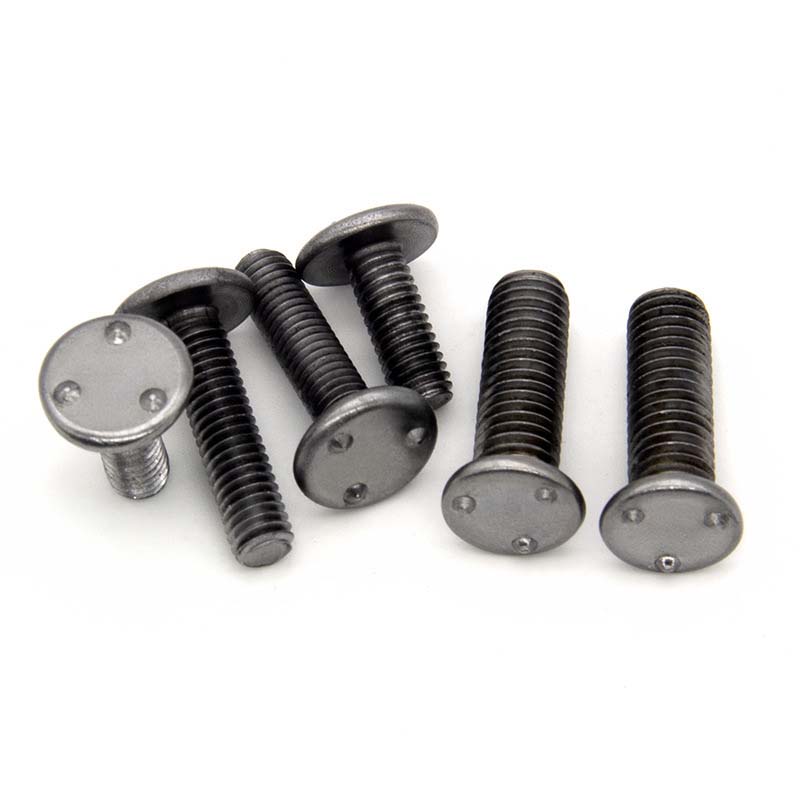

Цей приварний гвинт із виступаючою головкою є міцним і ефективним. Під час процесу зварювання струм зосереджується на опуклій зварювальній платформі, що дозволяє міцно з’єднати болти та зварні деталі разом за набагато коротший час, ніж при звичайних методах зварювання. Три опуклі зварювальні станції можуть допомогти болтам автоматично знайти правильне положення.
Зварні гвинти з верхньою проекцією використовуються в автомобільній промисловості. У виробництві кузовів автомобілів даний вид болтів широко використовується для з'єднання різних вузлів. Наприклад, в установці автокрісел. Спочатку болт приварюється до кузова автомобіля через виступаючу зварювання. Потім монтажні отвори сидіння суміщаються з болтом і закручується гайка, щоб надійно зафіксувати сидіння, гарантуючи, що сидіння не буде хитатися під час руху автомобіля.

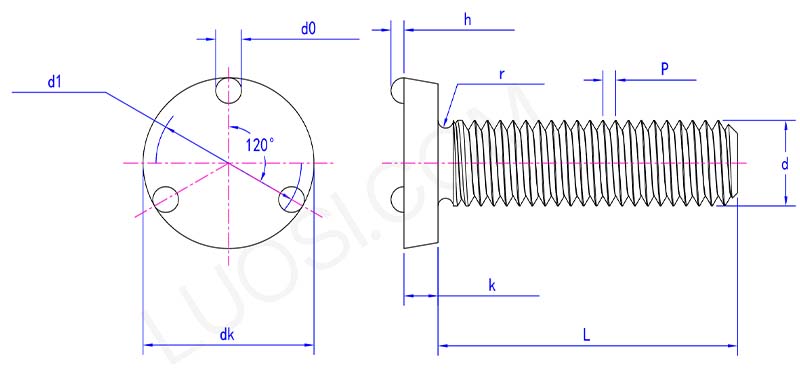

Пн |
M4 | M5 | M6 | M8 | M10 | M12 |
P |
0.7 | 0.8 | 1 | 1.25 | 1.5 | 1.75 |
dk макс |
11.5 | 12.5 | 14.5 | 19 | 21 | 24 |
dk хв |
11.23 | 12.23 | 14.23 | 18.67 | 20.67 | 23.67 |
k макс |
2 | 2.5 | 2.5 | 3.5 | 4 | 5 |
k хв |
1.75 | 2.25 | 2.25 | 3.25 | 3.75 | 4.75 |
r хв |
0.2 | 0.2 | 0.3 |
0.3 |
0.4 | 0.4 |
d1 макс |
8.75 | 9.75 | 10.75 | 14.25 | 16.25 | 18.75 |
d1 хв |
8.5 | 9.5 | 10.5 | 14 | 16 | 18.5 |
h макс |
1.25 | 1.25 | 1.25 | 1.45 | 1.45 | 1.65 |
год хв |
0.9 | 0.9 |
0.9 |
1.1 | 1.1 | 1.3 |
d0 макс |
2.6 | 2.6 | 2.6 | 3.1 | 3.1 | 3.6 |
d0 хв |
2.4 | 2.4 | 2.4 | 2.9 | 2.9 | 3.4 |

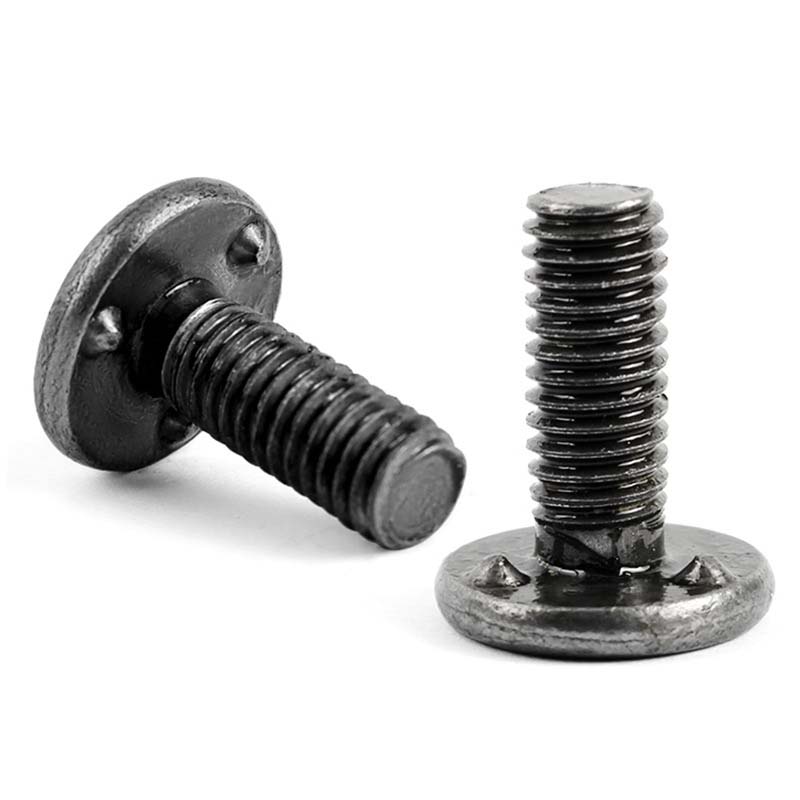

Найвідмітнішою особливістю зварного гвинта з верхньою проекцією є його унікальна виступаюча зварювальна платформа в головці. Ці апарати для точкового зварювання мають правильну форму та однакові розміри. У процесі зварювання вони можуть точно концентрувати струм, забезпечуючи стабільний і надійний результат зварювання з гарантованою якістю зварювання. Завдяки наявності опуклої зварювальної станції пошкодження поверхні зварюваних деталей під час процесу зварювання є відносно невеликим, а зовнішній вигляд і продуктивність зварених деталей можуть бути краще збережені.
