Подвійна шпилька типу B

Подвійні шпильки типу B мають різьблення на обох кінцях і полірований стрижень посередині. Діаметр полірованого стрижня приблизно дорівнює діаметру кроку різьби та має хорошу гнучкість. Шпильки, вироблені постачальником Xiaoguo®, є міцними та відповідають стандарту впровадження GB/T 900-1988.

Надіслати запит

Опис продукту

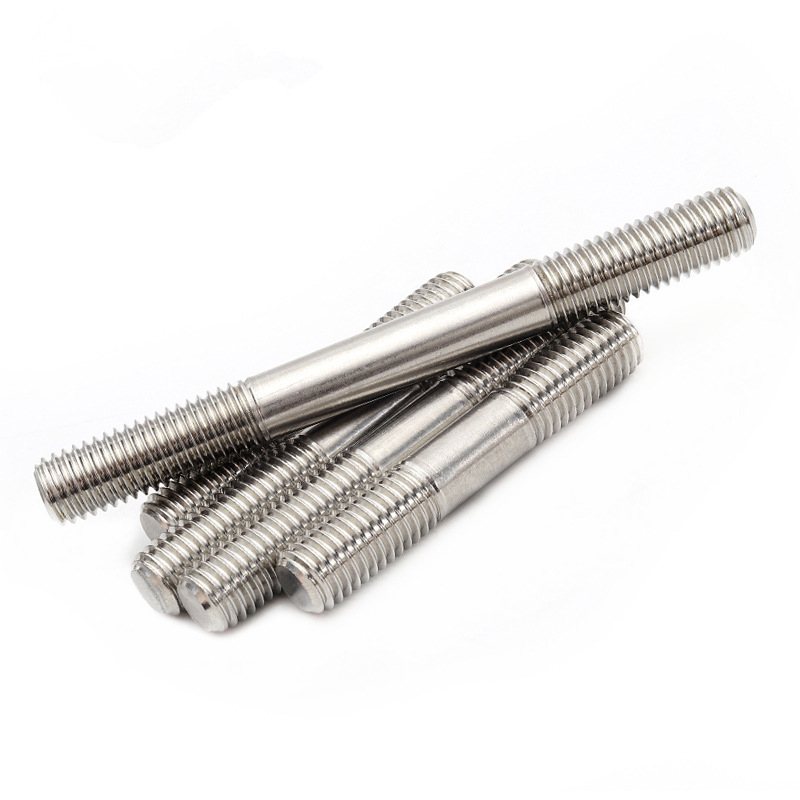

Подвійна шпилька типу B — це металевий стрижень із різьбою на обох кінцях. Довжина ниток на обох кінцях різна, що може адаптуватися до з’єднувальних матеріалів різної товщини. Діаметр середньої гладкої частини стрижня такий самий, як і нитки, що робить його дуже гнучким у використанні.

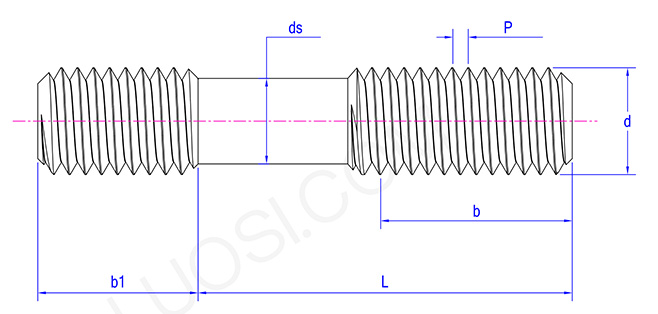

Type B Double End Stud

Застосування та параметри

Подвійні шпильки типу B використовуються в машинобудуванні. При складанні верстата використовуйте його для кріплення робочого столу і ліжка. Короткий кінець вкрутіть в різьбовий отвір станини, а після того, як довгий кінець пройде через стіл, затягніть його гайкою. Він може витримувати вібрацію під час обробки.

При ремонті двигуна для заміни торцевої кришки використовуються шпильки типу B. Короткий кінець закріплений на корпусі двигуна, а довгий кінець з’єднаний з торцевою кришкою, щоб гарантувати, що торцева кришка не ослабляється під час роботи двигуна та захистить внутрішні частини. Вони витримують вібрацію і вагу під час роботи обладнання, запобігають зсуву обладнання, забезпечують безпеку виробництва.

Ці подвійні кінцеві шпильки B вирішують проблему вирівнювання. Спочатку повністю закрутіть шпильки в один компонент, потім відрегулюйте положення та, нарешті, затягніть гайку на вільному кінці. Це важливо для вирівнювання механічної основи на нерівних прокладках. Вони можуть рівномірно розподілити навантаження. Рівномірне зчеплення ниток на обох кінцях може запобігти нерівномірному навантаженню в опорній системі або мостових з’єднаннях.

Параметри продукту

Пн	M2	M2.5	M3	M4	M5	M6	M8	M10	M12	M14	M16
P	0.4	0.45	0.5	0.7	0.8	1	1.25	1.5	1.75	2	2
b1 хв	3.4	4.4	5.4	7.25	9.25	11.1	15.1	18.95	22.95	26.95	31.75
b1 макс	4.06	5.06	6.60	8.75	10.75	12.90	16.90	21.05	25.05	29.05	33.25
ds	2	2	3	4	4	5	7	9	11	13	15

Переваги

Подвійні кінцеві шпильки типу B відрізняються високою адаптивністю. Оскільки довжина різьби на обох кінцях різна, більш товстий базовий компонент можна пригвинтити з одного боку, а тоншу частину можна зафіксувати гайкою з іншого боку, без необхідності використання додаткових шайб. Наприклад, при кріпленні основи обладнання короткий кінець вкручується в бетонну основу, а довгий проходить через задню кришку і затягується гайкою. Операція проста.
