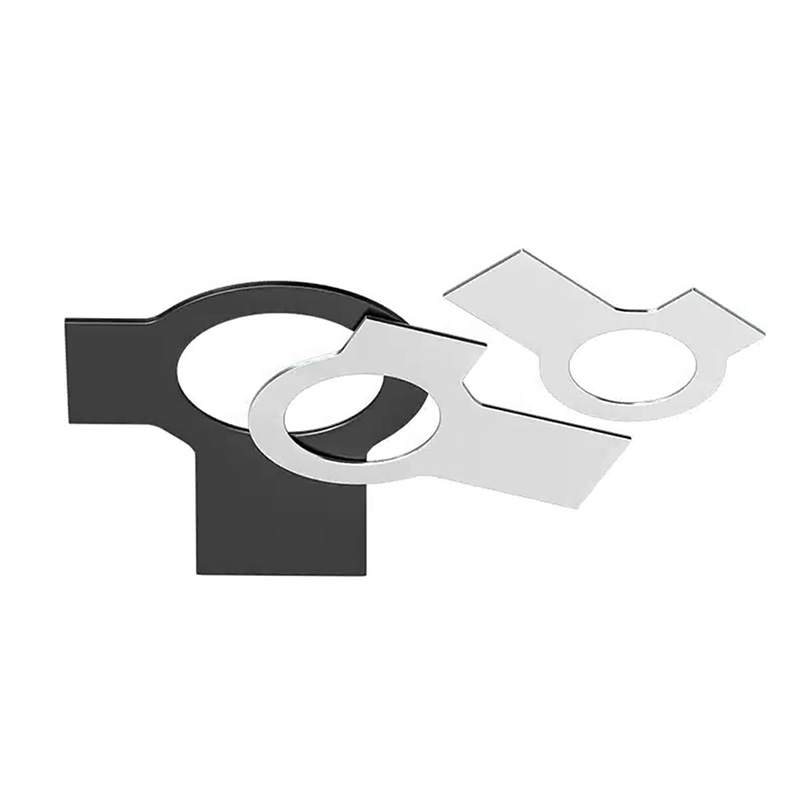

Шайби з довгим виступом і крильцями

Шайби з довгим виступом і крилами, вироблені фабрикою Xiaoguo®, мають надзвичайно високу надійність щодо функції запобігання розкручування. Навіть в умовах постійної вібрації та ударів вони можуть підтримувати хороший стан блокування.

Надіслати запит

Опис продукту

Принцип роботи шайб із довгим виступом і крилами базується на суто механічному замиканні, а не на терті чи еластичності. Основний механізм полягає у згинанні двох вкладишів, тим самим фізично запобігаючи обертанню гайки (або головки болта) відносно заготовки.

【1】Конкретна роботапроцес

（1）Звичайне встановлення, із зарезервованими вушними вкладками

Покладіть шайби з довгим виступом і крилами на болт, потім затягніть гайку. У цей момент обидва вушні вкладки залишаються прямими і не зігнуті.

（2）Зігніть короткі вушка та зафіксуйте гайки

Плоскогубцями загніть короткі вушка вгору, щоб вони щільно прилягали до однієї сторони гайки. Короткі вушка повинні упиратися в площину гайки, щоб вона не оберталася.

（3）Зігніть довгі вуха та зафіксуйте шайби виступу за допомогою довгого виступу та крил

Відігніть довгі вуха вниз або вбік, щоб вони могли захопити край заготовки, вставити в отвори на заготовці або впертися в нерухомий виступ.

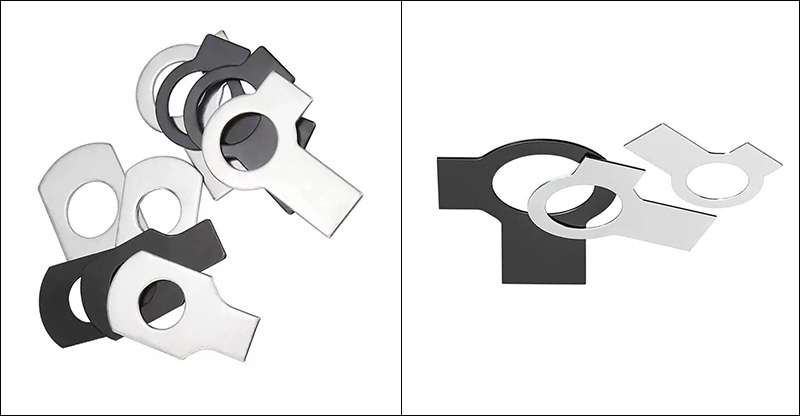

Tab Washers With Long Tab And Wings

【2】Визначення кінцевого ефекту

Довге вушко фіксувало шайбу на заготовці, гарантуючи, що шайба не обертається.

Короткі вушка блокують гайку та шайбу разом, і гайка також не може обертатися.

Оскільки між шайбою та гайкою не може відбуватися відносного руху, болтове з’єднання повністю заблоковано.

【3】Відмінність від фрикційних механізмів проти ослаблення

Фрикційний фіксатор: запобігає обертанню, створюючи опір. Вібрація може подолати цей опір і спричинити ослаблення.

Шайби з довгим виступом і крильцями: за допомогою прямого фізичного втручання, поки навушник не зігнутий або не пошкоджений, гайка абсолютно не обертатиметься. На цей запірний механізм не впливають вібрація, змащення чи зміни температури.

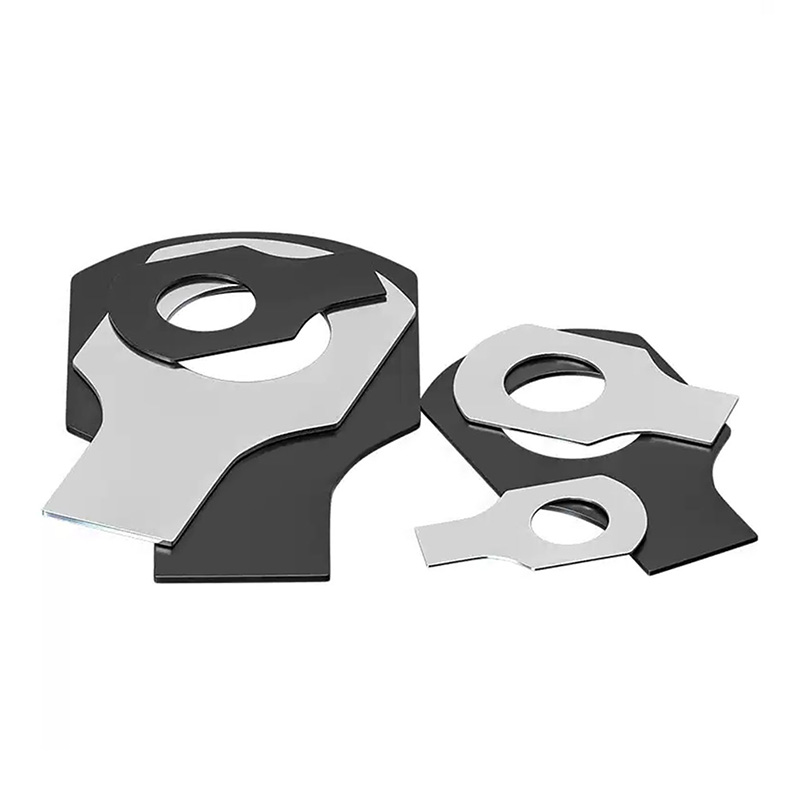

Tab Washers With Long Tab And Wings

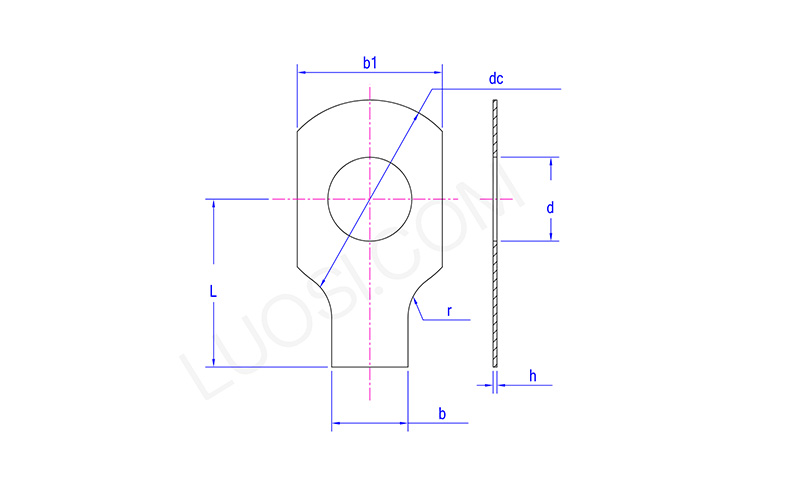

Пн	φ3	φ 4	φ5	φ6	φ8	φ10	φ12	φ14	φ16	φ18	φ20
d макс	3.5	4.5	5.6	6.76	8.76	10.93	13.43	15.43	17.43	19.52	21.52
d хв	3.2	4.2	5.3	6.4	8.4	10.5	13	15	17	19	21
постійний струм макс	10	14	17	19	22	26	32	32	40	45	45
dc хв	9.64	13.57	16.57	18.48	21.48	25.48	31.38	31.38	39.38	44.38	44.38
L хв	11.65	13.65	15.65	17.65	19.58	21.58	27.58	27.58	31.5	35.5	35.5
L макс	12.35	14.35	16.35	18.35	20.42	22.42	28.42	28.42	32.5	36.5	36.5
h	0.4	0.4	0.5	0.5	0.5	0.5	1	1	1	1	1
b1	7	9	11	12	16	19	21	25	32	38	38
r	2.5	2.5	2.5	4	4	6	10	10	10	10	10
