Шайби з довгим і коротким виступом

Шайби з довгим і коротким язиком, виготовлені фабрикою Xiaoguo®, блокуються механічно, а не тертям. Механічне блокування принципово запобігає обертанню, і ефект блокування дуже очевидний.

Надіслати запит

Опис продукту

Шайби з довгим і коротким виступом, які відповідають механічному стопорному кільцю DIN 463, являють собою цільне механічне стопорне кільце проти ослаблення. Він сформований за допомогою єдиного процесу лиття під тиском, що включає один довгий і один короткий навушник, причому два навушника утворюють кут приблизно 90°. Він використовується для шестигранних болтів/гайок, що запобігає ослабленню через згинання однієї довгої та однієї короткої вкладишів, і підходить для умов високої вібрації, динамічного навантаження та температурного розширення та стиснення. Така конструкція дозволяє повністю запобігти відносному повороту гайки або болта, досягаючи надійного механічного замикання.

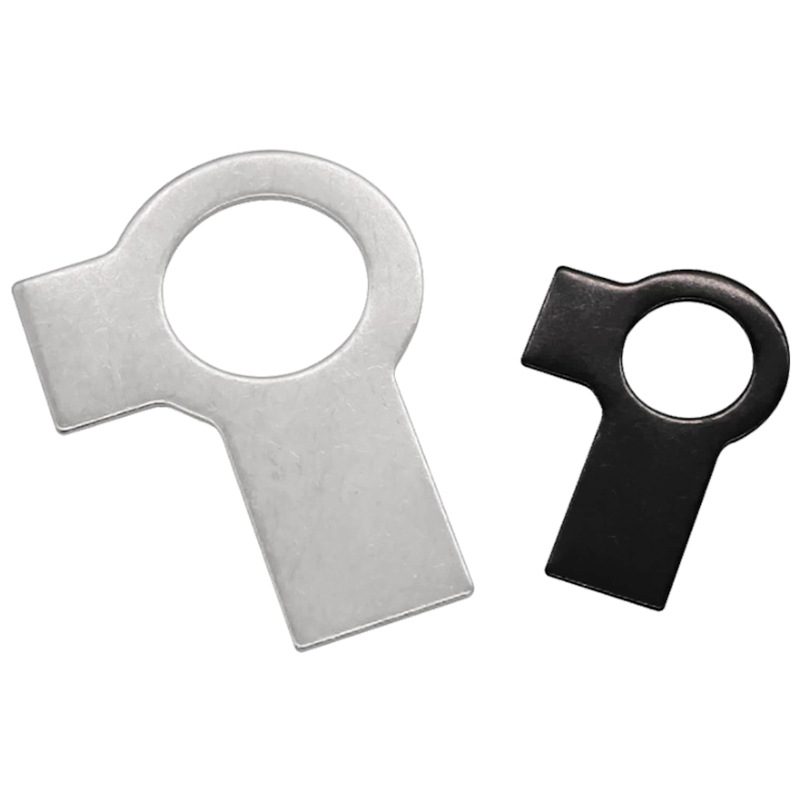

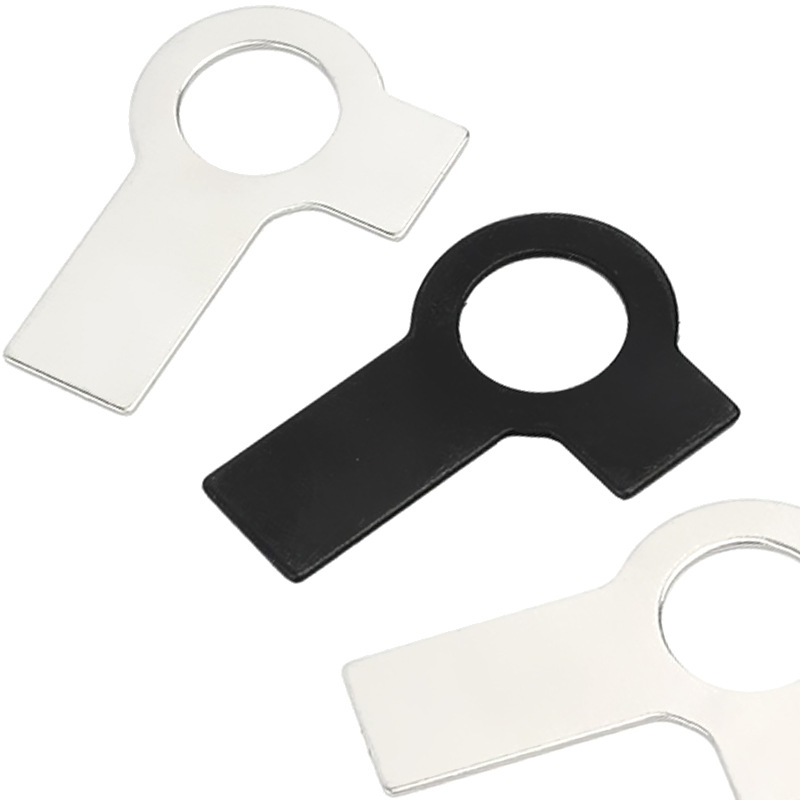

< style="text-align:center;"> Tab Washers With Long And Short Tab

Конструктивні особливості

Конструктивні особливості табуляторів з довгим і коротким лапками наступні:

（1）Інтегроване штампування

Вся шайба з довгим і коротким виступом виготовляється з одного листа металу за допомогою процесу холодного штампування. Немає зварювання або додаткових компонентів, що забезпечує просту конструкцію, високу міцність і низьку вартість.

（2）Конструкція з подвійними навушниками (один довгий і один короткий)

Основний корпус шайб Tab з довгим і коротким вкладками має круглу форму, а дві вкладиші виходять назовні вздовж зовнішнього краю:

Коротка вкладка: коротка за довжиною

Довга вкладка: довша

Два навушника утворюють кут приблизно 90 градусів один з одним.

（3）На корені навушника є структура для зняття напруги.

У точці з’єднання навушника з круглим корпусом закруглені кути або невелике звуження ширини призначені для зменшення концентрації напруги під час згинання та запобігання поломці навушника.

（4）Циліндричний корпус

Товщина тіла рівномірна. На тілі немає зубців і похилих поверхонь, поверхня зазвичай гладка.

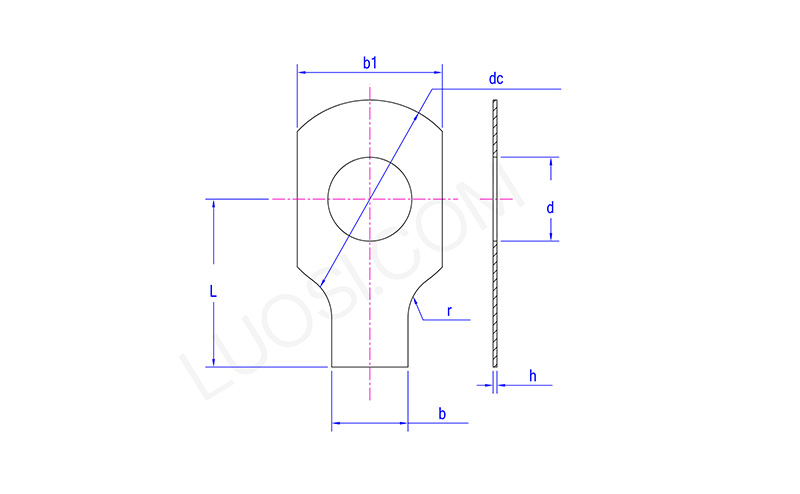

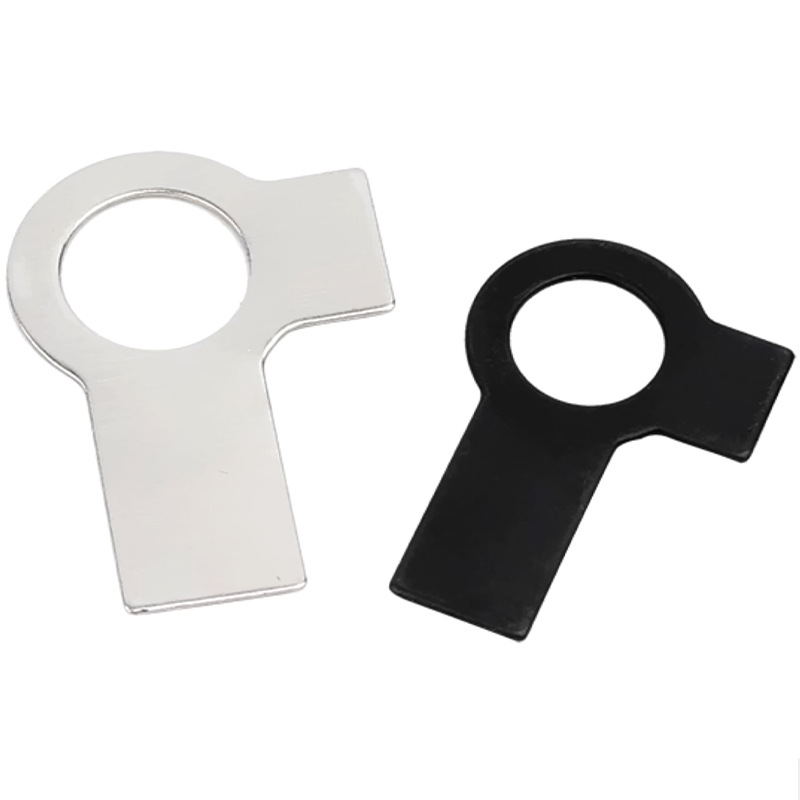

< style="text-align:center;"> Tab Washers With Long And Short Tab

Пн	φ3	φ 4	φ5	φ6	φ8	φ10	φ12	φ14	φ16	φ18	φ20
d макс	3.5	4.5	5.6	6.76	8.76	10.93	13.43	15.43	17.43	19.52	21.52
d хв	3.2	4.2	5.3	6.4	8.4	10.5	13	15	17	19	21
постійний струм макс	10	14	17	19	22	26	32	32	40	45	45
dc хв	9.64	13.57	16.57	18.48	21.48	25.48	31.38	31.38	39.38	44.38	44.38
L хв	11.65	13.65	15.65	17.65	19.58	21.58	27.58	27.58	31.5	35.5	35.5
L макс	12.35	14.35	16.35	18.35	20.42	22.42	28.42	28.42	32.5	36.5	36.5
h	0.4	0.4	0.5	0.5	0.5	0.5	1	1	1	1	1
b1	7	9	11	12	16	19	21	25	32	38	38
r	2.5	2.5	2.5	4	4	6	10	10	10	10	10
