Чорні сталеві шайби з довгим виступом і крилом

Чорні сталеві шайби з довгим виступом і крилом, виготовлені фабрикою Xiaoguo®, мають просту конструкцію, яку легко використовувати та використовувати. При монтажі потрібен тільки звичайний гайковий ключ, ніяких додаткових інструментів не потрібно.

Надіслати запит

Опис продукту

Встановлення чорних сталевих шайб із довгим виступом і крилом складається з чотирьох простих кроків. Будь ласка, дотримуйтесь наступної послідовності дій, щоб забезпечити надійне замикання.

【1】Інструмент

Гайковий ключ (використовується для закручування гайок або болтів)

Гострогубці або плоскогубці (використовуються для згинання навушників)

(Додатково) Молоток + хрестова викрутка (для товстіших шайб)

Black Steel Tab Washers With Long Tab and Wing

【2】Кроки встановлення

（1）Установіть шайбу

Пропустіть болт через отвір деталі. Встановіть чорні сталеві шайби з довгим виступом і крилом на болт, тримаючи довгий і короткий виступи назовні. Переконайтеся, що шайба рівно прилягає до поверхні. Закрутіть гайку вручну, поки не затягуйте її повністю.

（2）Затягніть гайку

За допомогою гайкового ключа затягніть гайку, поки вона не досягне необхідного моменту затягування.

（3）Зігніть короткий язичок

Візьміть короткий язичок плоскогубцями та зігніть його вгору. Зігніть його щільно до однієї плоскої поверхні гайки.

（4）Зігніть довгий язичок

Використовуйте плоскогубці, щоб зігнути довгий язичок вниз або вбік. Складіть його в паз на деталі або щільно пригніть до краю деталі.

Black Steel Tab Washers With Long Tab and Wing

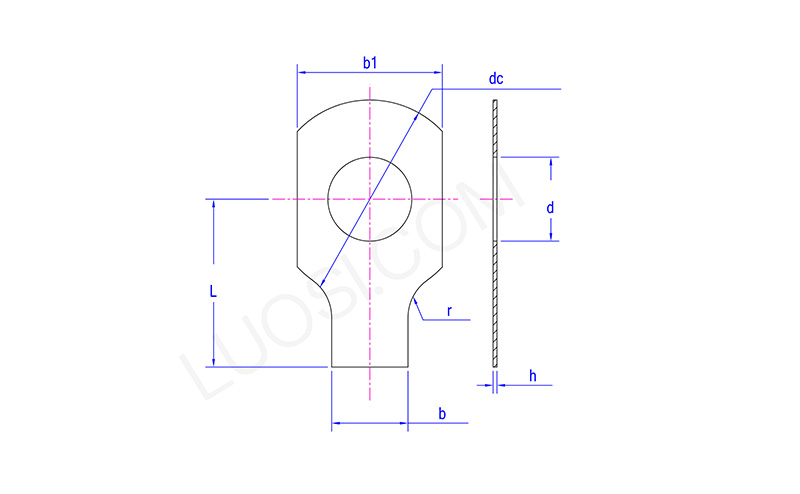

Пн	φ3	φ 4	φ5	φ6	φ8	φ10	φ12	φ14	φ16	φ18	φ20
d макс	3.5	4.5	5.6	6.76	8.76	10.93	13.43	15.43	17.43	19.52	21.52
d хв	3.2	4.2	5.3	6.4	8.4	10.5	13	15	17	19	21
постійний струм макс	10	14	17	19	22	26	32	32	40	45	45
dc хв	9.64	13.57	16.57	18.48	21.48	25.48	31.38	31.38	39.38	44.38	44.38
L хв	11.65	13.65	15.65	17.65	19.58	21.58	27.58	27.58	31.5	35.5	35.5
L макс	12.35	14.35	16.35	18.35	20.42	22.42	28.42	28.42	32.5	36.5	36.5
h	0.4	0.4	0.5	0.5	0.5	0.5	1	1	1	1	1
b1	7	9	11	12	16	19	21	25	32	38	38
r	2.5	2.5	2.5	4	4	6	10	10	10	10	10

【3】Перевірка встановлення

Короткі вушка щільно прилягають до площини гайки, не даючи гайці обертатися.

Довгі вуха міцно закріплені, а чорні сталеві шайби з довгим виступом і крилом не можуть обертатися відносно заготовки.

Обидва амбушури не мають тріщин і надмірних вигинів чи пошкоджень.

【4】Примітки до уваги

（1）Одноразове використання: після встановлення навушники остаточно зігнуті. При знятті їх необхідно розправити за допомогою молотка або зрізати. Чорні сталеві шайби з довгим виступом і крилом не можна використовувати повторно.

（2）Не згинайте занадто багато: багаторазове згинання або надмірні кути згинання можуть призвести до того, що корінь навушника зламається, втрачаючи його функцію фіксації.

（3）Не зрозумійте це неправильно: короткі вуха завжди повинні бути спрямовані вгору, а довгі – вниз.
