Приварна гайка з фланцем

Де б вам не знадобилося зварити гайку, ви можете довіряти китайському виробнику та постачальнику фланцевої шестигранної гайки Xiaoguo®. Ми обслуговуємо понад 500 клієнтів по всьому світу. Зварювання пластин товщиною від 1 мм до пластин товщиною 10 мм є точним і міцним. Ми підтримуємо клієнтів у проведенні невеликих пробних тестів, а також будуть знижки на великі оптові покупки.

Надіслати запит

Опис продукту

Основна перевага

Шестигранна приварна гайка з фланцем поєднує в собі точне позиціонування, постійний захист від ослаблення, односторонню збірку та регульовану міцність. У той же час, це зменшує кількість деталей і робочих годин, що робить його кращою зварювальною гайкою для з’єднань тонкого листового металу.

（1）Інтеграція фланця

Оснащений збільшеною поверхнею фланця, яка рівномірно розподіляє тиск і запобігає згортанню тонкої пластини. Немає необхідності в додаткових шайбах.

（2）Три підняті платформи, точне позиціонування

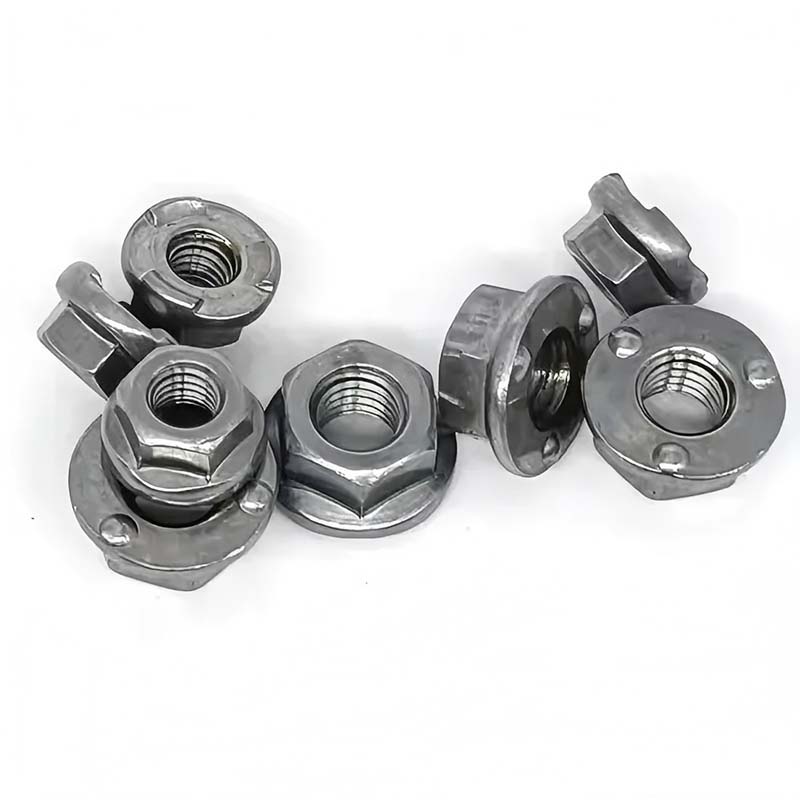

Нижня поверхня фланця має три зварювальні виступи під кутом 120°, які автоматично вирівнюються та запобігають зсуву.

（3）Постійне запобігання розпушенню

Після зварювання шестигранна гайка з фланцем і основний матеріал стають невід’ємною частиною. В умовах вібрації та ударів він ніколи не послабиться.

Flanged Hex Weld Nut

（4）Повний діапазон класів міцності (4,8 - 10,9 класів)

Низьковуглецева сталь (марки 4,8/6,8), середньовуглецева/легована сталь (марки 8,8/10,9), нержавіюча сталь (A2-70/A4-70) доступні як опції. Міцність можна підібрати відповідно до вимог, від побутової техніки до шасі важких вантажівок.

（5）Доступний широкий спектр корозійностійких рішень:

Електрогальванізація (48-120 годин соляного спрею), гаряче цинкування (500 годин+), Dacromet (1000 годин+), нержавіюча сталь у своєму природному кольорі (304/316) тощо. Підходить для суворих умов, таких як прибережні райони, хімічні заводи та зовнішні місця.

（6）Одностороння збірка, на задній стороні не потрібні інструменти

Гайки приварені до заготовки. Просто затягніть болти з одного боку, не використовуючи гайковий ключ, щоб закріпити їх на задній стороні. Особливо підходить для вузьких просторів, таких як закриті ящики та внутрішні порожнини кузова автомобіля.

（7）Підходить для великомасштабного автоматизованого виробництва

Формування холодної заголовки + нарізка різьби, з хорошою консистенцією розмірів; У поєднанні з автоматичним подаванням вібраційного диска та апаратом для контактного точкового зварювання ціна одноразового кріплення набагато нижча, ніж рішення «гайка + шайба».

Flanged Hex Weld Nut

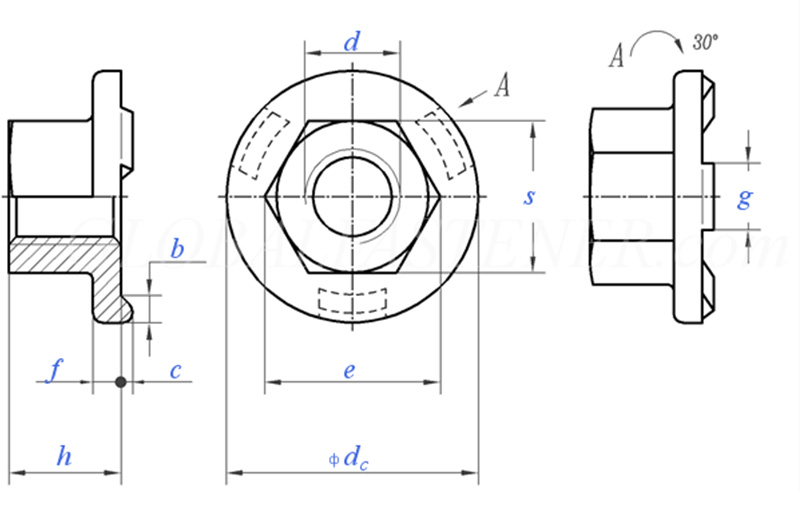

Розмір нитки			M5	M6	M8	M10	M12	M14	M16
d			M5	M6	M8	M10	M12	M14	M16
P	Грубий крок різьби		0.8	1	1.25	1.5	1.75	2	2
P	Тонкий крок різьби		/	/	/	/	15	1.5	1.5
C	Номінальний розмір	±0,1	0.8	0.8	1	1.2	1.2	1.2	1.2
dc	макс		15.5	18.5	22.5	26.5	30.5	33.5	36.5
dc	хв		14.5	17.5	21.5	25.5	29.5	32.5	35.5
e	хв		8.2	10.6	13.6	16.9	19.4	22.4	25
e	макс		8.5	10.9	14	17.5	20	23	26
f	Номінальний розмір	±0,25	1.7	2	2.5	3	3	4	4
g	Номінальний розмір	±0,1	4	5	6	7	8	8	8
m	хв		4.7	6.64	9.64	12.57	14.57	16.16	18.66
m	макс		5	7	10	13	15	17	19.5
S	макс		8	10	13	16	18	21	24
S	хв		7.64	9.64	12.57	15.57	17.57	20.48	23.48
b	макс=номінальний розмір		2.2	2.7	2.7	2.95	3.2	3.45	3.7
b	хв		2	2.5	2.5	2.75	3	3.25	3.5
за 1000 одиниць кг			/	5.7	12.2	21.8	29.4	45.8	/

Поля застосування

Зварювальна гайка з фланцем широко використовується в наступних галузях промисловості та сценаріях завдяки своїм перевагам, таким як міцне зварювання, точне позиціонування, надійна захист від ослаблення та одностороннє складання.

（1）Автомобілебудування: шестигранна приварна гайка з фланцем використовується для встановлення бамперів, сидінь, панелей приладів, аксесуарів для дверей тощо.

（2）Прилади та електричні шафи: точки різьбового з’єднання корпусів холодильників, пральних машин і кондиціонерів; Монтажні основи розподільних коробок і шаф управління.

（3）Механічне обладнання: Кріплення кришок з листового металу, захисних кожухів і опор.

（4）Архітектура та апаратне забезпечення: з’єднання легких сталевих конструкцій, збірні металеві компоненти.

（5）Залізничний транзит: внутрішнє оснащення вагонів та фіксація електрообладнання.

（6）Нова енергія: корпус фотоелектричного інвертора, корпус шафи для зберігання енергії.
