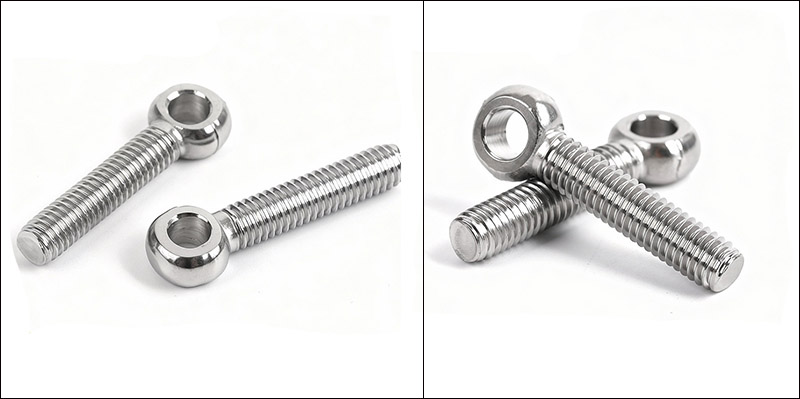

Рим-болт з прямим хвостовиком

Гвинт із прямим хвостовиком Xiaoguo® має точний допуск 6 г у різьбі. Його можна легко вкрутити вручну. Він економить час і зусилля, підвищує ефективність роботи, простий і легкий в експлуатації та оснащений стопорною шайбою. У той же час він підтримує пробну закупівлю невеликих партій зразків.

Надіслати запит

Опис продукту

Специфікації встановлення та використання

Правильне встановлення та використання рим-болта з прямим хвостовиком має вирішальне значення для забезпечення безпеки. Будь ласка, прочитайте наступні вказівки:

（1）Повністю затягнутий

Переконайтеся, що підйомний болт повністю зачеплено з різьбовим отвором деталі. Різьбовий торець повинен бути врівень або трохи нижче монтажної поверхні. Для монтажу через отвір слід використовувати гайку разом.

（2）Глибина зачеплення різьби

Сталь: принаймні 1 діаметр різьби

Чавун, латунь, бронза: принаймні 1,5 діаметра різьби

Алюмінієвий сплав, магнієвий сплав, цинк, пластик: принаймні в 2 рази більше діаметра різьби

（3）Використання динамометричного ключа

Затягніть болти відповідно до стандартних рекомендованих значень крутного моменту. Не рекомендується покладатися на силу рук. Як надмірний, так і недостатній крутний момент може мати негативний вплив на болти.

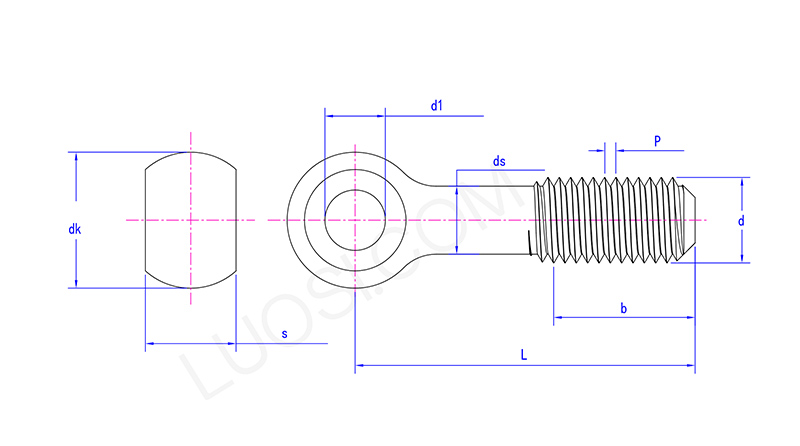

Straight Shank Eyebolt

Пн	M8	M10	M12	M16	М20	M24	M27	М30	M33	M36	M39
P	1.25	1.5	1.75	2	2.5	3	3	3.5	3.5	4	4
d1 макс	8.036	10.036	12.043	16.043	18.043	22.052	25.052	28.052	30.052	32.062	35.062
d1 хв	8	10	12	16	18	22	25	28	30	32	35
dk макс	18	20	25	32	40	45	50	55	60	65	70
dk хв	16.9	18.7	23.7	30.4	38.4	43.4	48.4	53.1	58.1	63.1	68.1
s макс	11	14	17	19	24	28	30	34	38	41	46
s хв	10.3	13.3	16.3	18.16	23.16	27.16	29.16	33	37	40	45
ds макс	8	10	12	16	20	24	27	30	33	36	39

（4）Напрямок навантаження

Рим-болт з прямим хвостовиком може витримувати лише вертикальні осьові навантаження і не повинен піддаватися похилому витягуванню. Якщо потрібне підйом під кутом, слід використовувати плечовий рим-болт або поворотне підйомне кільце.

（5）Перевірка перед використанням

Перед кожним використанням необхідно проводити візуальний огляд, приділяючи особливу увагу: чи є підйомні кільця деформованими, тріснутими або сильно зношеними; чи різьби ослаблені, заіржавіли чи пошкоджені; і чи чіткі та розбірливі маркування робочого навантаження. Якщо на болтах підйомного кільця виявлено будь-які тріщини, вигини або пошкодження різьби, їх слід негайно викинути.

（6）Регулярне технічне обслуговування

Встановіть графік регулярних перевірок для проведення професійного тестування анкерних болтів, які підлягають тривалому використанню.

（7）Заборона модифікації

Суворо заборонено виконувати будь-які модифікації рим-болта з прямим хвостовиком, такі як зварювання, нагрівання або згинання.

Straight Shank Eyebolt

FAQ

（1）Яке обмеження робочого навантаження (WLL) рим-болта з прямим хвостовиком?

Відповідно до DIN 580, вертикальне підйомне WLL для M10 становить 230 кг (приблизно 0,23 тонни); згідно з ASTM A489, WLL 1/2″ болта підйомного кільця британського стандарту становить приблизно 2500 фунтів (приблизно 1,13 тонни).

（2）Чи можна повторно використовувати ваші продукти?

Їх можна використовувати повторно за умови ретельної перевірки перед кожним використанням, щоб переконатися у відсутності пошкоджень. Однак, якщо підйомні кільця мають явну деформацію або скручування, різьблення сильно зношені, на поверхні є тріщини або з’явилася іржа, їх рекомендується замінити.

（3）Чи можете ви виготовляти болти нестандартних розмірів або зі спеціальних матеріалів?

Так, можемо. Якщо у вас є якісь вимоги до налаштування, ми можемо провести детальне обговорення. Ми виконаємо завдання відповідно до ваших індивідуальних потреб.
