Круглий головний болт

Вибирається легована сталь, яка пройшла термічну обробку. Оптовий гвинт Coach із круглою головкою Xiaoguo® має клас продуктивності 10,9 і межу міцності на розрив понад 1000 МПа. Він підходить для важкої техніки, мостів і конструкцій з високим навантаженням.

Надіслати запит

Опис продукту

Болт Coach з круглою головкою (тип болта з кареткою) і болт з кареткою належать до однієї категорії продуктів. Основна відмінність полягає в регіональних назвах: у Північній Америці його зазвичай називають Carriage bolt, тоді як у країнах Співдружності (таких як Велика Британія, Австралія та Нова Зеландія) частіше використовують термін Coach bolt з круглою головкою. Це застібка з напівсферичною головкою (кругла головка) і квадратною структурою проти розкручування в нижній частині горловини, спеціально розроблена для односторонньої установки.

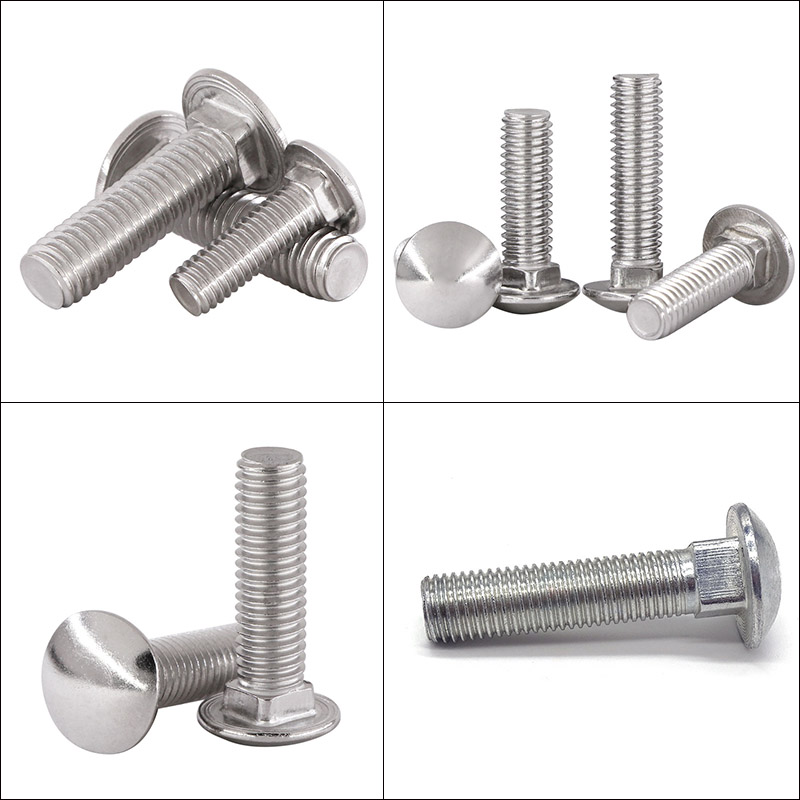

Round Head Coach Bolt

Структурні характеристики

Конструктивна конструкція болта Coach з круглою головкою зосереджена навколо основної мети «встановлення з однієї сторони та автоматичного запобігання перекиданню», і вона в основному складається з наступних чотирьох функціональних частин:

（1）Гол

Форма: напівсферична (кругла голова) або плосковерха кругла голова. Поверхня гладка, без будь-яких контактів інструментів, таких як шестикутні, квадратні або перехресні прорізи.

Функції та призначення:

Забезпечують велику площу несучої поверхні

Естетика та безпека

Гладкий і округлий дизайн

（2）Шия (Шия) - найважливіша конструкція проти ковзання

Форма: Розташована прямо під головою, квадратна (Square) або ребристий квадрат (Ribbed Square).

Функції та призначення:

Механічна функція захисту від повороту

Немає необхідності в допоміжних інструментах

Точне позиціонування

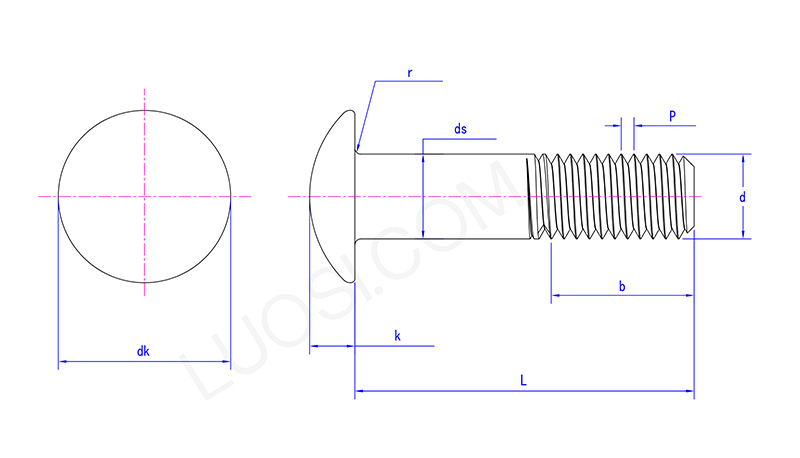

Round Head Coach Bolt

Пн	M5	M6	M8	M10	M12	M16	М20	M24
P	0.8	1	1.25	1.5	1.75	2	2.5	3
dk макс	11.3	13.5	18	22.5	27	36	45	54
dk хв	10.2	12.4	16.9	21.2	25.7	34.4	43.4	52.1
ds макс	5.48	6.48	8.58	10.58	12.7	16.7	20.84	24.84
ds хв	4.52	5.52	7.42	9.42	11.3	15.3	19.16	23.16
k макс	3.2	3.6	4.8	5.8	6.8	8.9	10.9	13.1
k хв	2.5	3	4	5	6	8	10	12
r макс	0.5	0.5	0.5	0.5	1	1	1	1.5

（3）Секція вала (хвостовик / частина без різьби)

Форма: розташований між шийкою і різьбою, це гладкий циліндричний стрижень з плоскою поверхнею і без різьби.

Довжина: розраховується шляхом віднімання довжини різьби b із загальної довжини L болта. Різні специфікації мають стандартні співвідношення.

Функції та призначення:

Витримує навантаження на зсув

Точне позиціонування

Уникайте застосування сили до ниток

（4）Різьбова частина

Форма: Розташований на кінці болта Coach із круглою головкою, це стандартна метрична крупна різьба (ISO) або американська стандартна різьба UNC.

Довжина (b):

Стандарт передбачає: коли L ≤ 125 мм, b ≈ 2d + 6 мм (d - номінальний діаметр); при L > 125 мм b ≈ 2d + 12 мм.

Довжину різьби фактичного виробу можна збільшити відповідно до вимог замовника (індивідуальна повна різьба).

Функції та призначення:

Створіть силу затиску, взаємодіючи з гайкою

Відрегулюйте силу попереднього натягу

Структурне порівняння

Перевага Coach болта з круглою головкою полягає в його унікальній структурі. Отже, у чому полягає відмінність від інших типів болтів? Будь ласка, подивіться на наступну таблицю, і ви дізнаєтесь!

Предмети порівняння	болт Coach з круглою головкою	болт із шестигранною головкою	внутрішній шестигранний болт
Форма голови	Напівсферична кругла голова	шестикутний	циліндрична головка з внутрішнім шестигранним отвором
Протирозпушувальний метод	Механічний антирозкручувач з квадратною шийкою	вимагає фіксації головки гайковим ключем	для фіксації головки потрібно використовувати внутрішній шестигранний ключ
Кількість установників	1	2	1
Можна попередньо просвердлити?	так	ні	ні
Типові застосування	Дерево, вуличні меблі, огорожі	Сталева конструкція, механічна збірка	Прецизійне обладнання, форми
