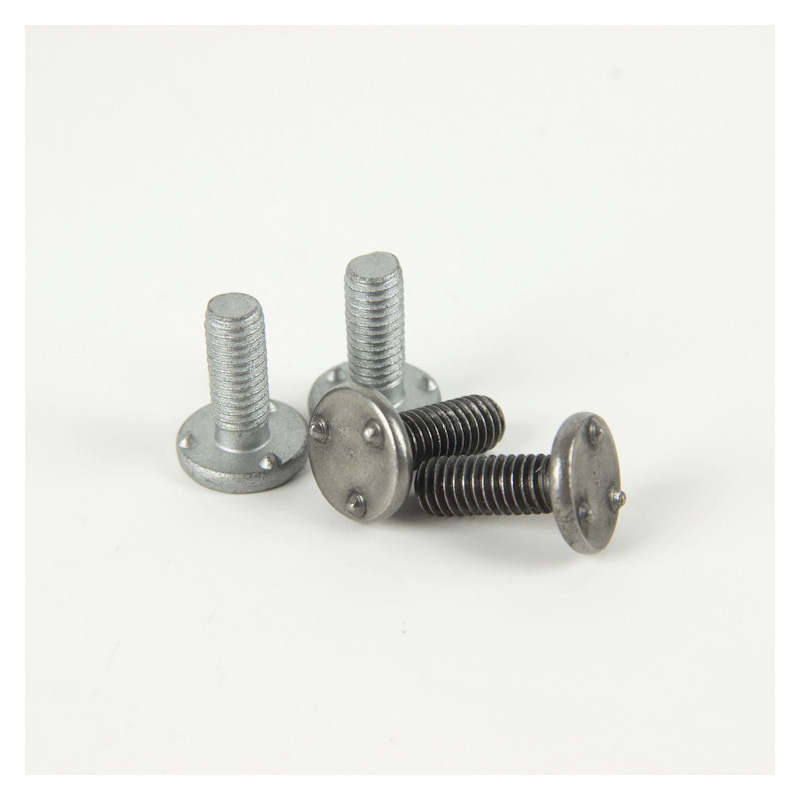

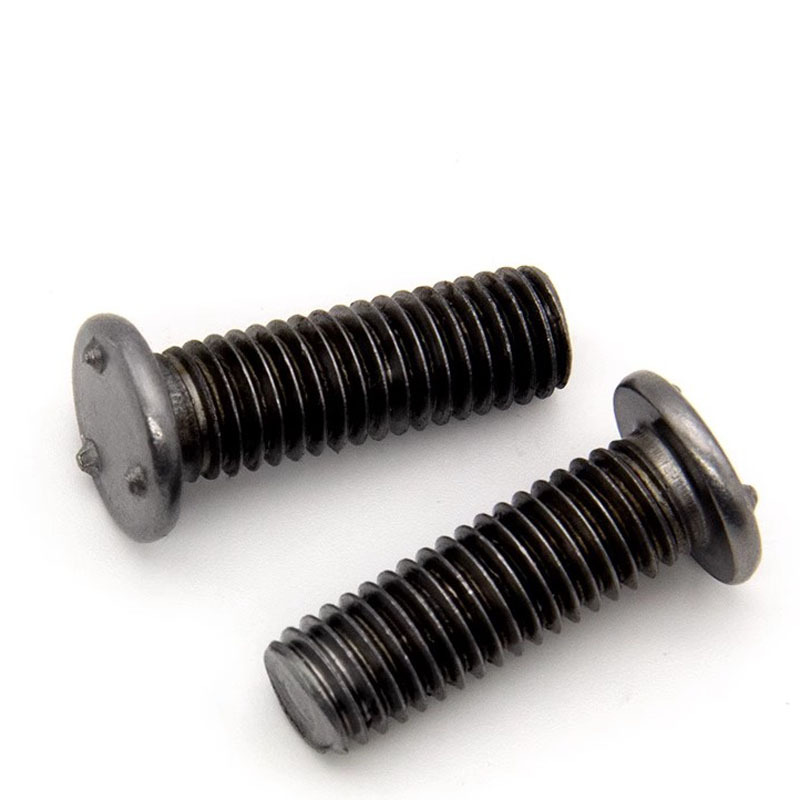

Прецизійний зварювальний болт із проекцією обличчя

Прецизійно розроблений зварювальний болт із лицьовою проекцією широко використовується в автомобільному виробництві для ефективного та надійного складання. Для продукції Xiaoguo®, що експортується, відповідність міжнародним стандартам, таким як ISO та DIN, є пріоритетом, зокрема для цього болта. Якщо ви зацікавлені, будь ласка, зв'яжіться з нами.

Модель:QC/T 599.1-1999

Надіслати запит

Опис продукту

Точні зварювальні болти з лицьовою проекцією відповідають стандартним розмірам і специфікаціям різьби, як-от метрична різьба ISO (M4, M5, M6, M8, M10) або уніфікована різьба (UNC/UNF). Важливі вимірювання включають розмір і довжину різьби, діаметр хвостовика, діаметр і товщину головки, і, що найважливіше, форму виступів (наскільки вони високі, діаметр, скільки їх) на частині, де приварюється болт.

Переваги продукту

Те, як сконструйовано виступи на зварювальному болті з лицьовою проекцією Precision — як кільце навколо нього або кілька невеликих виступів — справді має значення для отримання стабільних зварних швів. Існують стандартні конструкції, які підходять для більшості звичайних цілей, але ви також можете отримати індивідуальні.

Виступаючі зварювальні болти професійно відкалібровані та налаштовані для точної адаптації до різної товщини матеріалу та стандартів міцності. Навіть під час зіткнення зі складними матеріалами, такими як сплави високої твердості та крихкі підкладки, вони можуть забезпечити стабільність з’єднання та безпеку конструкції для задоволення індивідуальних інженерних потреб.

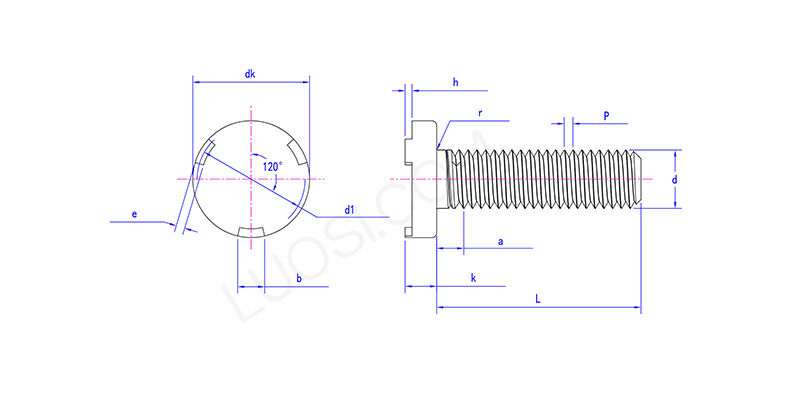

Пн	M5	M6	M8	M10
P	0.8	1	1.25	1.5
dk макс	12.4	14.4	16.4	20.4
dk хв	11.6	13.6	15.6	19.6
k макс	2	2.2	3.2	4.2
k хв	1.6	1.8	2.8	3.8
e макс	2.25	2.75	2.25	2.75
е мін	1.75	2.25	1.75	2.25
b макс	3.3	4.3	5.6	6.3
b хв	2.7	3.7	4.7	5.7
h макс	0.8	0.9	1.1	1.3
год хв	0.6	0.75	0.9	1.1
d1 макс	10	11.5	14	17.5
d1 хв	9	10.5	13	16.5
r макс	0.6	0.7	0.9	1.2
r хв	0.2	0.25	0.4	0.4
макс	3.2	4	5	5

Precision Engineered Face Projection Welding Bolt

Перевірка якості та сертифікація

Щоб отримати рівномірні зварні шви за допомогою зварювальних болтів Precision Engineering, тримайте поверхні основного металу чистими. Використовуйте електроди, які сконструйовані правильно та в хорошому стані. Уважно дотримуйтеся налаштувань зварювання — струму, часу, тиску, часу витримки. І переконайтеся, що виступи болта узгоджені.

Проводити регулярні руйнівні випробування, такі як випробування крутним моментом або зсувом, важливо тримати процес під контролем.
