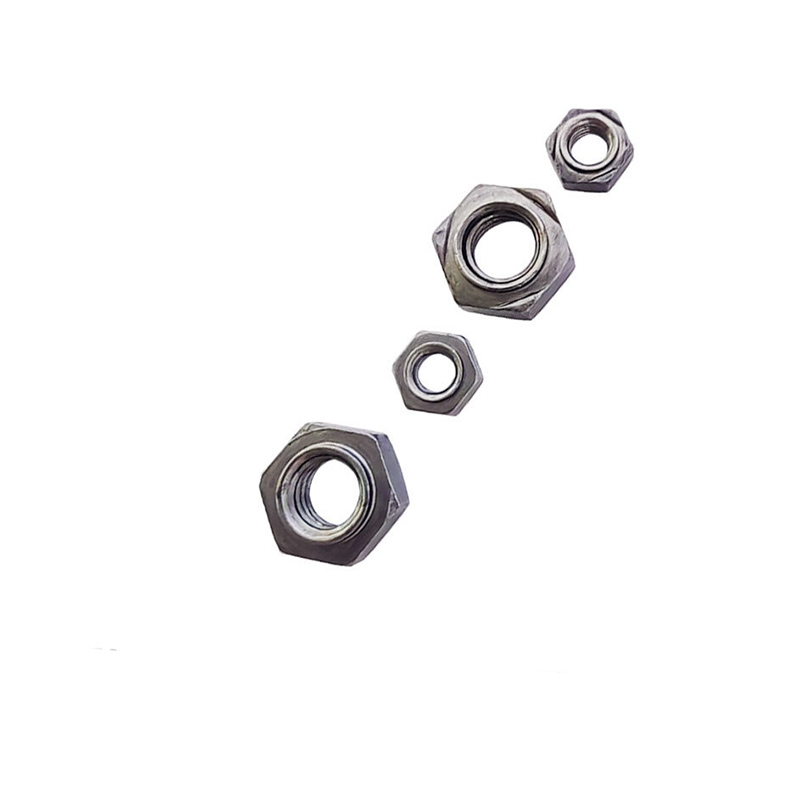

Шестигранні приварні гайки

Негайно придбайте шестигранні гайки Xiaoguo®. Ці гайки мають три рівномірно розподілені зварювальні виступи внизу. Струм зосереджений, зварний стрижень стабільний, а гайки ніколи не ослабляться після зварювання. Це ефективно запобігає проблемі відхилення гайки під час процесу зварювання.

Модель:JIS B1196-1.1-1982

Надіслати запит

Опис продукту

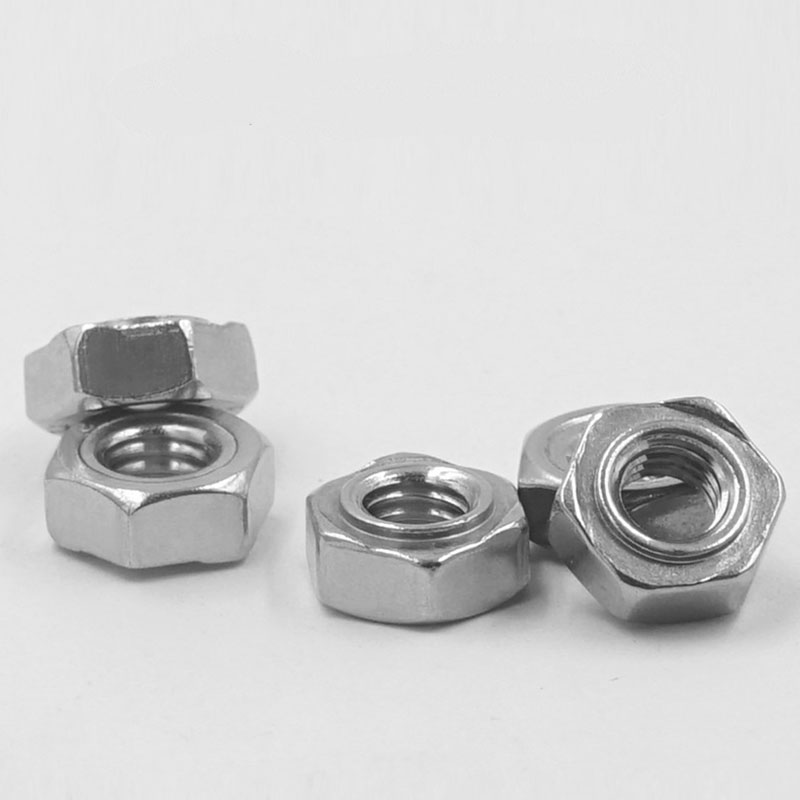

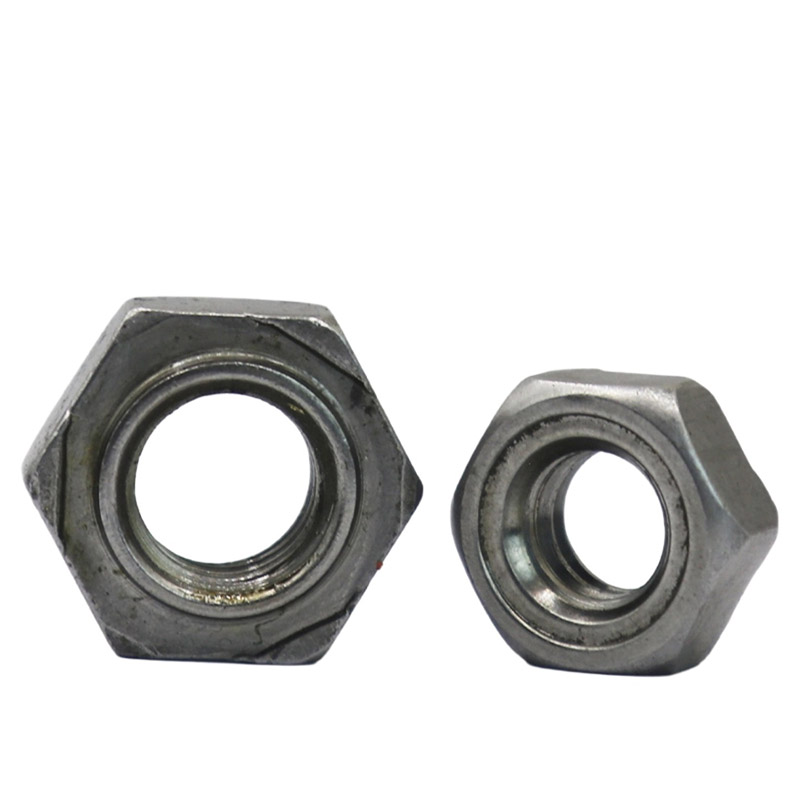

Шестигранні приварні гайки – це тип спеціального кріплення, який відповідає стандарту DIN 929. Вони мають шестикутну форму та три зварювальні виступи внизу (деякі з позиціонуючими штифтами). Вони стаціонарно кріпляться до металевих листів за допомогою опорного точкового зварювання та забезпечують високоміцний отвір для внутрішньої різьби для наступних болтових з’єднань. Їх головна особливість полягає в тому, що вони ніколи не розбовтуються після зварювання. Шестигранні зварювальні гайки широко використовуються в таких галузях, як виробництво автомобілів, листового металу та прес-форм. Вони також використовуються в місцях, де не можна використовувати звичайні гайки або де потрібне міцне та постійне різьбове з’єднання, яке служить фіксованою точкою внутрішнього різьбового з’єднання.

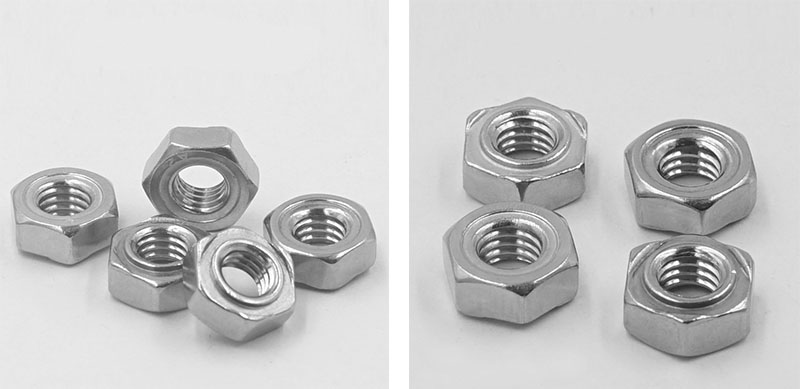

Hex Weld Nuts

Структурні характеристики

Конструкція шестигранної зварювальної гайки зосереджена на трьох ключових цілях: надійність зварювання, точність позиціонування та легкість складання.

【1】Шестикутна форма

（1）Форма: правильний шестикутник. Розміри протилежних сторін відповідають стандарту DIN 929. Його можна затягнути звичайним відкритим або торцевим ключем без використання спеціальних інструментів.

（2）Ширина протилежної сторони: різні специфікації мають різні розміри. Наприклад, М6 становить 11 мм, М8 — 14 мм, а М10 — 17 мм. Забезпечте достатню контактну площу для ключа.

（3）Загальна висота: зазвичай від 0,8 до 1,0 номінального діаметра різьби. Забезпечте довжину зачеплення різьби та міцність з’єднання.

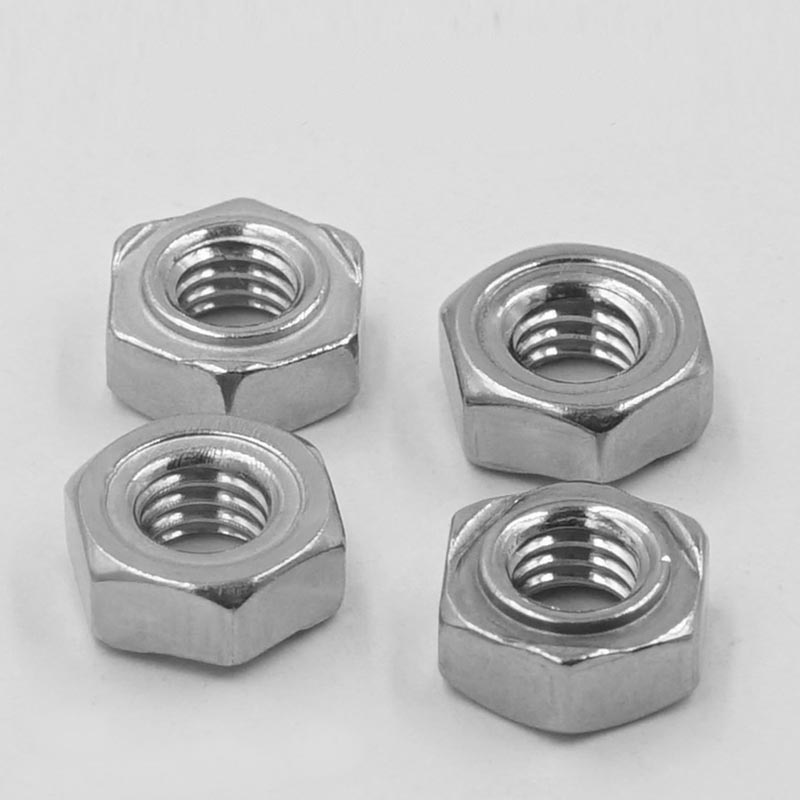

Hex Weld Nuts

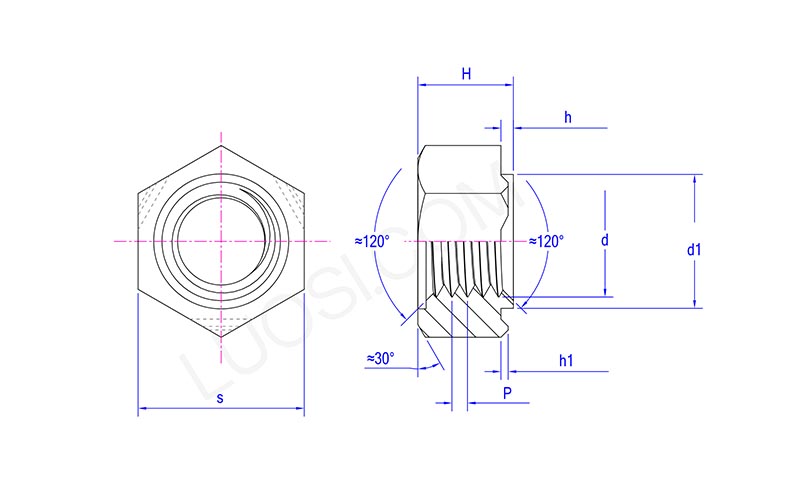

Пн	M4	M5	M6	M8	M10	M12
P	0.7	0.8	1	1\|1.25	1,25\|1,5	1,25\|1,75
s макс	11	11	13	15	17	19
s хв	10.57	10.57	12.57	14.57	16.57	18.48
H макс	5	5	6	7.5	9	11
H хв	4.7	4.7	5.7	7.14	8.64	10.57
d1 макс	6.9	6.9	8.9	10.9	12.9	14.9
d1 хв	6.7	6.7	8.7	10.7	12.7	14.7
h макс	0.8	0.8	0.8	0.8	1.2	1.2
год хв	0.6	0.6	0.6	0.6	1	1
h1 макс	0.5	0.5	0.5	0.5	0.7	0.7
год1 хв	0.3	0.3	0.3	0.3	0.5	0.5

【2】Проекції нижнього зварювання

（1）Кількість: 3 штуки (рівномірно розподілені під кутом 120°). Три точки визначають площину, яка забезпечує надійний контакт шестигранної гайки з основним матеріалом. Навіть якщо поверхня деталі трохи нерівна, можна гарантувати надійне зварювання.

（2）Положення: на краю нижньої поверхні, щоб покращити стабільність зварювання.

（3）Форма: сферична або конічна вершина, з гладкою вершиною. Під час контактного зварювання струм концентрується, і він надає перевагу плавленню з утворенням ядра.

（4）Висота: 0,5 - 1,0 мм (конкретні значення залежать від специфікації та товщини пластини). Забезпечити щільний контакт з основним матеріалом і забезпечити достатній об'єм плавлення.

【3】Направляючий штифт позиціонування (пілот, додаткова структура)

（1）Діаметр направляючої шпильки: менше, ніж попередньо просвердлений отвір заготовки (наприклад, M8 для φ9,6 мм або φ11,6 мм)

（2）Висота направляючої шпильки: 1,5 ~ 2,5 мм (вибирається відповідно до товщини дошки)

【4】Внутрішня різьба

(1) Технічні характеристики різьби: метрична груба різьба від M3 до M16 (доступна тонка різьба), британська UNC від 1/4″ до 5/16″

（2）Точність різьби: 6H (метрична), 2B (британська)

（3）Довжина різьби: Забезпечте достатню довжину зачеплення різьби

（4）Орієнтація різьби: вхідний кінець може мати фаску
