Машинний болт класу A з квадратною головкою

Машинний болт Xiaoguo® класу A з квадратною головкою має квадратну конструкцію з квадратною головкою. Вони можуть досягати механічного блокування проти скручування, що може підвищити рівень безпеки в конкретних робочих середовищах.

Надіслати запит

Опис продукту

Машинний болт із квадратною головкою класу A — це тип кріплення з квадратною головкою. Він складається з квадратної головки та секції стрижня з різьбою. Зазвичай він використовується в поєднанні з квадратними гайками або шестигранними гайками або може бути безпосередньо загвинчений в різьбові отвори. Гвинти з квадратною головкою були основним кріпленням з 19 століття до початку 20 століття. Вони широко використовувалися при будівництві інфраструктури, наприклад мостів і залізниць, завдяки легкості кування та відмінним характеристикам проти скручування. Сьогодні, завдяки своїм унікальним дизайнерським перевагам, він все ще відіграє важливу роль у важкій техніці, залізничних коліях, обслуговуванні обладнання та реставрації старовинних будівель.

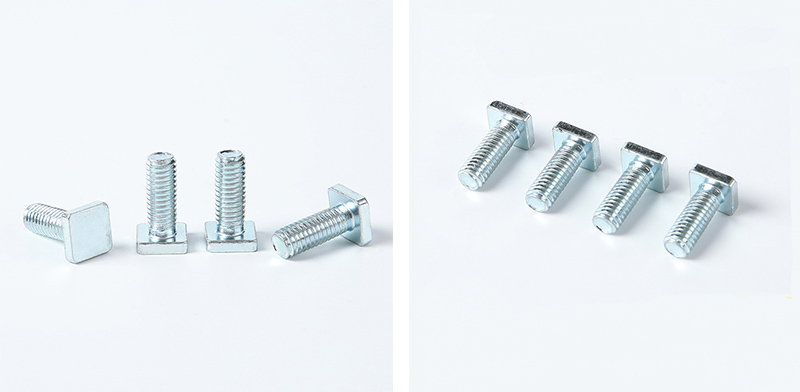

Grade A Square Head Machine Bolt

Структурні характеристики

Резюме структурних характеристик машинного болта з квадратною головкою класу А: взаємозв’язок між геометричними особливостями та функціональним дизайном.

Структурні компоненти Основні характеристики Основні функції

Голова квадратної форми, широкі протилежні сторони, велика висота. Забезпечує передачу високого крутного моменту, функцію проти ковзання, зручний для сліпого складання та зручний для нанесення позначок.

Шийка Плоска горловина (захист від обертання), фланець (підшипник), короткий штифт (направляюча) Механічний захист від обертання, захист поверхні заготовки, напрямок глухих отворів

Секція вала Частково різьблена (гладка секція вала) Витримує навантаження на зсув, забезпечує точне позиціонування та запобігає концентрації напруги в різьбі

Різьбова частина Переважно грубі зуби, допуск 6 г. Високоміцне з'єднання, надійно взаємодіє з гайкою.

Тип кінця Плоский кінець / Скошений кінець / Циліндричний кінець Підходить для різних умов встановлення

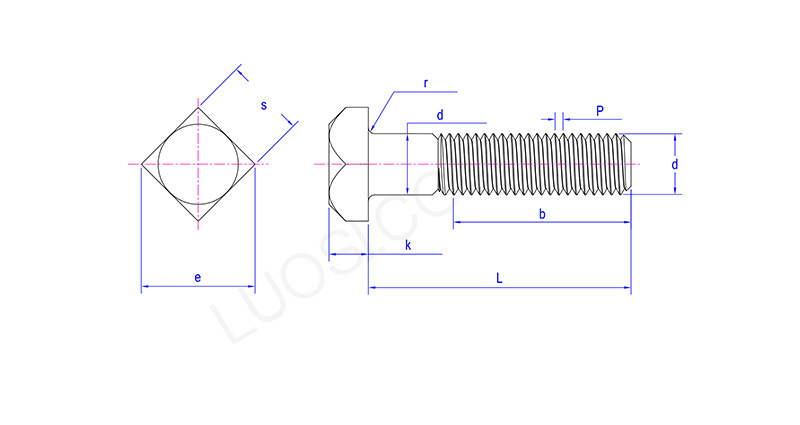

Grade A Square Head Machine Bolt

Пн	3/8	7/16	1/2	5/8	3/4	7/8	1	1-1/8	1-1/4	1-3/8	1-1/2
P	16\|24\|32	14\|20\|28	13\|20\|28	11\|18\|24	10\|16\|20	9\|1420	8\|1220	7\|12\|18	7\|12\|18	6\|12\|18	6\|12\|18
ds макс	0.388	0.452	0.515	0.642	0.768	0.895	1.022	1.149	1.277	1.404	1.531
s макс	0.562	0.625	0.75	0.938	1.125	1.312	1.5	1.688	1875	2.062	2.25
s хв	0.544	0.603	0.725	0.906	1.088	1.269	1.45	1.631	1.812	1.994	2.175
е макс	0.795	0.884	1.061	1.326	1.591	1.856	2.121	2.386	2.652	2.917	3.182
е мін	0.747	0.828	0.995	1.244	1.494	1.742	1.991	2.239	2.489	2.738	2.986
k макс	0.268	0.316	0.348	0.444	0.524	0.62	0.684	0.78	0.876	0.94	1.036
k хв	0.232	0.278	0.308	0.4	0.476	0.568	0.628	0.72	0.812	0.872	0.964
r макс	0.03	0.03	0.03	0.06	0.06	0.06	0.09	0.09	0.09	0.09	0.09
r хв	0.01	0.01	0.01	0.02	0.02	0.02	0.03	0.03	0.03	0.03	0.03

Підготовка перед використанням

Перш ніж ви плануєте використовувати машинний болт класу A з квадратною головкою, ми рекомендуємо вам перевірити ці елементи.

（1）Підтвердьте відповідність характеристик болтів

Специфікація різьби: переконайтеся, що діаметр і крок різьби болта з квадратною головкою точно відповідають діаметру різьби та різьбовому отвору відповідної гайки.

Вибір довжини: довжина болта має бути такою, щоб після затягування гайки на кінці болта було відкрито 2-3 повні різьби.

Розміри головки: Переконайтеся, що ширина квадратної головки відповідає розміру отвору використаного ключа.

Ступінь міцності: за потреби виберіть відповідний клас.

（2） Перевірте положення отворів заготовки

Круглий отвір проти квадратного: звичайні болти з квадратною головкою можуть проходити через круглий отвір. Однак, якщо потрібен захист від провертання, попередньо просвердлену монтажну поверхню для квадратного отвору необхідно зробити на заготовці, щоб можна було вставити квадратну головку.

Допуск на діаметр: діаметр круглого отвору має бути на 0,5-1,0 мм більшим за діаметр хвостовика болта.

Заокруглення кутів отвору: якщо головка болта машинного болта з квадратною головкою класу A повинна повністю прилягати до поверхні заготовки, отвір має бути округленим або потайним.

（3）Очищення та змащення

Видаліть з різьб масляні плями, залізні стружки, старе покриття та інше сміття.

Для матеріалів з нержавіючої сталі або високотемпературних середовищ рекомендується наносити на різьби антиадгезійний засіб або мастило з дисульфіду молібдену.

Для звичайних болтів з вуглецевої сталі можна застосувати невелику кількість масла, щоб зменшити коефіцієнт тертя.
