Болт з квадратною головкою класу 8

Гвинт Xiaoguo® Grade 8 із квадратною головкою доступний із безкоштовними зразками. Квадратні головки поставляються з чорним або хромованим покриттям, що забезпечує ретро-вигляд і довговічність. Ідеально підходить для використання в меблях, дверях і вікнах і стендах.

Надіслати запит

Опис продукту

（1）Визначення продукту

Болт із квадратною головкою класу 8 — це високоміцний кріпильний елемент із квадратною головкою та рівнем продуктивності, що відповідає стандарту SAE J429 класу 8. Конструкція квадратної головки забезпечує чотири контактні площини 90° для гайкового ключа, що забезпечує швидке зачеплення в суворих робочих умовах і ефективно уникає проблеми «кута ковзання», з якою зазвичай стикаються традиційні шестикутні головки в брудному середовищі.

（2）Ключові параметри специфікації

Візьмемо для прикладу специфікацію продукту 8 класу болта з квадратною головкою, параметри розміру сердечника такі:

Назва параметра	Значення
Специфікація нитки	3/4" - 10 UNC (груба різьба американського стандарту)
Загальна довжина болта	3 дюйми
Ширина краю голови (s)	1 1/8 дюйма
Висота голови (k)	1/2 дюйма
Мінімальна довжина нитки	1 3/4 дюйма
Стиль потоку	Частково різьбовий

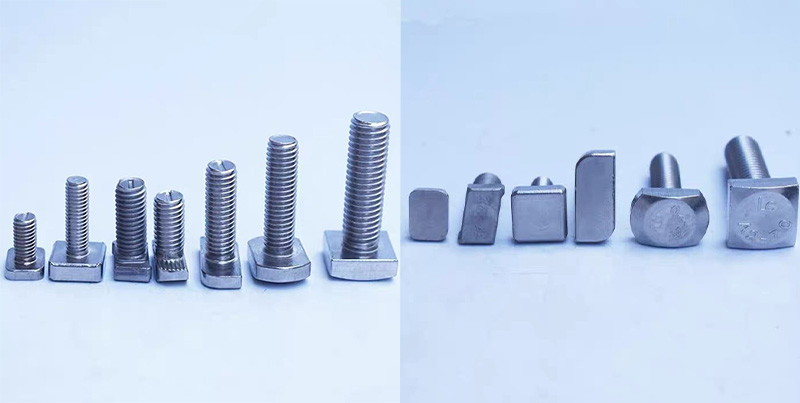

Grade 8 Square Head Bolt

（3）Механічні властивості

Показники ефективності	8 клас значення	Еквівалентна метрика (Клас 10.9)
Міцність на розрив	150 000 psi (приблизно 1034 МПа)	1000 - 1040 МПа
Твердість по Роквеллу	C33 (приблизно 33 HRC)	32 - 39 HRC
Тип матеріалу	Середньовуглецева легована сталь (після загартування + відпуск)	легована сталь

Поля застосування

Гвинт із квадратною головкою класу 8 має високу міцність, відмінну вібростійкість і унікальну конструкцію проти скручування. Він широко використовується в таких сферах:

（1）Важкі машини та гірниче обладнання: конструкція квадратної головки все ще забезпечує ефективне зачеплення навіть у жирному та брудному середовищі та особливо підходить для суворих умов.

（2）Залізничні колії та стрілочні переводи: використовуються для кріплення сталевих рейкових затискачів, стрілочних переводів та шпал.

（3）Сільськогосподарська техніка: широко встановлена в ключових компонентах, таких як система трансмісії тракторів і ріжучі леза.

（4）Будівництво та виробництво важкого машинобудування: підходить для важких застосувань, таких як з’єднання сталевих конструкцій та фіксація основи великого обладнання.

（5）Технічне обслуговування старого обладнання та реставрація старовинних будівель: під час реставрації традиційного промислового обладнання та антикварних будівель багато машин старого зразка мають стандартні конфігурації.

FAQ

（1）Який матеріал болта з квадратною головкою класу 8?

Ми використовуємо леговану сталь із середнім вмістом вуглецю (наприклад, 4140, 4135 або 40Cr), яка загартується, а потім відпускається. Виробляється в суворій відповідності до стандарту SAE J429 Grade 8.

（2）Які діапазони розмірів ви можете запропонувати? Чи є запаси?

Загальні специфікації в діапазоні від 1/4" до 1" в діаметрі, а довжина від 3/4" до 10" є в наявності. Більші розміри (вище 1-1/8 дюйма) можна виготовити на замовлення. Стандартні деталі є в наявності і можуть бути відправлені в той же день або протягом 3 робочих днів.

（3）Чи можете ви надати звіт про випробування соляного туману?

Так, можемо. За вашим запитом ми можемо провести випробування на нейтральний сольовий туман (NSS) кожної партії продукції та надати звіт про випробування.

（4）Чи потрібен спеціальний інструмент під час встановлення?

Ні. Можна використовувати звичайний ріжковий ключ, розвідний ключ і зірчастий ключ.

（5）Які сертифікати якості має ваша фабрика?

Ми отримали сертифікат системи управління якістю ISO 9001:2015 і можемо надавати звіти про продуктивність, які відповідають вимогам SAE J429.

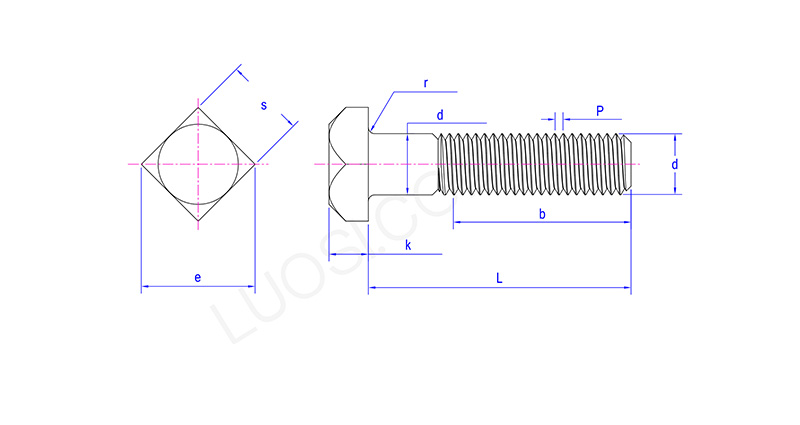

Grade 8 Square Head Bolt

Пн	3/8	7/16	1/2	5/8	3/4	7/8	1	1-1/8	1-1/4	1-3/8	1-1/2
P	16\|24\|32	14\|20\|28	13\|20\|28	11\|18\|24	10\|16\|20	9\|1420	8\|1220	7\|12\|18	7\|12\|18	6\|12\|18	6\|12\|18
ds макс	0.388	0.452	0.515	0.642	0.768	0.895	1.022	1.149	1.277	1.404	1.531
s макс	0.562	0.625	0.75	0.938	1.125	1.312	1.5	1.688	1875	2.062	2.25
s хв	0.544	0.603	0.725	0.906	1.088	1.269	1.45	1.631	1.812	1.994	2.175
е макс	0.795	0.884	1.061	1.326	1.591	1.856	2.121	2.386	2.652	2.917	3.182
е мін	0.747	0.828	0.995	1.244	1.494	1.742	1.991	2.239	2.489	2.738	2.986
k макс	0.268	0.316	0.348	0.444	0.524	0.62	0.684	0.78	0.876	0.94	1.036
k хв	0.232	0.278	0.308	0.4	0.476	0.568	0.628	0.72	0.812	0.872	0.964
r макс	0.03	0.03	0.03	0.06	0.06	0.06	0.09	0.09	0.09	0.09	0.09
r хв	0.01	0.01	0.01	0.02	0.02	0.02	0.03	0.03	0.03	0.03	0.03
