Болт із квадратною головкою класу 5

Удосконалений болт із квадратною головкою Grade 5 від Xiaoguo® не вимагає спеціальних гайкових ключів. Замість них можна використовувати звичайні ріжкові, розвідні та зірчасті ключі. До них можна легко отримати доступ на місці обслуговування. Це зменшує витрати на закупівлю інструменту та робить роботу ефективнішою.

Надіслати запит

Опис продукту

Характеристики матеріалу

Характеристики основного матеріалу болта з квадратною головкою класу 5 можна підсумувати так:

（1）Основний матеріал: середньовуглецева сталь із вмістом вуглецю від 0,28% до 0,55%.

（2）Умови термічної обробки: він повинен пройти загартування з наступним відпуском, щоб відповідати вимогам до механічних характеристик, передбаченим стандартами.

（3）Ступінь міцності: міцність на розрив 120 000 psi (приблизно 827 МПа).

（4）Перевага міцності: порівняно з класом 8 він має вищий коефіцієнт подовження та кращу несучу здатність до зсуву.

（5）Гнучкість: стандарт SAE J429 не визначає конкретну марку сплаву. Це дозволяє використовувати різні матеріали, такі як 1038, 1040, 35K, 40Cr тощо, якщо хімічний склад і механічні властивості відповідають вимогам.

（6）Застосовні характеристики: Діапазон діаметрів від 1/4" до 1-1/2". Для діаметрів за межами цього діапазону зверніться до альтернативних стандартів, таких як ASTM A449.

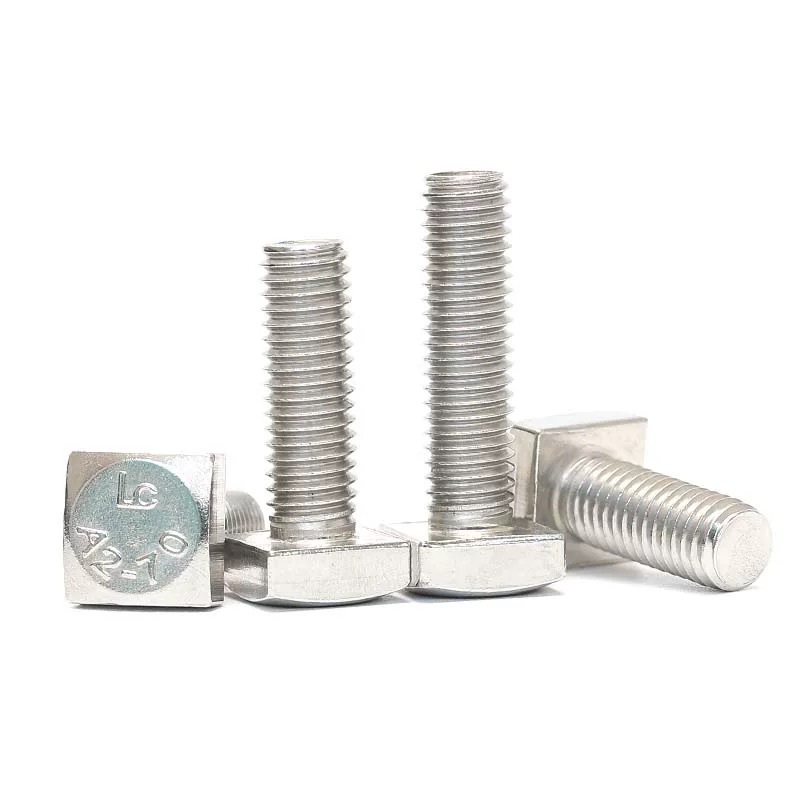

Grade 5 Square Head Bolt

Склад матеріалу

Болт із квадратною головкою класу 5 виготовлений із середньовуглецевої сталі та проходить процеси гарту та відпустки, досягаючи оптимального балансу міцності та в’язкості. Вміст кожного елемента такий:

Показники хімічного складу	Вимоги до змісту
Карбон (C)	0,28% - 0,55%
Фосфор (P)	≤ 0,030%
Сірка (S)	≤ 0,050%

Порівняння оцінок

Болт із квадратною головкою класу 5 класифікується як клас середньої та високої міцності. Вони досягають ідеального балансу між міцністю, міцністю та вартістю. Порівняно з класом 2, вони пропонують вищу міцність; у той час як у порівнянні з Grade 8, вони мають кращу пластичність і здатність до зсуву, що робить їх придатними для більшості середніх і важких промислових застосувань. Щоб отримати більш чітке розуміння, ви можете звернутися до наведеної нижче таблиці.

характеристики	5 клас	2 клас	8 клас
Міцність на розрив	120 000 psi	74 000 psi	150 000 psi
матеріал	Середньовуглецева сталь	Низьковуглецева сталь/середньовуглецева сталь	Середньовуглецева легована сталь
Розмітка голови	3 радіальні лінії	Без маркування	6 радіальних ліній
Сценарії застосування	Середньо-важка промисловість	Загальне світлове стаціонарне обладнання	Надзвичайно велике навантаження/Ключові компоненти безпеки
Гнучкість	Середній	Високий	Низький
Ціна	Середній	Низький	Високий
Несуча здатність до зсуву	Добре (легше деформуватися та поглинати енергію)	Середній	Слабкий (більш крихкий)

Ключова перевага

（1）Середньо-висока міцність: Міцність на розрив болта з квадратною головкою класу 5 досягає 120 000 фунтів на кв.

（2）Чудовий опір зсуву: у порівнянні з класом 8 його можна налаштувати на іншу форму, що робить його більш придатним для застосувань, які потребують зусилля зсуву.

（3）Адаптованість до суворих умов: конструкція квадратної головки все ще може ефективно працювати в суворих умовах роботи, таких як масляні плями, бруд і обмежена видимість.

（4）Встановлення є зручним: звичайні гайкові ключі, розвідні ключі та зірчасті ключі можна використовувати для роботи без необхідності використання спеціальних інструментів.

（5）Висока економічна ефективність: досягнення оптимального балансу між міцністю та вартістю між класом 2 та класом 8

（6）Широке застосування в різних галузях: гірничодобувна промисловість, залізниця, сільське господарство, нафтохімія, сталеві конструкції та інші основні промислові сектори

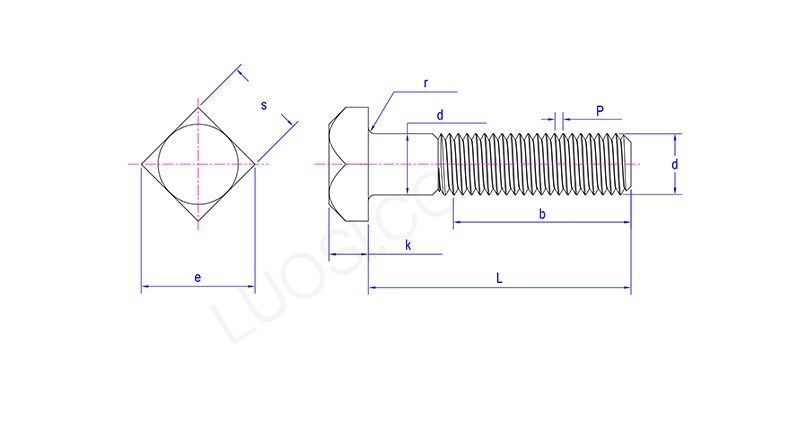

Grade 5 Square Head Bolt

Пн	3/8	7/16	1/2	5/8	3/4	7/8	1	1-1/8	1-1/4	1-3/8	1-1/2
P	16\|24\|32	14\|20\|28	13\|20\|28	11\|18\|24	10\|16\|20	9\|1420	8\|1220	7\|12\|18	7\|12\|18	6\|12\|18	6\|12\|18
ds макс	0.388	0.452	0.515	0.642	0.768	0.895	1.022	1.149	1.277	1.404	1.531
s макс	0.562	0.625	0.75	0.938	1.125	1.312	1.5	1.688	1875	2.062	2.25
s хв	0.544	0.603	0.725	0.906	1.088	1.269	1.45	1.631	1.812	1.994	2.175
е макс	0.795	0.884	1.061	1.326	1.591	1.856	2.121	2.386	2.652	2.917	3.182
е мін	0.747	0.828	0.995	1.244	1.494	1.742	1.991	2.239	2.489	2.738	2.986
k макс	0.268	0.316	0.348	0.444	0.524	0.62	0.684	0.78	0.876	0.94	1.036
k хв	0.232	0.278	0.308	0.4	0.476	0.568	0.628	0.72	0.812	0.872	0.964
r макс	0.03	0.03	0.03	0.06	0.06	0.06	0.09	0.09	0.09	0.09	0.09
r хв	0.01	0.01	0.01	0.02	0.02	0.02	0.03	0.03	0.03	0.03	0.03
