Шестигранні приварні гайки DIN 929

Як китайський постачальник, Xiaoguo® завжди постачає високоякісні шестигранні гайки DIN 929 з надзвичайно високою міцністю з’єднання та міцною конструкцією. Зварювальні точки не ослабляться через вібрацію та підходять для обладнання з частими вібраціями. Перед покупкою ви можете подати заявку на отримання безкоштовних зразків для тестування.

Модель:JIS B1196-1.1-1982

Надіслати запит

Опис продукту

Стандарт, визначений DIN 929 для шестигранних приварних гайок DIN 929, визначає характеристики грубої та тонкої різьби для M3 до M16, а також чітко визначає основні розміри, включаючи ширину кромки та висоту гайки. Ці гайки здебільшого мають клас точності А і зазвичай виготовляються зі сталі з вмістом вуглецю не більше 0,25%. Вони можуть використовуватися разом з болтами різної якості.

（1）Таблиця розмірів метричної грубої різьби (одиниця: мм)

Специфікація потоку d1	Pitch P	Максимальна ширина протилежних сторін s (макс.)	Максимальна висота гайки м (макс.)	Мінімальна ширина діагоналі e (хв.)	Вага тисячі штук (кг)
M3	0.5	7.5	3	8.15	0.78
M4	0.7	9	3.5	9.83	1.13
M5	0.8	10	4	10.95	1.73
M6	1	11	5	12.02	2.5
M8	1.25	14	6.5	15.38	5.27
M10	1.5	17	8	18.74	9.58
M12	1.75	19	10	20.91	13.7

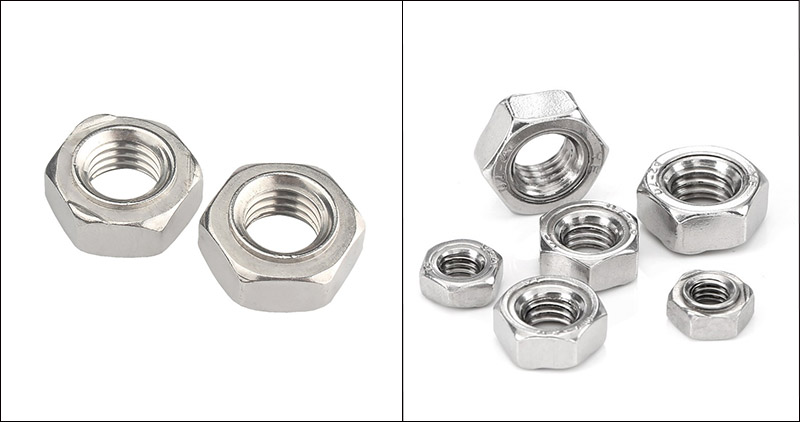

DIN 929 Hexagon Weld Nuts

（2）Специфікація тонкої нитки

Для застосувань, які вимагають більш точного регулювання, шестигранні приварні гайки DIN 929 також підтримують метричні гвинти з дрібною різьбою з характеристиками в діапазоні від 8 мм до 16 мм. Нижче наведено комбінації діаметрів і кроків для гвинтів з дрібною різьбою, які можна вибрати:

M8: Крок тонкої різьби становить 1 мм (стандартна груба різьба має крок 1,25 мм).

M10: Крок тонкої різьби може бути 1 мм або 1,25 мм (стандартна груба різьба становить 1,5 мм).

M12: крок тонкої різьби можна вибрати як 1,25 мм або 1,5 мм (стандартна груба різьба становить 1,75 мм).

M14 / M16: різьба з дрібним кроком 1,5 мм.

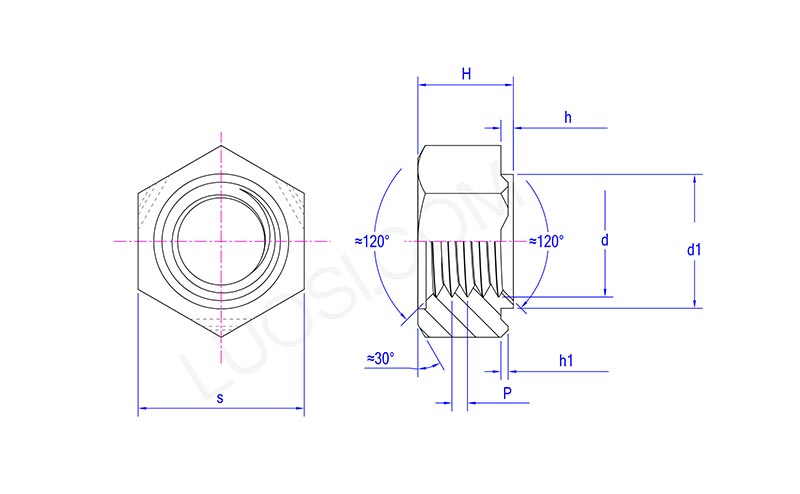

DIN 929 Hexagon Weld Nuts

Пн	M4	M5	M6	M8	M10	M12
P	0.7	0.8	1	1\|1.25	1,25\|1,5	1,25\|1,75
s макс	11	11	13	15	17	19
s хв	10.57	10.57	12.57	14.57	16.57	18.48
H макс	5	5	6	7.5	9	11
H хв	4.7	4.7	5.7	7.14	8.64	10.57
d1 макс	6.9	6.9	8.9	10.9	12.9	14.9
d1 хв	6.7	6.7	8.7	10.7	12.7	14.7
h макс	0.8	0.8	0.8	0.8	1.2	1.2
год хв	0.6	0.6	0.6	0.6	1	1
h1 макс	0.5	0.5	0.5	0.5	0.7	0.7
год1 хв	0.3	0.3	0.3	0.3	0.5	0.5

Вибір матеріалу

Вибір матеріалу для шестигранних приварних гайок DIN 929 безпосередньо впливає на їх зварювальні характеристики, механічну міцність, стійкість до корозії та вартість.

（1）Ефективність зварювання

Для контактного точкового зварювання вміст вуглецю в матеріалі горіха повинен бути ≤ 0,25%. Інакше в зоні термічного впливу зварювання можуть виникнути тріщини або крихкі руйнування.

Найкращим вибором є низьковуглецева сталь, оскільки вона має широке зварювальне вікно, менше бризок і стабільний зварний кусок.

При зварюванні середньовуглецевої/легованої сталі (наприклад, 35K, 40Cr) необхідно суворо контролювати параметри (струм, час, швидкість охолодження). У разі необхідності слід застосувати попередній нагрів або повільне охолодження.

Нержавіюча сталь має добрі зварювальні характеристики, але її потрібно поєднувати з основним матеріалом з нержавіючої сталі та використовувати спеціальні електроди.

（2）Вимоги до механічної міцності

Клас 4,8 / 6,8 (низьковуглецева сталь): підходить для звичайних з’єднань листового металу та ненесучих зон.

Клас 8,8 / 10,9 (середньовуглецева сталь/легована сталь): підходить для конструкцій, які повинні витримувати значне напруження або вібрацію (наприклад, шасі автомобіля, сидіння).

A2-70 / A4-70 (нержавіюча сталь): Міцність становить від 6,8 до 8,8, здатна задовольнити вимоги до більшості середніх навантажень.

（3）Стійке до корозії середовище

Сухе середовище в приміщенні: достатньо низьковуглецевої сталі + електрогальванічного покриття.

Зовнішня вологостійкість: низьковуглецева сталь + гаряче цинкування або покриття Dacromet.

Високий вміст солі / морське середовище: нержавіюча сталь 316 (A4-70) або 304 (A2-70) з пасивацією.

Їжа/Здоров'я: нержавіюча сталь 304 у своєму природному кольорі.

（4）Контроль витрат

Вартість низьковуглецевої сталі є найнижчою, тоді як вартість нержавіючої сталі приблизно в 2-3 рази вища за вартість низьковуглецевої сталі.

Незважаючи на те, що вони відповідають вимогам до продуктивності, слід віддавати перевагу шестигранним приварним гайкам з низьковуглецевої сталі DIN 929, щоб зменшити витрати на закупівлю.
