U-подібний анкерний болт

Китайський постачальник анкерних U-болтів Xiaoguo® поставляється в широкому діапазоні специфікацій, охоплюючи все від DN10 (2 мм) до DN600 (24 дюйми), відповідаючи всім вимогам повного розміру. Незалежно від того, чи йдеться про невеликі водопровідні труби та електричну проводку чи великі промислові труби, ви можете вибрати рентабельний анкерний U-подібний болт.

Надіслати запит

Опис продукту

Визначення продукту та основна функція

анкерний U-болт, також відомий як U-подібний анкерний болт або попередньо встановлений U-подібний болт, є типом анкерного кріплення у формі літери «U». Він має довгі різьби на обох кінцях і зазвичай попередньо встановлюється в бетонну основу або пропускається через основу сталевої конструкції. Він поєднується з шайбами та гайками для міцної фіксації обладнання, колон, трубних опор тощо на фундаменті бетонної або сталевої конструкції.

Основна функція

Це ключовий анкерний компонент, який використовується в таких галузях, як будівництво, мости, енергетика та нафтохімія, для досягнення жорстких з’єднань між обладнанням і фундаментом. Його основна функція полягає в безпечній передачі навантажень (розтягнення, тиску, поперечної сили, згинального моменту) верхньої конструкції на бетонну основу або землю. На відміну від звичайних дюбелів, цей виріб встановлюється попередньо закопаним способом. Він розміщується всередині опалубки перед заливкою бетону та утворює незворотний постійний анкер після схоплювання бетону.

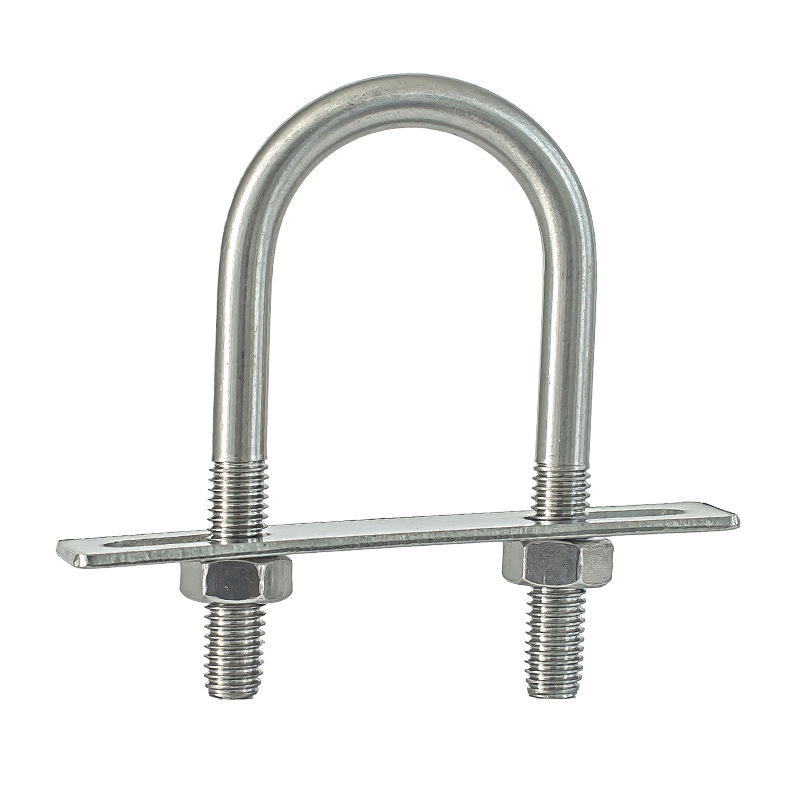

Anchor U Bolt

Загальні матеріали

Нижче наведено список поширених матеріалів для анкерного U-болта, який ми підсумували для вас, який вам зручно переглядати.

Тип матеріалу	Оцінка	Досяжний рівень продуктивності	Основні функції	Застосовні сценарії
Вуглецева сталь	Q235 / A36	4,8 клас	Відносно економічний і універсальний, простий в обробці	Загальні конструкції, фундаменти легкого обладнання, кріплення перил
Вуглецева сталь	45# / 1045	8,8 клас	Помірна сила, хороша комплексна продуктивність	Фундаменти промислового обладнання, силові опори, трубні опори
легована сталь	40Cr / 5140	10,9 клас	Висока міцність, стійкість до втоми	Важке обладнання, фундамент динамічного навантаження, вітрова вежа
легована сталь	35CrMo / 4135	10,9/12,9 клас	Стійкий до низьких температур, антикорозійний	Нафтохімічна промисловість, фундамент посудини високого тиску, холодні регіони
Нержавіюча сталь	304 / A2	А2-70	Загальна стійкість до корозії	Для харчових фабрик, очищення води, загального зовнішнього застосування
Нержавіюча сталь	316 / А4	А4-70 / А4-80	Чудова стійкість до морської води та хімічних речовин	Для морських платформ, берегових електростанцій, хімічних заводів, обладнання басейнів
Гарячеоцинкована вуглецева сталь	Q235 / 45# + HDG	Оцінка 4,8/8,8	Довготривалий захист від іржі на відкритому повітрі	мости, дорожні огорожі, вежі зв'язку, фотоелектричні опори

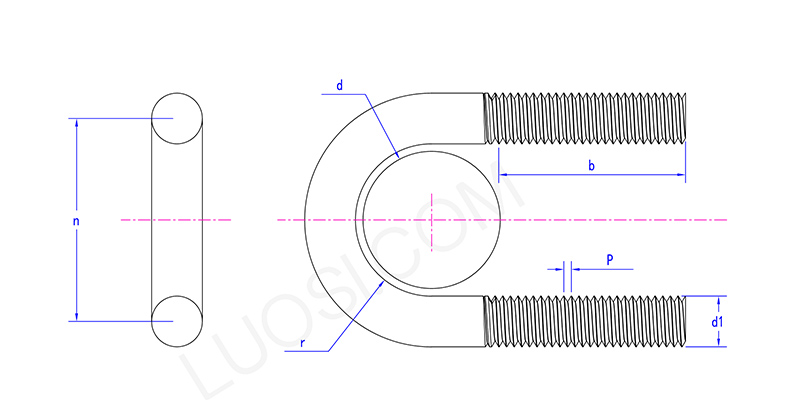

Anchor U Bolt

Пн	Φ60	Φ76	Φ83	Φ89	Φ102	Φ108	Φ114	Φ133	Φ140	Φ159	Φ165
d1	M12	M12	M12	M12	M16	M16	M16	M16	M16	M16	M16
n	76	92	98	104	122	128	134	154	160	180	186
P	1.75	1.75	1.75	1.75	2	2	2	2	2	2	2
r	32	40	43	46	53	56	59	69	72	82	85

Тип продукту

Залежно від способу монтажу та форми, анкерний U болт в основному поділяється на такі види:

Простий вбудований U-подібний болт: вбудований безпосередньо в бетон, різьбовий кінець виступає над поверхнею основи. Використовується для кріплення сталевих колон і фундаментів обладнання. Це найпоширеніша форма.

U-образний болт із крючковими кінцями: різьбові кінці додатково загнуті на 90° або 180°.

U-подібний болт з плоским дном: нижня частина U-подібної частини пряма, а не дугоподібна. Використовується для кріплення компонентів квадратного перерізу або для установок, які повинні мати щільний контакт з нижньою поверхнею сталевої пластини.

Наскрізний болт типу U-подібний: цей U-подібний болт проходить через зарезервовані отвори в основі сталевої конструкції, причому обидва кінці відкриті. Він поєднується з верхньою та нижньою гайками для досягнення затиску та зазвичай використовується для роз’ємних з’єднань або сценаріїв, що потребують регулювання висоти.

U-образний болт з нерівною ногою: ніжки різної довжини. Використовується для установки на похилі фундаментні поверхні або в спеціальні конструкції, що вимагають асиметричного кріплення.
