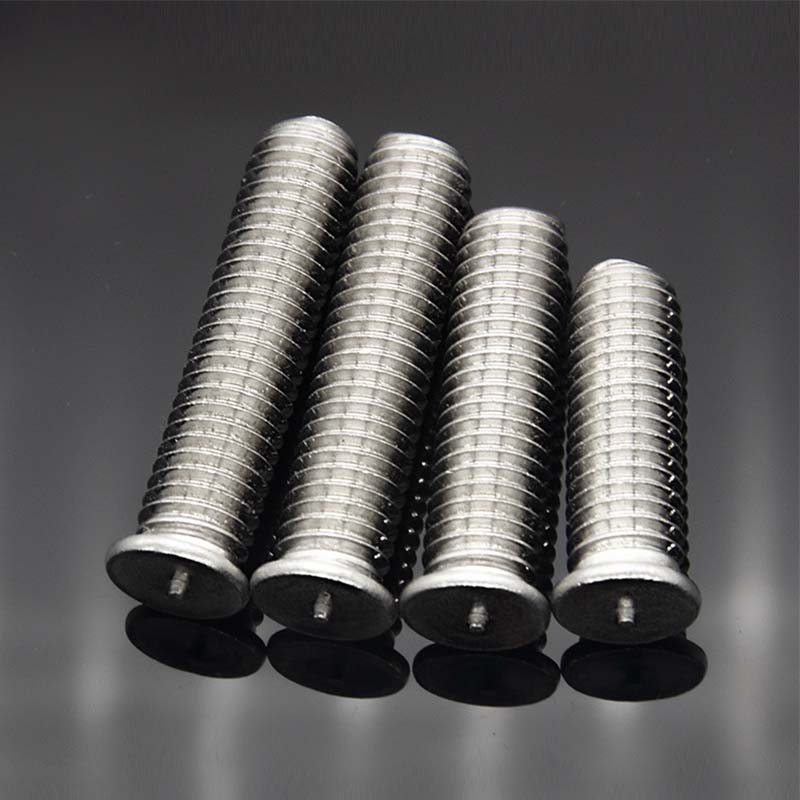

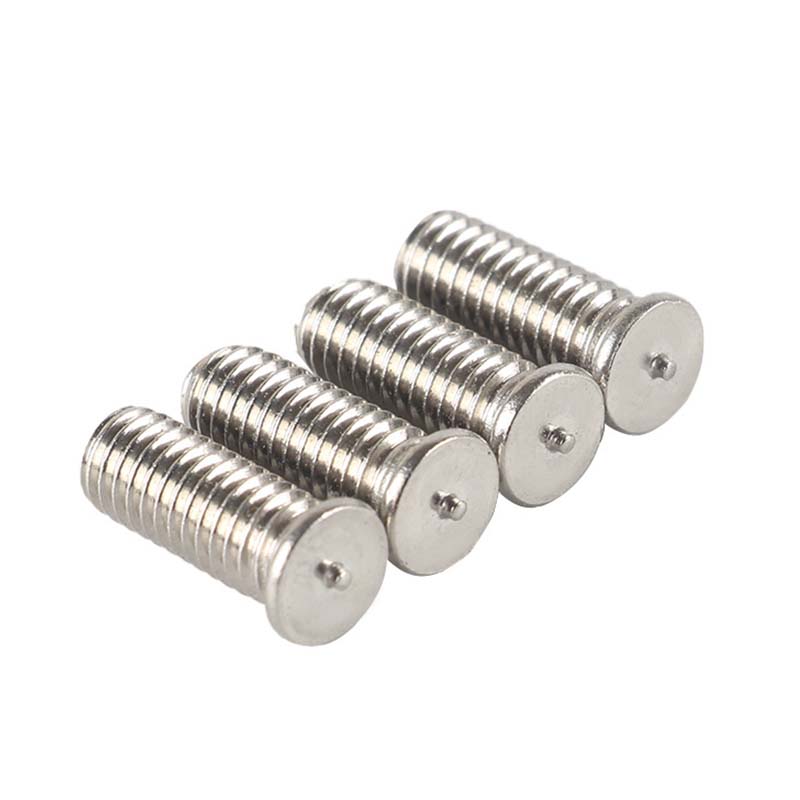

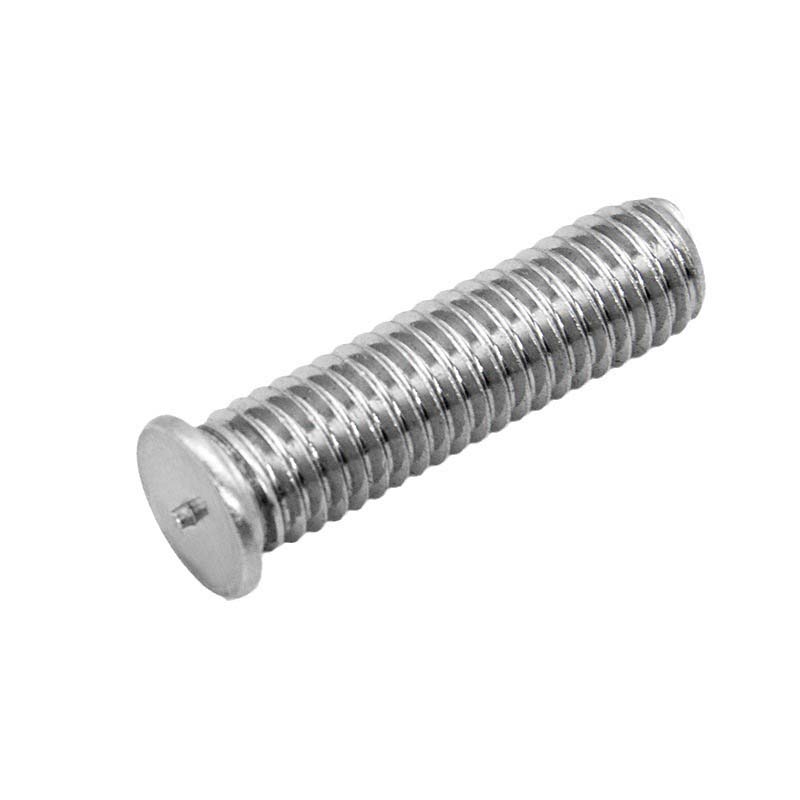

Зварювальні шпильки для зварювання розрядом конденсатора зазвичай складаються з стрижня спеціального матеріалу та зварювального кінця. Частина валу має різний діаметр і довжину. Зварювальний кінець зазвичай має спеціальну конструкцію, наприклад невеликі виступи або гострі наконечники, які можуть краще направляти струм.
Ці приварні шпильки використовуються для ремонту ослабленої металевої обробки даху. Вони можуть вирішити проблему декоративних гвинтів, що відриваються від тонкої панелі даху. Він може пройти через декоративну смугу всього за 0,1 секунди без будь-якої термічної деформації. Фіксується шайбами/гайками. Під час урагану це навіть безпечніше, ніж гвинти. Він не протікає через додаткові отвори.
Приварні шпильки для зварювання розрядом конденсатора можуть завершити процес зварювання всього за кілька мілісекунд. Потужний струм миттєво розплавляє наконечник, дозволяючи йому з'єднатися з тонким металом навіть на пофарбованих або покритих поверхнях. Тепло майже не розповсюджується, тому прецизійний листовий метал не деформується та не прогорає. Він дуже підходить для декоративних частин та електронних виробів.
Приварні шпильки для зварювання розрядом конденсатора портативні і малопотужні. Вони використовують невеликі зварювальні пістолети, схожі на батарейки. Не потрібні важкі трансформатори або трифазні джерела живлення. Їх можна підключати до звичайних розеток або використовувати з бездротовими пристроями. Вони чудово підходять для технічного обслуговування вантажівок, причепів або майстерень, не потребуючи великого зварювального обладнання.

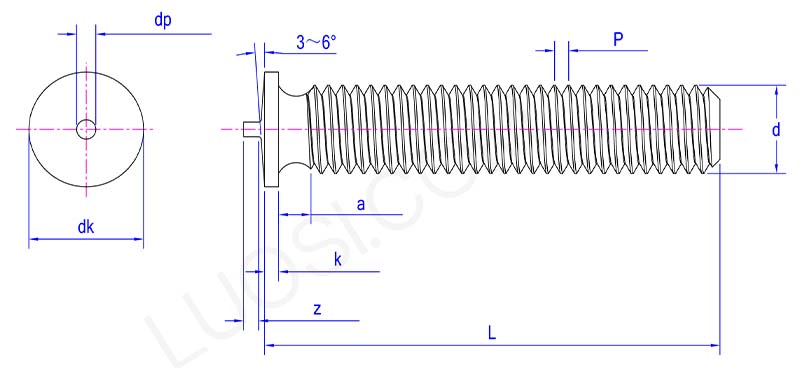

Пн |
M3 | M4 | M5 | M6 | M8 | M10 | M12 |
P |
0.5 | 0.7 | 0.8 | 1 | 1.25 | 1.5 | 1.75 |
dk макс |
4.65 | 5.65 | 6.68 | 7.68 | 9.72 | 11.72 | 14.22 |
dk хв |
4.35 | 5.35 | 6.32 | 7.32 | 9.29 | 11.29 | 13.79 |
dp макс |
0.78 | 0.78 | 0.88 | 0.88 | 0.88 | 1.1 | 1.1 |
dp хв |
0.52 | 0.52 | 0.62 | 0.62 | 0.62 | 0.85 | 0.85 |
z макс |
0.53 | 0.63 | 0.73 | 0.83 | 0.93 | 1.03 | 1.13 |
з хв |
0.27 | 0.37 | 0.47 | 0.57 | 0.67 | 0.77 | 0.87 |
k макс |
1.3 | 1.3 | 1.4 | 1.4 | 1.5 | 1.5 | 1.5 |
k хв |
0.7 | 0.7 | 0.8 | 0.8 | 0.9 | 0.9 | 0.9 |
макс |
1.5 | 2.1 | 2.4 | 3 | 3.75 | 4.5 | 5.25 |
Приварні шпильки для зварювання конденсаторним розрядом мають високу швидкість зварювання та мінімально пошкоджують деталь. Процес зварювання розрядом конденсатора завершується за надзвичайно короткий проміжок часу, зазвичай займаючи лише від 1 до 3 мілісекунд. Це значно зменшує термічний вплив на зварний матеріал і особливо підходить для зварювання матеріалів, чутливих до тепла та схильних до деформації, таких як тонкі пластини.
